4.5 Heckbedieneinheit

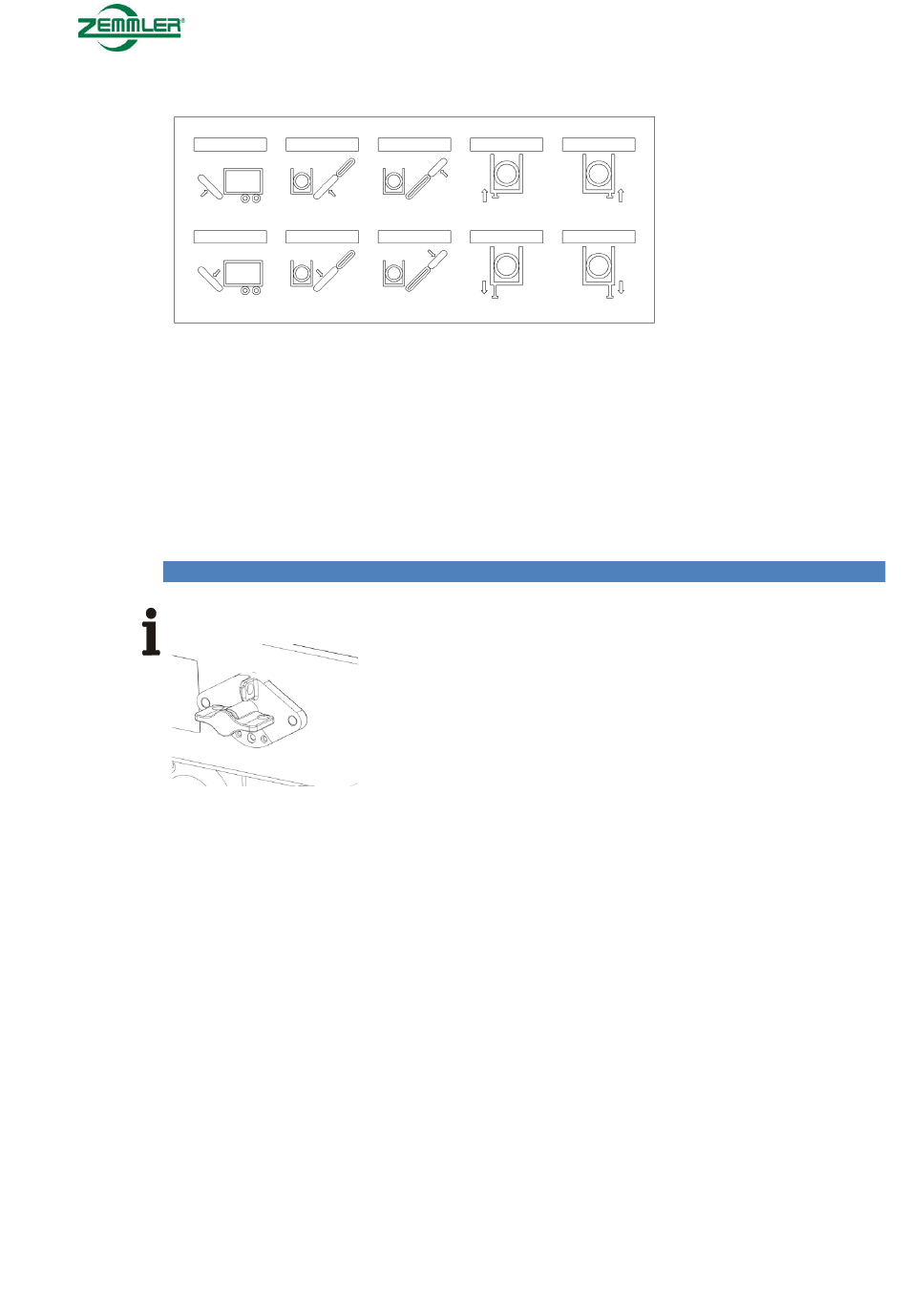

Abbildung 14: Folientaster
Der abgebildete Folientaster befindet sich an der Heckbedieneinheit der Maschine
rechts. Er dient zum Aus-/ Einklappen der Mittel- und Grobfraktion. Die optionalen
hydraulischen Stützen hinten können damit auch bedient werden.
4.6 Batterietrennschalter
Der Batterietrennschalter befindet sich an der vorderen rechten Maschinenseite.
Es ist möglich, den Schalter in der OFF-Position mit einem Vorhängeschloss zu
sichern.
HINWEIS!
Zum Sichern gegen unkontrolliertes Einschalten stets die Stromversorgung über
den Batterietrennschalter unterbrechen.
Abbildung 15: Batterietrennschalter Stellung "OFF"
4.7 Display
Das Touchdisplay, mit folgenden Funktionen, befindet sich an der Hauptbedieneinheit
der Maschine vorn links.
▪ Aus- und Einklappen des Feinfraktionsbandes
▪ Starten und Anhalten der Siebmaschine
▪ Anpassung der Bandgeschwindigkeiten
▪ Anzeige verbleibender Betriebsstunden bis zum nächsten Service
▪ Überwachung der Flüssigkeits- und Betriebszustände
▪ Meldung von Betriebsstörungen
▪ Motorservice
▪ Ein- und Ausfahren der optionalen Hydraulischen Stützen vorn
▪ Ein- und Ausschalten der optionalen Arbeitsscheinwerfer oder dem Kompressor
▪ Anzeige der Betriebsanleitung
▪ Die Angabe der Einheiten erfolgt im SI-Einheitensystem
