4.10 Optionen Siebtrommel
Aufreißmesser in der Trommel (Option)
Die Aufreißmesser dienen dem Aufreißen des aufgegebenen Schüttgutes und befinden
sich im vorderen Abschnitt der Trommel. Die folgende Abbildung zeigt ein Beispiel für
die Positionierung der Aufreißmesser in der Siebtrommel. Die Messer sind verschraubt
und können bei Verschleiß ausgetauscht werden. Tragen Sie bei Arbeiten an der
Trommel stets geeignete Schutzausrüstung wie Schutzhandschuhe und
Arbeitsschutzkleidung.

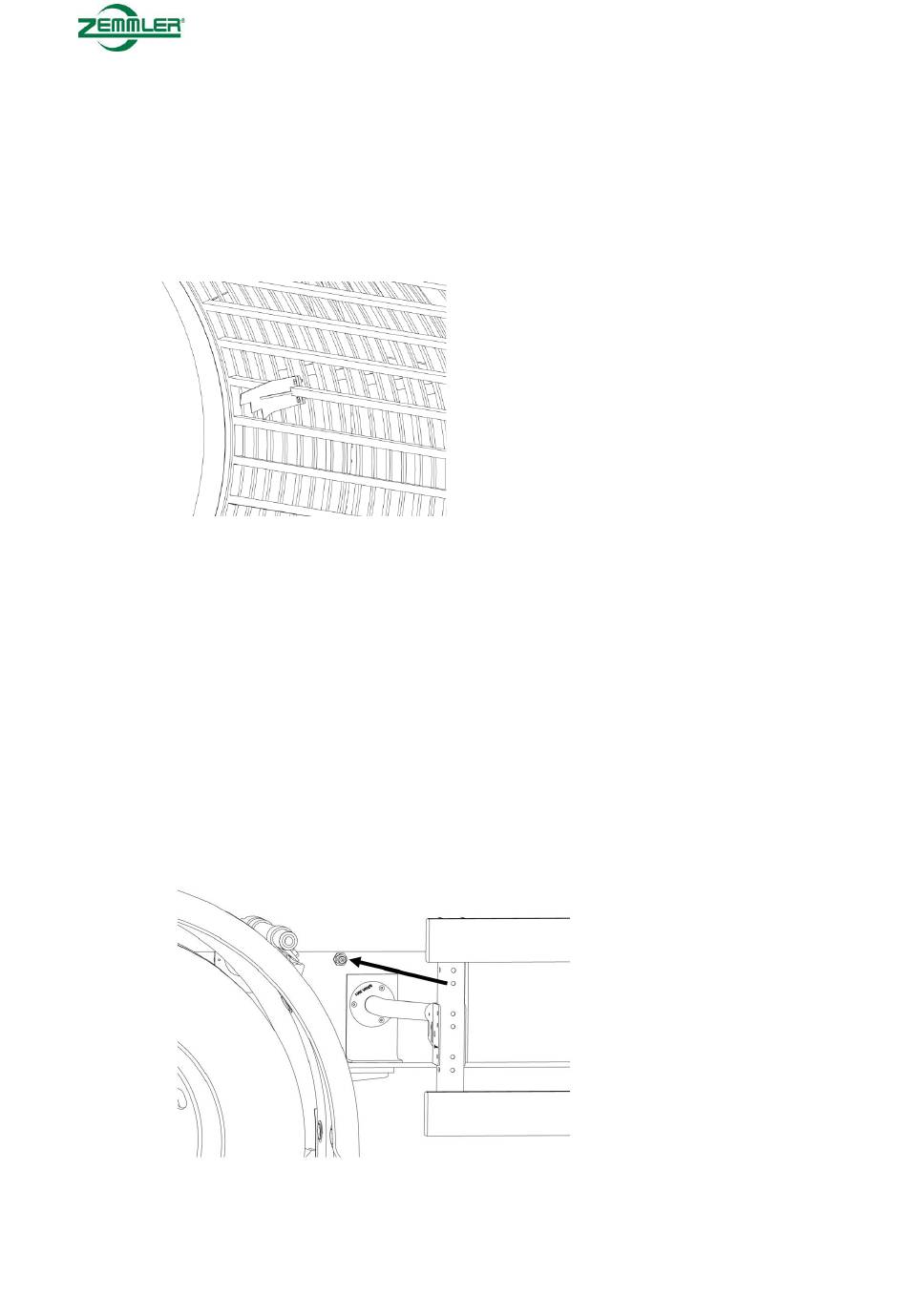

Abbildung 42: Beispiel für die optionalen Aufreißmesser
Die Varianten der Siebtrommel können individuell für den Kunden geplant und auf den
Anwendungsfall angepasst werden.
Folgende Varianten stehen dabei zur Verfügung:
▪ Aufreißmesser im 1. Trommelabschnitt
▪ Innenkorbteilung schraubbar
▪ Innenkorbteilung geschweißt
▪ Trommel ohne Spannstation
▪ Abnehmbares Wetterschutzdach für Trommel und Bürste
4.11 Prüfdruckdose Bremsdruck
Die Prüfdruckdose befindet sich am Chassis hinter dem linken Hinterrad.
Abbildung 43: Position Prüfdruckdose Bremsdruck
