4.12 Unterfahrschutz
Die Unterfahrschutz am Heck der Maschine ist mit einem Stecker versehen und kann,
um die Beleuchtungseinrichtungen im Siebbetrieb zu schützen, demontiert werden.
1. Elektroanschlusskabel des Unterfahrschutz der Anschlussbuchse, neben der
Halterung für den Unterlegkeil, ausstecken.
2. Splint aus den Sicherungsbolzen der Leiste rechts und links entfernen.
3. Sicherungsbolzen herausziehen.
4. Unterfahrschutz aus den Aufnahmen am Heck der Maschine herausheben.
5. Unterfahrschutz, Splinte und Sicherungsbolzen an einem sicheren Ort lagern.

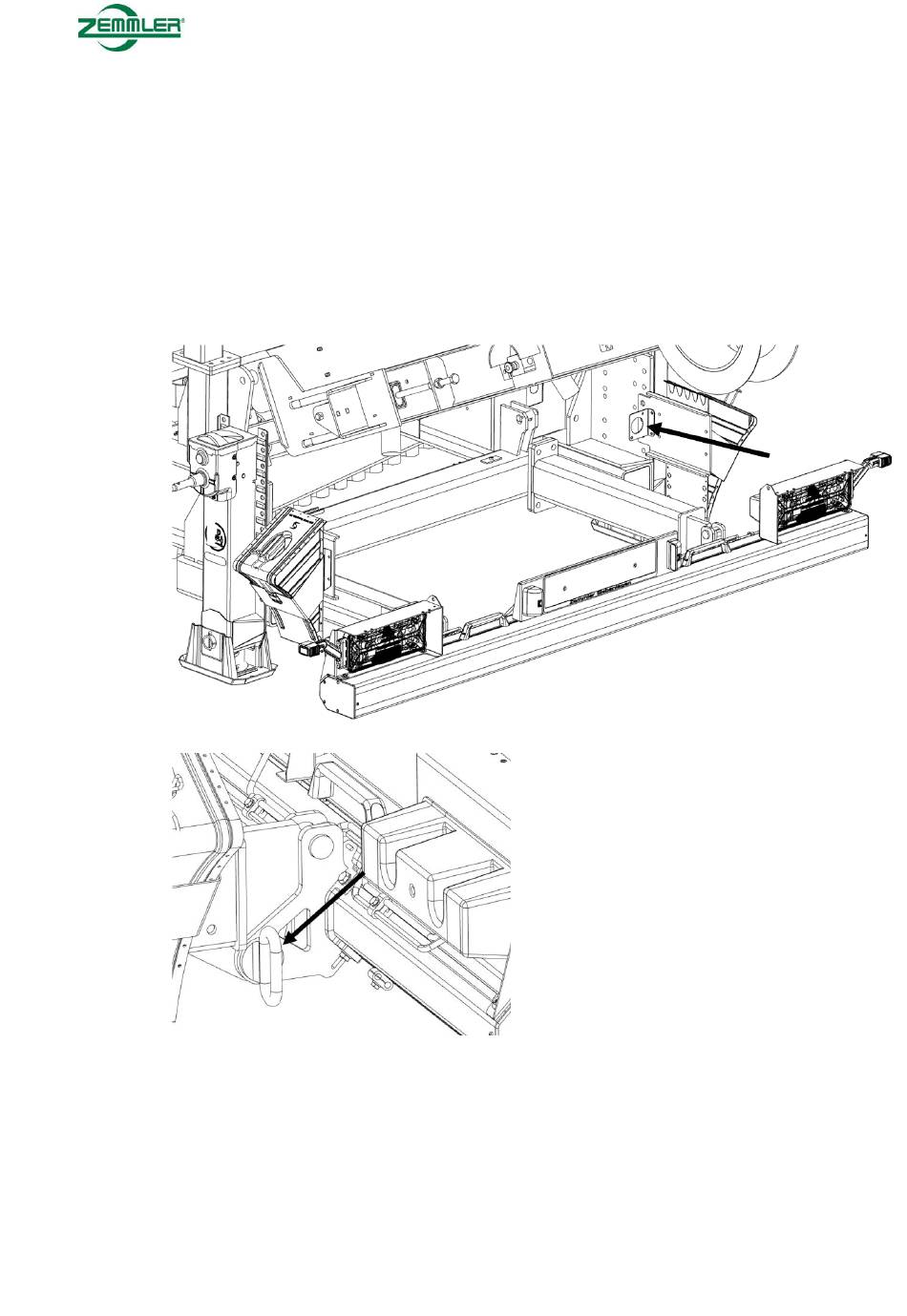

Abbildung 44: Position der Steckverbindung Unterfahrschutz
Abbildung 45: Sicherungsbolzen Unterfahrschutz
