10.5.2 Position der Schmierstellen an den Fraktionen
Die Schmierstellen der Bänder sind symmetrisch angebracht.
Die Schmierstellen versorgen die oberen Lager der Umlenk- bzw. Antriebsrolle
HINWEIS! – Befindet sich in der Nähe der Schmierstelle
HINWEIS!
Die Schmierstellen sind in der Arbeitsstellung am besten zu erreichen.

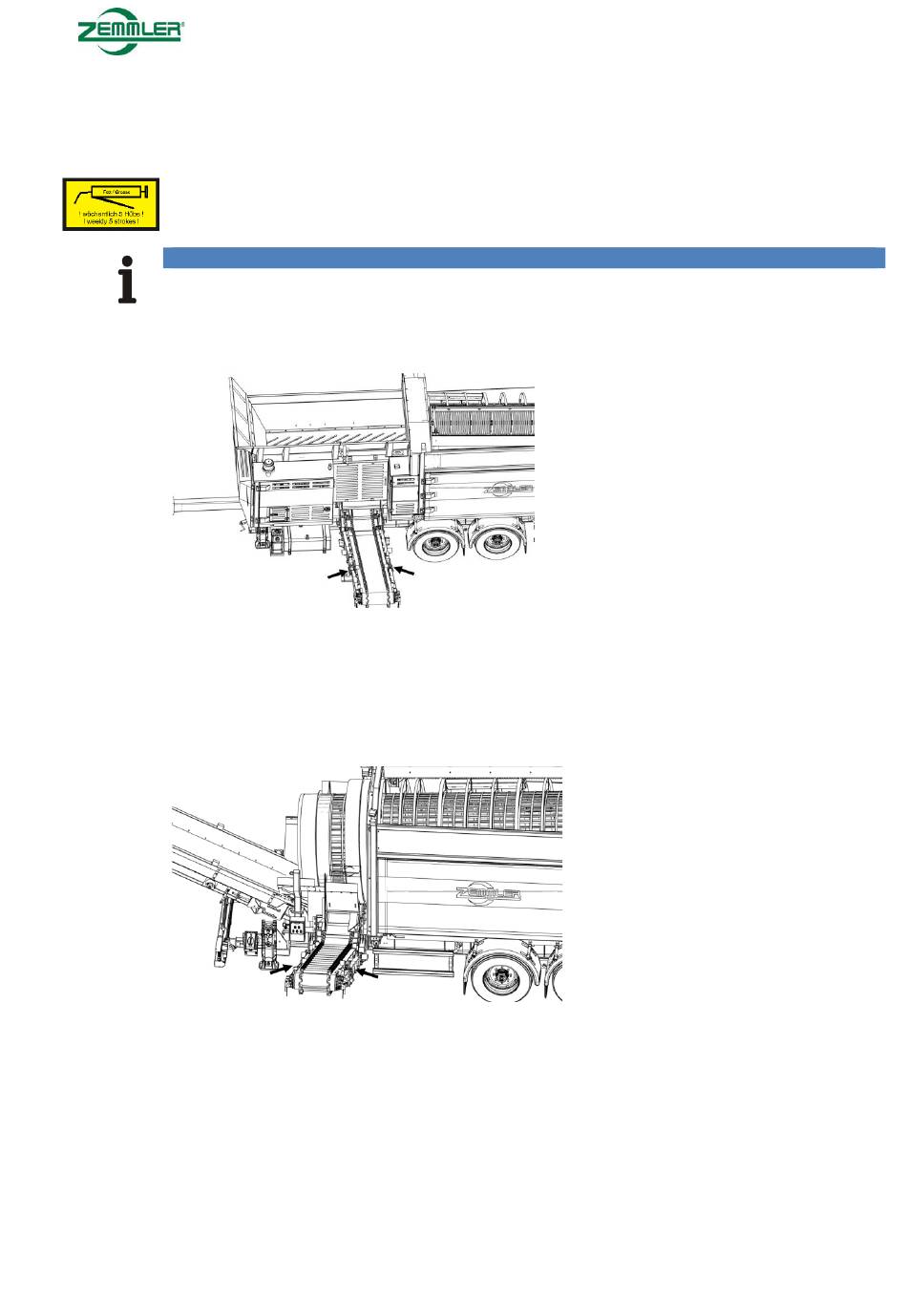

Schmiernippel an den Bändern der Feinfraktion
Abbildung 93: Position Schmierstellen Feinfraktion beidseitig (21,22
Schmiernippel an den Bändern der Mittelfraktion
Mittelfraktion lang
2 Schmierstellen
(kurze Mittelfraktion wie kurze Grobfraktion)
Abbildung 94: Position Schmierstellen Mittelfraktion lang beidseitig (25,26)
Mittelfraktion kurz
2 Schmierstellen
Die Schmierstellen der kurzen Mittelfraktion befinden sich am obersten Punkt.
Wie an dem kurzen Band der Grobfraktion dargestellt, befinden sich die Schmiernippel
der kurzen Mittelfraktion rechts und links an den Lagern der oberen Umlenkrolle.
