3. Bedienung und Funktion

3.1Symbolidentifikation

-

3.2 Inbetriebnahme

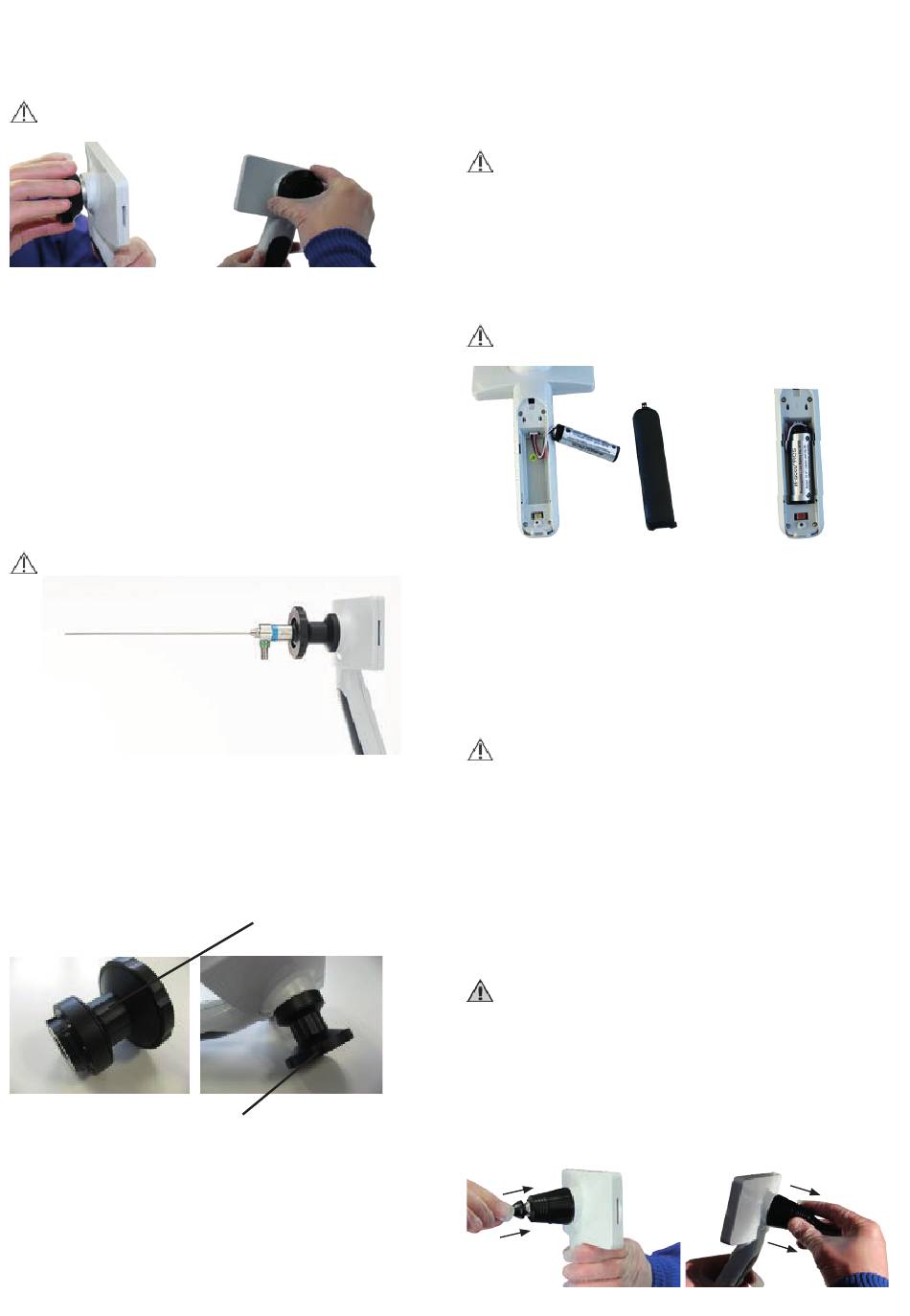

3.2.1 Objektiv / Modul tauschen

a) Montage des Objektivs / Modul:
1) Halten Sie das Mobilteil in der linken Hand und das zu montierende
Objektivs / Modul in der rechten Hand.
2) Richten Sie die Objektivmarkierungen an den Mobilteilmarkierungen
aus.
3) Halten und drehen Sie das Objektiv / Modul im Uhrzeigersinn, bis es
fest installiert ist.
b) Objektiv / Modul entfernen:
1) Halten Sie das Mobilteil in der linken und das Objektiv / Modul in der
rechten Hand.
2) Drehen Sie das Objektiv / Modul gegen den Uhrzeigersinn, bis Sie es
abnehmen können.
3.2.2 Objektiv / Modul gegen Adapter LA 4° oder Adapter LA 9° tau-
schen
a) Montage des Adapter:
1) Stellen Sie sicher das der Drehring im Gegenuhrzeigersinn auf An-
schlag aufgedreht ist.
2) Halten Sie das Mobilteil in der linken Hand und den zu montierenden
Adapter in der rechten Hand.
3) Richten Sie die Adaptermarkierungen an den Mobilteilmarkierungen
aus.
4) Halten und drehen Sie den Adapter im Uhrzeigersinn, bis es fest in-
stalliert ist.
5) Verriegeln Sie den Adapter mittels Drehring im Uhrzeigersinn bis auf
Anschlag
6) Drehen Sie das große Verriegelungsrad im Urzeigersinn bis auf An-
schlag um die Endoskopaufnahme zu entriegeln. Sie können nun das
Endoskop (Fremdfabrikat- nicht im Lieferumfang enthalten) aufsetzen.
Dann das große Verriegelungsrad entgegen dem Uhrzeigersinn bis auf
Anschlag drehen. Das Endoskop mit Adapter ist nun mit der Kamera
gesichert.
Adapter entfernen:
Sie haben die Möglichkeit die komplette Einheit (Adapter mit Endoskop)
von der Kamera zu entfernen, oder erst das Endoskop zu entnehmen
und dann erst den Adapter zu entnehmen.
Dazu gehen sie wie folgt vor:
06
1) Drehen Sie mittels Drehring entgegen dem Uhrzeigersinn bis auf An-
schlag. Sie können nun die komplette Einheit durch drehen entgegen
dem Uhrzeigersinn von der Kamera entnehmen.
2) Oder sie drehen das große Verriegelungsrad entgegen dem Uhrzei-
gersinn bis auf Anschlag. Jetzt können sie das Endoskop entnehmen.
3) Den Adapter können sie nun durch drehen mittels Drehrad entgegen
dem Uhrzeigersinn entriegeln um ihn von der Kamera zu entfernen.
3.2.3 Hinweise für elektromagnetische Verträglichkeit
Es gibt derzeit keine Hinweise darauf, dass während der bestimmungs-
gemäßen Anwendung der Geräte elektromagnetische Wechselwirkun-
gen mit anderen Geräten auftauchen können. Dennoch können unter
verstärktem Einfluss ungünstiger Feldstärke, z.B.beim Betrieb von
Funktelefonen und radiologischen Instrumenten, Störungen nicht voll-
ständig ausgeschlossen werden.

3.3 Einlegen und Herausnehmen von Batterien und Akkus

3.3.1 Akku ersetzen

1) Drücken und schieben Sie den Deckel des Akkufachs, bis Sie ihn ab-
nehmen können.
2) Entfernen den ursprünglichen Akku und das Anschlusskabel.
3) Halten Sie das Anschlusskabel mit Daumen und Zeigefinger fest und
verbinden Sie es in der richtigen Richtung mit dem Anschluss.
4) Legen Sie den Akku in das Akkufach ein und falten Sie das Kabel
vorsichtig in das Fach.
5) Bringen Sie den Fachdeckel an, indem Sie ihn in die Verriegelungs-
position nach oben drücken.

3.3.2 Akku aufladen

• Die für das Laden erforderliche Zeit hängt von den Bedingungen des
Akkuverbrauchs ab. Das Laden dauert länger bei hohen oder niedri-
gen Temperaturen und wenn der Akku längere Zeit nicht verwendet
wurde.
• Der Akku wird während des Ladens warm und bleibt danach einige
Zeit warm.
• Der Akku wird vollständig entladen, wenn er längere Zeit nicht benutzt
wird, auch wenn er aufgeladen wurde.
• Verwenden Sie nur die vom Hersteller bereitgestellten Li-Ion-Akkus
mit 3,6 V und 2.600 mAh. Der Akku verfügt über eine integrierte
Schutzschaltung. Um die Sicherheit des Produktbetriebs zu gewähr-
leisten, wenden Sie sich bitte an den Hersteller, wenn der Akku das
Ende seiner Lebensdauer erreicht hat.
Wenn das Gerät für einen voraussichtlich längeren Zeitraum nicht ver-
wendet wird, sollte der Akku vor einem Versand oder für eine Lagerung
von einer fähigen oder geschulten Person entfernt werden.

3.4 Spekula ersetzen

3.4.1 Spekula-Montage Ein/Aus Funktion

a) Nehmen Sie das zu installierende Spekulum mit den Fingern, richten
Sie das OT-Objektiv aus und drücken Sie das Spekulum vorsichtig hin-
ein, bis Sie es verriegeln können.
Install
b) Spekula entfernen:
Remove
