Gerätefunktion - Riester Rcs-100 Gebrauchsanweisung

1970-HDGOAXX
Kamera, mit Derma.,General.,Otosk.-Linse,Adapter LA 4° inkl. Stecker-
netzteil, Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDGXAXX
Kamera, mit Derma.,General.-Linse,Adapter LA 4° inkl. Steckernetzteil,
Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDXOAXX
Kamera, mit Derma., Otosk.-Linse,Adapter LA 4° inkl. Steckernetzteil,
Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDXXAXX
Kamera, mit Derma.-Linse,Adapter LA 4° inkl. Steckernetzteil, Kabel, 4
Netzstecker, 1 Gebrauchsanweisung
1970-HXGOAXX
Kamera, mit General.,Otosk.-Linse,Adapter LA 4° inkl. Steckernetzteil,
Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HXGXAXX
Kamera, mit General.-Linse,Adapter LA 4° inkl. Steckernetzteil, Kabel, 4
Netzstecker, 1 Gebrauchsanweisung
1970-HXXOAXX
Kamera, mit Otosk.-Linse,Adapter LA 4° inkl. Steckernetzteil, Kabel, 4
Netzstecker, 1 Gebrauchsanweisung
1970-HXXXAXX
Kamera, mit Adapter LA 4° inkl. Steckernetzteil, Kabel, 4 Netzstecker,
1 Gebrauchsanweisung
1970-HDGOXAX
Kamera, mit Derma.,General.,Otosk.-Linse,Adapter LA 9° inkl. Stecker-
netzteil, Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDGXXAX
Kamera, mit Derma.,General.,-Linse,Adapter LA 9° inkl. Steckernetz-
teil, Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDXOXAX
Kamera, mit Derma.,Otosk.-Linse,Adapter LA 9° inkl. Steckernetzteil,
Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HDXXXAX
Kamera, mit Derma.,Adapter LA 9° inkl. Steckernetzteil, Kabel, 4 Netz-
stecker, 1 Gebrauchsanweisung
1970-HXGOXAX
Kamera, mit General.,Otosk.-Linse,Adapter LA 9° inkl. Steckernetzteil,
Kabel, 4 Netzstecker, 1 Gebrauchsanweisung
1970-HXGXXAX
Kamera, mit General.-Linse,Adapter LA 9° inkl. Steckernetzteil, Kabel, 4
Netzstecker, 1 Gebrauchsanweisung
1970-HXXOXAX
Kamera, mit Otosk.-Linse,Adapter LA 9° inkl. Steckernetzteil, Kabel, 4
Netzstecker, 1 Gebrauchsanweisung
1970-HXXXXAX
Kamera, mit Adapter LA 9° inkl. Steckernetzteil, Kabel, 4 Netzstecker,
1 Gebrauchsanweisung
Entnehmen Sie das Riester Kamera System aus der Verpackung
und überprüfen Sie alle Teile auf Beschädigungen.

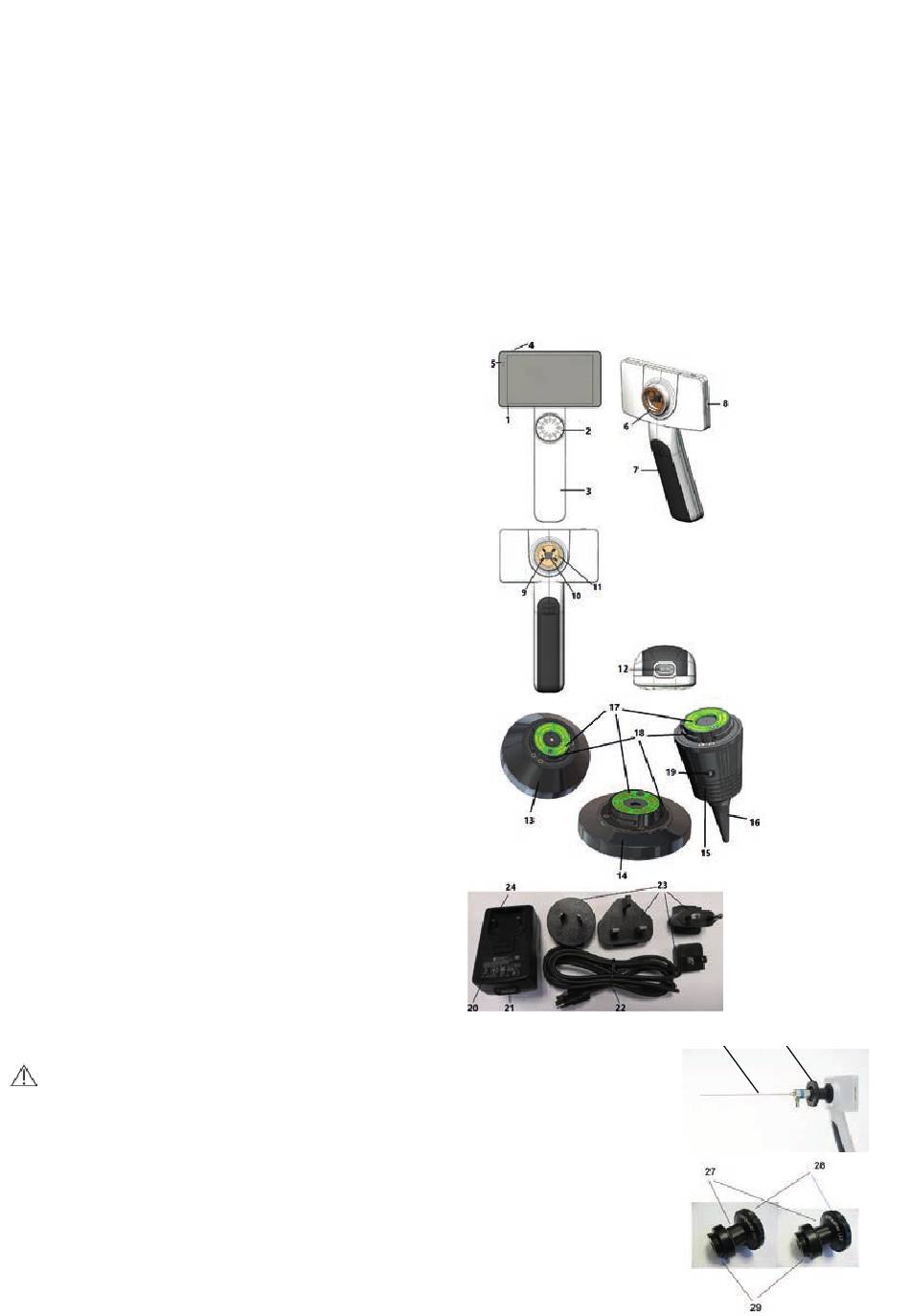

2.2 Gerätefunktion
1. Touch-Screen-Bildschirm
2. Rad
3. Griff
4. Power-Taste on/off
5. LED-Anzeige
6. Objektivfassung
7. Akkuabdeckung
8. Wifi-SD-Slot
9. Verbindungsstifte für das Objektiv
10. CMOS
11. Positionierungs-Fixpunkt
12. Typ-C USB-Anschluss
13. DE-Modul
14. GE-Modul
15. OT-Modul
16. Einweg-Spekula
17. PCB-Kontakt
18. Objektivverbindung
19. Öffnung für pneumatischen Test
20. Ladeadapter
21. USB-Anschluss
22. Typ-C USB-Kabel
23. Stecker-Adapter
24. Steckanschluss für Adapter
25. Endoskop (Fremdfabrikat- nicht im Lieferumfang enthalten)
26. Adapter zum Anschließen von Endoskopen
27. Verriegelung für Objektivverbindung
28. Verriegelung für Endoskope
6 Haupteinheit
29. Objektivverbindung
RCS-­100 Rev E 11 / 38
RCS-­100 Rev E 12 / 38
1.
Touch-­Screen-­Bildschirm
2.
Rad
3.
Griff
4.
Power-­Taste
5.
LED-­Anzeige
6.
Objektivfassung
7.
Akkuabdeckung
8.
Wifi-­SD-­Slot
9.
Verbindungsstifte für das Objektiv
10.
CMOS
11.
Positionierungs-­Fixpunkt
12.
Typ-­C USB-­Anschluss
13.
DE-­Modul
14.
AL-­Modul
15.
OT-­Modul
16.
Einweg-­Spekula
17.
PCB-­Kontakt
18.
Objektivverbindung
19.
Pumploch
20.
Ladeadapter
21.
USB-­Anschluss
22.
Typ-­C USB-­Kabel
23.
Stecker-­Adapter
24.
Steckanschluss für Adapter
RCS-­100 Rev E 13 / 38
1970-HXXOAXX
1970-HXXXAXX
1970-HDGOXAX
1970-HDGXXAX
1970-HDXOXAX
1970-HDXXXAX
1970-HXGOXAX
1970-HXGXXAX
1970-HXXOXAX
1970-HXXXXAX
