• Ansteckbares DE-Objektiv

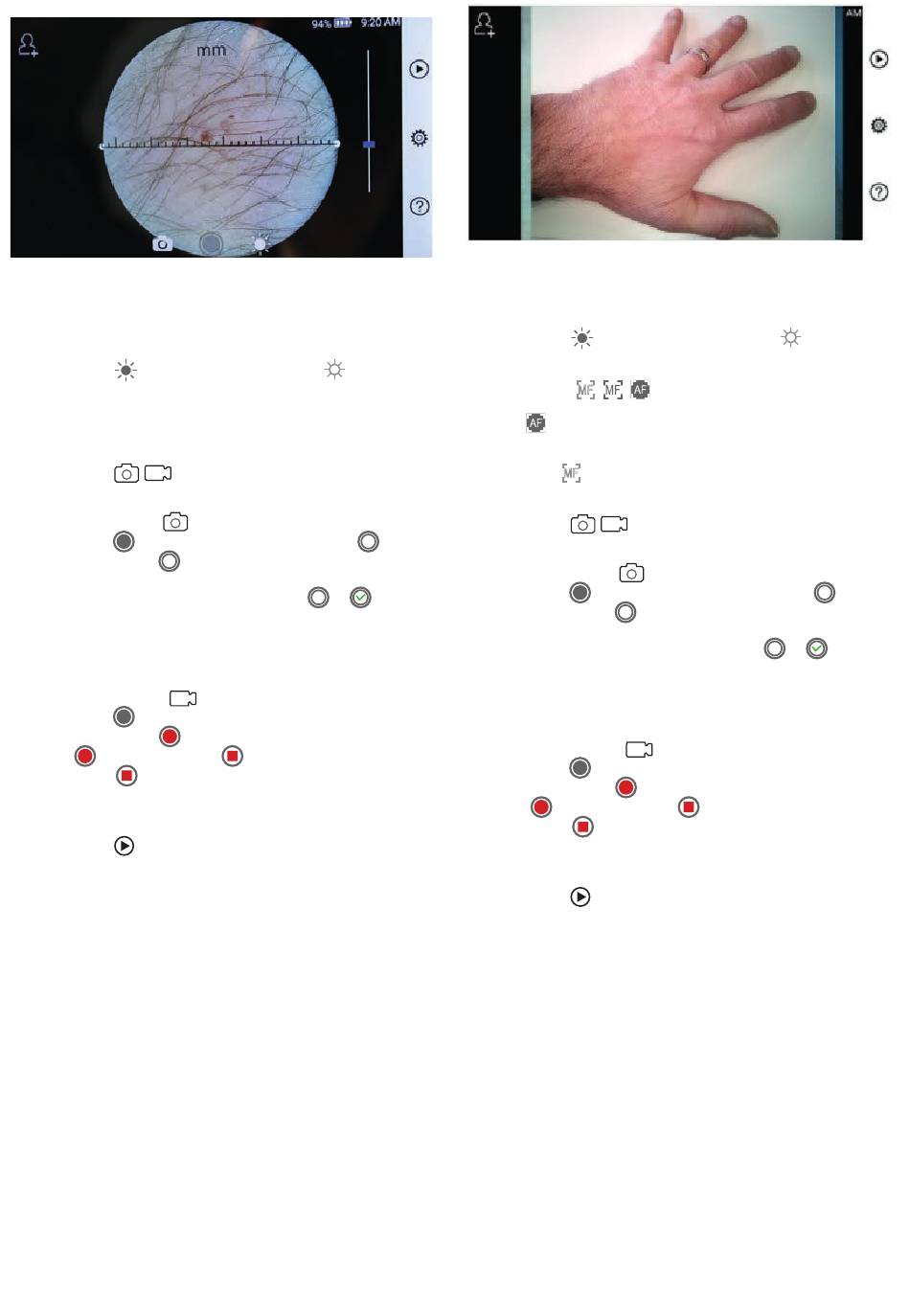

9.1 Schritte für Haut-Bildgebung:
1) Reinigen Sie das Objektiv und den zu fotografierenden Teil des Haut-
bereichs.
2) Halten Sie das Mobilteil mit dem Objektiv gegen den Hautbereich des
zu testenden Patienten.
3) Tippen Sie auf um die Helligkeit einzustellen
das Rad oder ziehen Sie die Fokusleiste, um die Helligkeit des Bildes
anzupassen.
4) Klicken und ziehen Sie ein Ende des Lineals oder halten Sie die Mitte
des Lineals und verschieben Sie es parallel, um das Lineal auf den ent-
sprechenden Winkel und die Position einzustellen.
5) Tippen Sie auf um einen Aufnahmemodus auszuwählen.
Foto erstellen
a) Wenn der Foto-Modus
• Tippen Sie auf um in den Foto-Modus zu wechseln
• Tippen Sie erneut auf
zunehmen.
• Wenn das Foto aufgenommen wurde, wird sich
das Bild wird über Wifi-SD (falls verwendet) oder im internen Spei-
cher gespeichert wenn beim pop up Fenster "Save" gewählt wird, wird
"Don't save" gewählt wird die Aufnahme verworfen.
Video erstellen
b) Wenn der Video-Modus
• Tippen Sie auf um den Videoaufnahmemodus aufzurufen.
• Tippen Sie erneut auf
starten. wird sich ändern zu
• Tippen Sie auf oder drehen Sie das Rad, um die Videoaufnahme
zu stoppen und die Informationen zum Speichern anzuzeigen. Das
Video wird über Wifi-SD (falls verwendet) oder im internen Speicher
gespeichert.
6) Tippen Sie auf um die Ergebnisse der Aufnahme anzusehen oder
um das nächste Foto/Video zu beginnen.
7) Nachdem das Foto aufgenommen wurde sollten Sie den Teil des Ob-
jektivs reinigen, mit dem die Kamera den Patienten berührt hat.

3.4.13 Bildgebung mit dem Optikmodul GE

Die allgemeine Kamera des RCS-100 hat einen Objektbereich von 30
mm bis 4 m und dient zur Erfassung digitaler Bilder und Videos allge-
mein z.B. Mund / Rachen, anderen Körperteilen, Verletzungen etc.. Die
Bildhelligkeit kann vom System automatisch entsprechend der Beleuch-
tungsintensität des Motivs in Echtzeit eingestellt werden oder manuell.
Die Helligkeitsstufe kann manuell eingestellt werden zwischen 0 bis 6
(der Standardwert ist 2). Die Beleuchtung wird ausgeschaltet, wenn die
Helligkeitsstufe auf der niedrigsten Stufe steht und eingeschaltet, wenn
sie auf eine Stufe über dem niedrigsten Wert geschaltet wird.
Das Geräte-Set für die allgemeine Bildgebung besteht aus:
• Kamera-Mobilteil
• Ansteckbares GE-Objektiv
10
und drehen Sie
ausgewählt ist:
oder drehen Sie das Rad, um ein Foto auf-
zu
ausgewählt ist:
oder drehen Sie das Rad, um das Video zu
.
3.4.14 Schritte für allgemeine Bildgebung:
1) Halten Sie den Griff fest und bewegen Sie sich in die gewünschte
Position. Das Objektiv sollte ca.35 mm vom gewünschten Bild entfernt
sein.
2) Tippen Sie auf
das Rad oder ziehen Sie die Fokusleiste, um die Helligkeit des Bildes
anzupassen.
3) Tippen Sie auf
wählen.
Wenn Sie
Position, an der Sie fokussieren möchten.
Das System fokussiert automatisch entsprechend der ausgewählten
Position. Wenn
die Fokusleiste auf dem Touchscreen, um den Fokus manuell einzu-
stellen.
4) Tippen Sie auf
.
Foto erstellen
a) Wenn der Foto-Modus
• Tippen Sie auf
ändern und
• Tippen Sie erneut auf
zunehmen.
• Wenn das Foto aufgenommen wurde, wird sich
das Bild wird über Wifi-SD (falls verwendet) oder im internen Spei-
cher gespeichert wenn beim pop up Fenster "Save" gewählt wird, wird
"Don't save" gewählt wird die Aufnahme verworfen.
Video erstellen
b) Wenn der Video-Modus
• Tippen Sie auf
• Tippen Sie erneut auf
starten.
• Tippen Sie auf
zu stoppen und die Informationen zum Speichern anzuzeigen. Das
Video wird über Wifi-SD (falls verwendet) oder im internen Speicher
gespeichert.
5) Tippen Sie auf
um das nächste Foto/Video zu beginnen.
3.4.15 Bildgebung mit dem Adapter LA 4° und Adapter LA 9° in Kom-
bination mit Endoskopen
Die Kamera RCS-100 mit Adapter für Endoskope dient in Kombination
mit den Endoskopen zur Aufnahme digitaler Bilder und Videos von z.B.
Hals, Nasen, Ohren, Stirnhöhle und des Rachenbereiches etc.
Besteht aus:
- Kamera-Mobilteil
Aufsteckbare Adapter in den Ausführungen:
- Adapter LA 4°
- Adapter LA 9°
Der RCS-100 Adapter ist für die Aufnahme von Endoskopen vorgesehen.
Der Adapter LA 4° ist für Endoskope bis Ø 4mm vorgesehen. Der Adap-
ter LA 9° ist für Endoskope ab Ø 5mm vorgesehen.
Die Bildhelligkeit kann vom System automatisch entsprechend der
Beleuchtungsintensität des Motivs in Echtzeit eingestellt werden oder
manuell.
Die Helligkeitsstufe kann manuell eingestellt werden zwischen 0 bis 6
(der Standardwert ist 2). Die Beleuchtung wird ausgeschaltet, wenn die
Helligkeitsstufe auf der niedrigsten Stufe steht und eingeschaltet, wenn
sie auf eine Stufe über dem niedrigsten Wert geschaltet wird.
um die Helligkeit einzustellen
, , um manuellen/automatischen Fokus zu
ausgewählt haben, klicken Sie im Vorschaubereich auf die
ausgewählt ist, drehen Sie das Rad oder ziehen Sie
um einen Aufnahmemodus auszuwählen.
ausgewählt ist:
um in den Foto-Modus zu wechseln
oder drehen Sie das Rad, um ein Foto auf-
ausgewählt ist:
um den Videoaufnahmemodus aufzurufen.
oder drehen Sie das Rad, um das Video zu
wird sich ändern zu .
oder drehen Sie das Rad, um die Videoaufnahme
um die Ergebnisse der Aufnahme anzusehen oder
und drehen Sie
.
zu ändern und
