Produktbeschreibung
de
3.1
Allgemeine Beschreibung
Das System EASY view+ 3D besteht aus einem Kopfteil mit zwei Kameras, der Beleuchtung und der
Bildprozessor-Einheit, sowie einem 3D-fähigen Monitor inklusiv einer 3D-Brille�
Zur einfachen Bedienung wird das Kopfteil an einem verstellbaren Haltearm montiert�
Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse F.
3.2

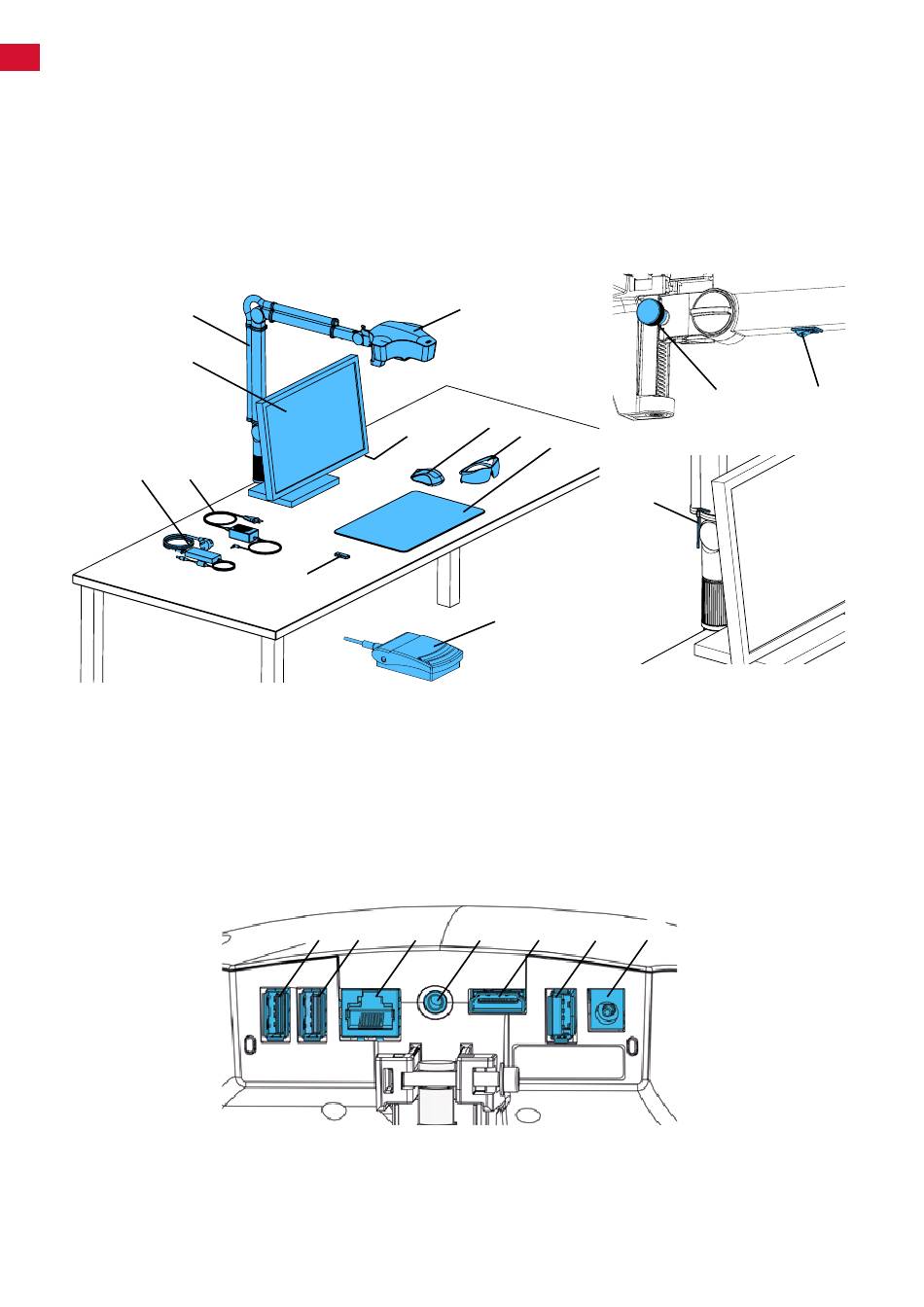

Baugruppen und Funktionselemente
2
3
5
4
1
Kopfteil
2 Haltearm mit Sockel
3 Monitor
4 Netzteil EASY view 3D
5 Netzteil Monitor
6 Höhenverstellung (Scharfeinstellung)
7 Ein- / Aus-Schalter EASY view+ 3D
Anschlüsse
20 Spannungsversorgung
21 HDMI-Ausgang
22 USB-Anschluss für USB-Speicherstick
23 Fußschalter
8
14
22
24
25
- 6 -
1
11
13
12
9
10
8
Ein- / Aus-Schalter Monitor
9 Werkzeug zur Klemmkrafteinstellung
(Inbus-Schlüssel)
10 Fußschalter
11 Maus
12 Tischauflage
13 3D-Brille
14 USB-Speicherstick
23
21
26
Abb. 2
24 USB-Anschluss für Maus
25 Netzwerk
26 Renfert CONNECT Schnittstelle
6
7
Abb. 1
