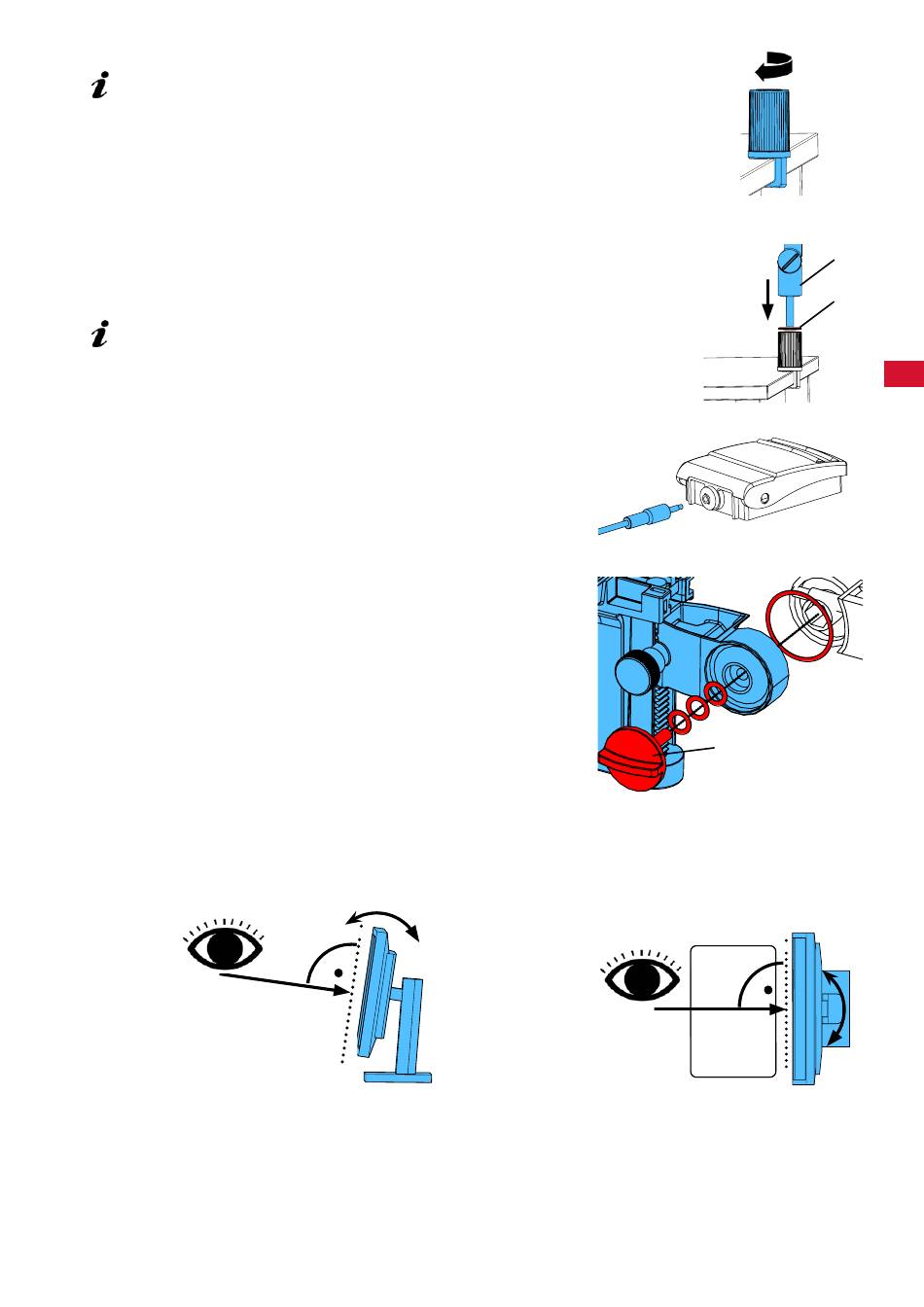

4.3.1 安装支撑臂
支撑臂最好安装在桌子的背面或侧面，距离前边沿至少400毫米。这
就可以利用支撑臂的整个旋转范围。
⇒ 用通用夹将底座安装在工作台背面或侧面(图4）。
通用夹适用于板厚为18-74毫米的工作台。
更多有关安装选项，请参阅第 3.4 章。
⇒ 将支撑臂（2）插进底座。确保红色塑料盘（30）放置在底座和
支撑臂之间。
摄像头的电源线集成到支撑臂中，鼠标、脚踏开关和显示屏的电线
已经引入到支撑臂背面的电线导管。
⇒ 将鼠标（图1、11）放在桌垫旁。
⇒ 将脚踏开关（图1、10）放在工作台下面。
4.3.2 安装摄像头
安装摄像头需要四个垫圈 (图7)。
三个小垫圈已经以正确的次序拧紧在螺钉（31）上。
用有红色末端的胶带把大垫圈连接到摄像头。
⇒ 除去有红色末端的扎带。
⇒ 松开支撑臂上的紧固螺钉（31）。
⇒ 将有三个小垫圈的紧固螺钉连接在摄像头的适配器上。
⇒ 确保三个小垫圈（金/黑/金）和大垫圈安装在如图所示的正
确次序。
⇒ 用紧固螺钉插入适配器，并拧紧紧固螺钉，直到摄像头不再
向下倾斜。
4.3.3 设置显示屏
⇒ 把显示屏放在直接的视野范围中。与使用者的距离应在50 到70厘米之间。
⇒ 对准显示屏（倾斜、使用支架旋转），使观察方向与显示屏的所有平面成直角 (图8/ 图9)。
图8
- 7 -
图4
2
30
图5
图6
31
图7
图9
zh
