4.3.4

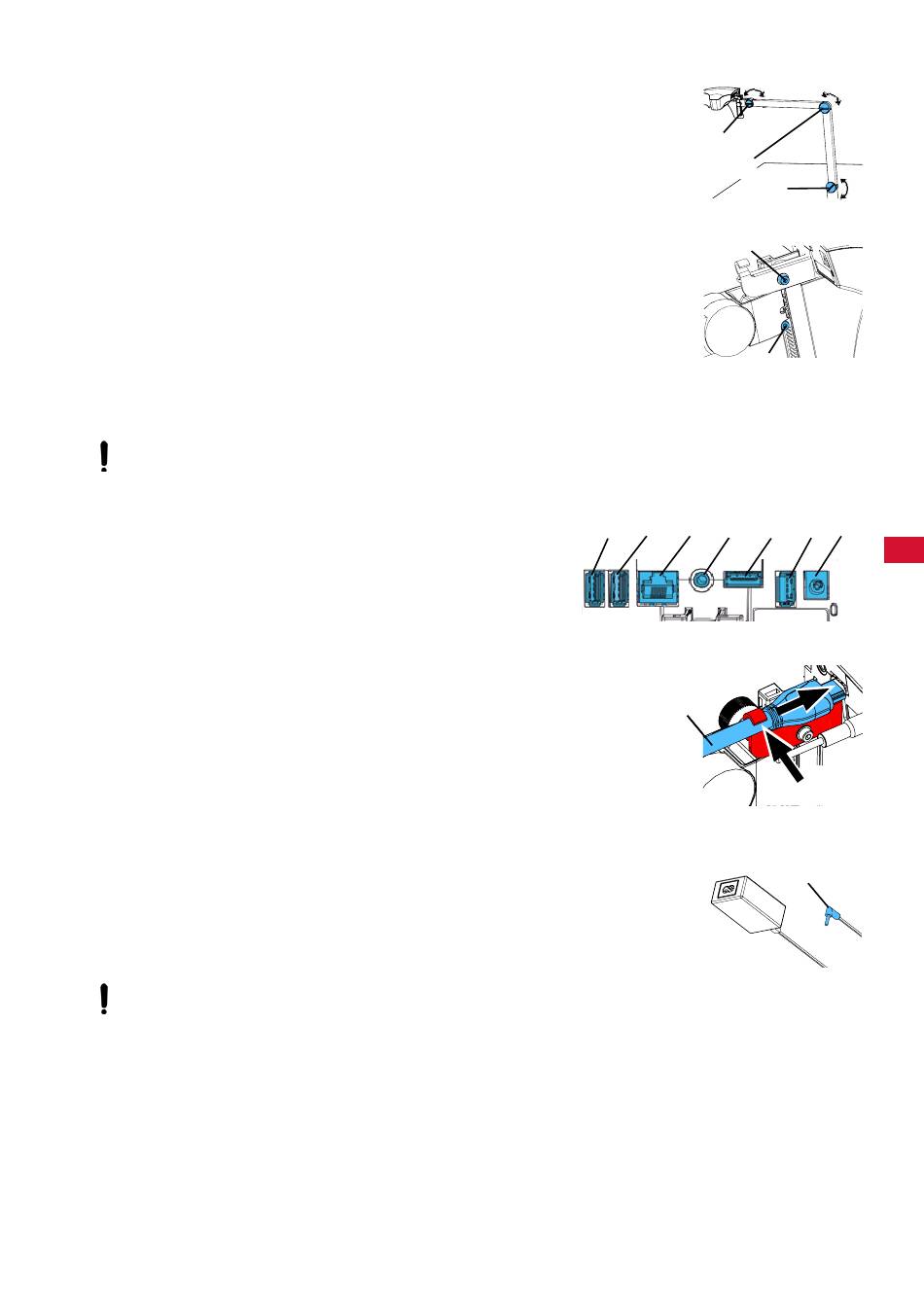

Nastavení svěrací síly
Pro dosažení stabilní pozice hlavové části mohou být individuálně
nastaveny svěrací síly třech kloubů.
• Přídržné rameno
- upevňovací šroub na hlavové části (31).
- střední svěrací šroub (32).
- svěrací šroub na nožce (33).
• Otáčení hlavové části vpravo / vlevo
- svěrací šroub (34) s přiloženým nástrojem (9, obr. 1).
• Výškové nastavení
- svěrací šroub (35) s přiloženým nástrojem (9, obr. 1).
4.4
Elektrické připojení
Různé přípojné konektory a příslušné přípojné zásuvky jsou označeny barevným body. Dbejte při
připojování na odpovídající barevné přiřazení! Chybně připojené komponenty mohou být zničeny
vysokým napětím!
4.4.1
Přípojky na hlavové části
USB paměťový disk a kabely jsou připojeny na zadní části
hlavové části (obr. 12-a).
⇒ kabel monitoru ==> HDMI přípojka (21).
HDMI kabel (36) zastrčte nejdříve do přídržného klipu a pak
přímo do zdířky.
⇒ kabel nožního spínače ==> přípojka (23).
⇒ kabel myši ==> přípojka (24).
⇒ USB paměťové médium ==> přípojka (22).
⇒ prodlužovací kabel sítě ==> v přípojce (25).
⇒ napájení napětí hlavové části (integrováno v přídržném ramenu)
==> přípojka (20).
⇒ Renfert CONNECT Stick ==> rozhraní Renfert CONNECT (26).
4.4.2
Síťový zdroj EASY view 3D hlavová část
Síťový zdroj EASY view 3D (4, obr. 1) vykazuje kabel se zahnutým
konektorem (37).
⇒ Zastrčte konektor ve zdířce na kabelu napájení napětím, který
vyčnívá na nožce přídržného ramena.
Dbejte na souhlasné barevné přiřazení přípojných kabelů a
přípojných zdířek!
Nikdy nezasouvejte konektor do přípojky pro nožní spínač
(23, obr. 12-a)! Toto vede ke zničení hlavové části.
⇒ Zastrčte síťový kabel do síťového zdroje a do zásuvky v instalaci budovy.
22
- 9 -
31
32
33
obr. 10
34
35
obr. 11
24
25
23
21
26
obr. 12-a
2.
2.
36
36
1.
1.
Obr. 12-b
obr. 12-b
37
obr. 13
20
cs
