Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert Basic quattro IS 230-240

  • Seite 4: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bedeutung dieser Anleitung ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Anforderungen an die Bediener ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Sicherer Zustand des Geräts ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�5 Gefahren durch Änderungen und Reparaturen �������������������������������������������������������������������������������������������������������������������������������������������������������� 2�6 Gefahr durch Stromschlag und Brand �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 5: Einleitung

    Achtung! Schutzbrille tragen. Das Gerät entspricht den zutreffenden EU Richtlinien. Dieses Produkt entspricht der relevanten UK Gesetzgebung. Siehe UKCA-Konformitätserklärung im Internet unter www.renfert.com. Das Gerät unterliegt der EU Richtlinie 2002/96/EG (WEEE Richtlinie). ► Aufzählung, besonders zu beachten • Aufzählung - Aufzählung ⇒...
  • Seite 6: 2�4 Sicherer Zustand Des Geräts

    Sicherer Zustand des Geräts Fehlerhafte, gebrochene oder undichte Komponenten können Verletzungen verursachen. ⇒ Das Netzkabel, Gehäuse und andere Komponenten wie Anschlussleitungen, Schläuche und Bedien- folie auf Beschädigungen wie beispielsweise Knicke, Risse, Porosität und Alterungserscheinungen prüfen� ⇒ Das beschädigte Gerät sofort außer Betrieb nehmen, Netzstecker ziehen� Das Gerät zur Reparatur ein- schicken oder sicher entsorgen�...
  • Seite 7: Produktbeschreibung

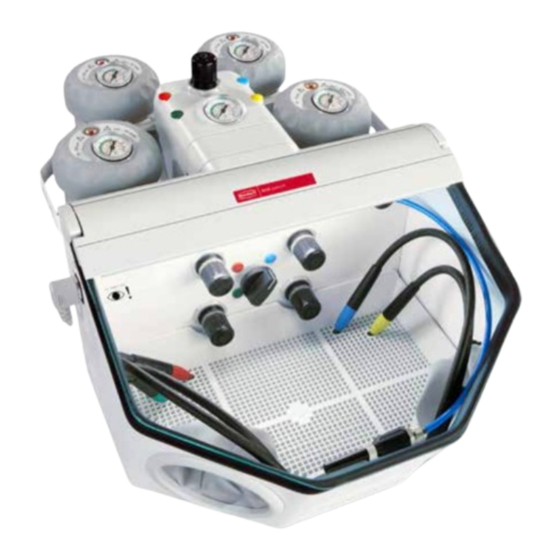

    Produktbeschreibung Allgemeine Beschreibung Das Basic quattro IS wird in einer 2-Tank-Version geliefert� Mit Zusatztanks (siehe Zubehör) kann es zu einer 3- oder 4-Tank-Version nachgerüstet werden� Das Basic quattro IS ist durch den automatischen Schnellstopp besonders für exakten und punktuellen Einsatz des Strahlmittels geeignet� Baugruppen und Funktionselemente Druckregler 10 Schutzscheibe...
  • Seite 8 Lieferumfang 1 Basic quattro IS 1 Fußschalter 1 Anschlussset 1 Betriebsanleitung mit Anlagen 1 Netzkabel Zubehör Zusatztank 2959-0050 Basic quattro IS Zusatztank 25 - 70 µm 2959-0250 Basic quattro IS Zusatztank 70 - 250 µm Strahlmittel Cobra Aluoxid 1594-1105 25 µm [500 mesh], weiß 5-kg-Kanister 1594-1205 50 µm [270 mesh], weiß...
  • Seite 9: Inbetriebnahme

    Inbetriebnahme Verletzungsgefahr! Lose Schläuche können um sich schlagen. Schläuche erst am Gerät anschließen. Den Fußschalter erst betätigen, wenn alle Schläuche angeschlossen sind. Aufstellen Wählen Sie zur Aufstellung eine stabile, rutschfeste Unterlage� Fußschalter Anschluss ⇒ Den in der Strahlkammer deponierten Fußschalter entnehmen� ⇒...
  • Seite 10: 4�6 Füllen Der Strahltanks

    Strahlmittel anderer Hersteller können verarbeitet werden, wenn Korngröße, Kornform und Reinheitsgrad den oben genannten Materialien entsprechen� Es wird seitens der Fa� Renfert GmbH für den Einsatz anderer Strahlmittel keine Gewähr für Funktion und Lebensdauer der Geräte übernommen� Einstellen des Arbeitsdrucks ⇒...
  • Seite 11: Bedienung

    1,5 x 3,5 mm [0�059 x 0�138 inch] Beim Strahlen von Glaskeramik >> Herstellerhinweise beachten� Kaltsilanisieren im Strahlgerät Die Renfert Strahlgeräte der Basic-Serie werden exklusiv von 3M ESPE für den Einsatz mit ROCATEC™ empfohlen� Dieses Verbundsystem bietet sich an, wenn ein adhäsiver Verbund zwischen Compositen und einem dentalen Werkstoff (Metall, Kunststoff, Keramik, Zirkonoxidkeramik) gewünscht wird�...
  • Seite 12: 6�2 Säubern Des Innenraumes

    Im Laufe der Zeit kann die Abdeckung der Beleuchtung matt werden� Diese Abdeckung kann als Ersatzteil bestellt werden� Ersatzteile Nur Zubehör und Ersatzteile verwenden, die von der Firma Renfert GmbH geliefert oder freigege- ben sind. Die Verwendung von anderem Zubehör oder anderen Ersatzteilen kann zu unvorhersehbaren Un- fällen und Schäden führen.
  • Seite 13: 6�8 Hinweise Zum Versand

    Hinweise zum Versand • Alle Strahltanks entleeren • Renfert-Versandkarton anfordern (Tel� +49 7731 8208-383) Auf der Renfert Website www.renfert.com bieten wir Ihnen unter „Beratung / Reparaturservice“ das Rücksendeformular zum Download an� Störungen beseitigen Störung Ursache Abhilfe Keine Luft und kein •...
  • Seite 14: Technische Daten

    Technische Daten Netzspannung 220 - 240 V, 50 / 60 Hz 100 - 120 V, 50 / 60 Hz Arbeitsdruck: 1 - 6 bar [14�5 - 87 psi] Anschlussdruck extern: 6 - 8 bar [87 - 116 psi] Luftverbrauch: 98 l/min bei 6 bar [3�46 cfm bei 87 pis] Leistungsaufnahme Beleuchtung: 16 W...
  • Seite 15: Garantie

    Garantie Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Basic quattro IS eine Garantie von 3 Jahren. Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufsrech- nung des Fachhandels� Ausgeschlossen aus der Garantieleistung sind Teile, die einer natürlichen Abnutzung ausgesetzt sind (Verschleißteile), sowie Verbrauchsteile�...
  • Seite 16 - 14 -...
  • Seite 30 - 14 -...
  • Seite 44 - 14 -...
  • Seite 58 - 14 -...
  • Seite 72 - 14 -...
  • Seite 86 - 14 -...
  • Seite 100 - 14 -...
  • Seite 114 - 14 -...
  • Seite 128 - 14 -...
  • Seite 154 - 14 -...
  • Seite 180 - 14 -...
  • Seite 181: Eg-Konformitätserklärung

    EG-Konformitätserklärung EC Declaration of conformity Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Hiermit erklären wir, dass das Produkt Herewith we declare that the product Basic quattro IS Basic quattro IS allen einschlägigen Bestimmungen der folgenden Richtlinien is in compliance with the relevant requirements in the entspricht: following directives: 2014/35/EU (Niederspannungsrichtlinie) 2014/35/EU (Low voltage equipment) 2014/30/EU (EMV Richtlinie) 2014/30/EU (Electromagnetic compatibility) 2011/65/EU (RoHS) 2011/65/EU (RoHS) 2009/125/EG (Öko-Design)
  • Seite 189 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
