4.4.3

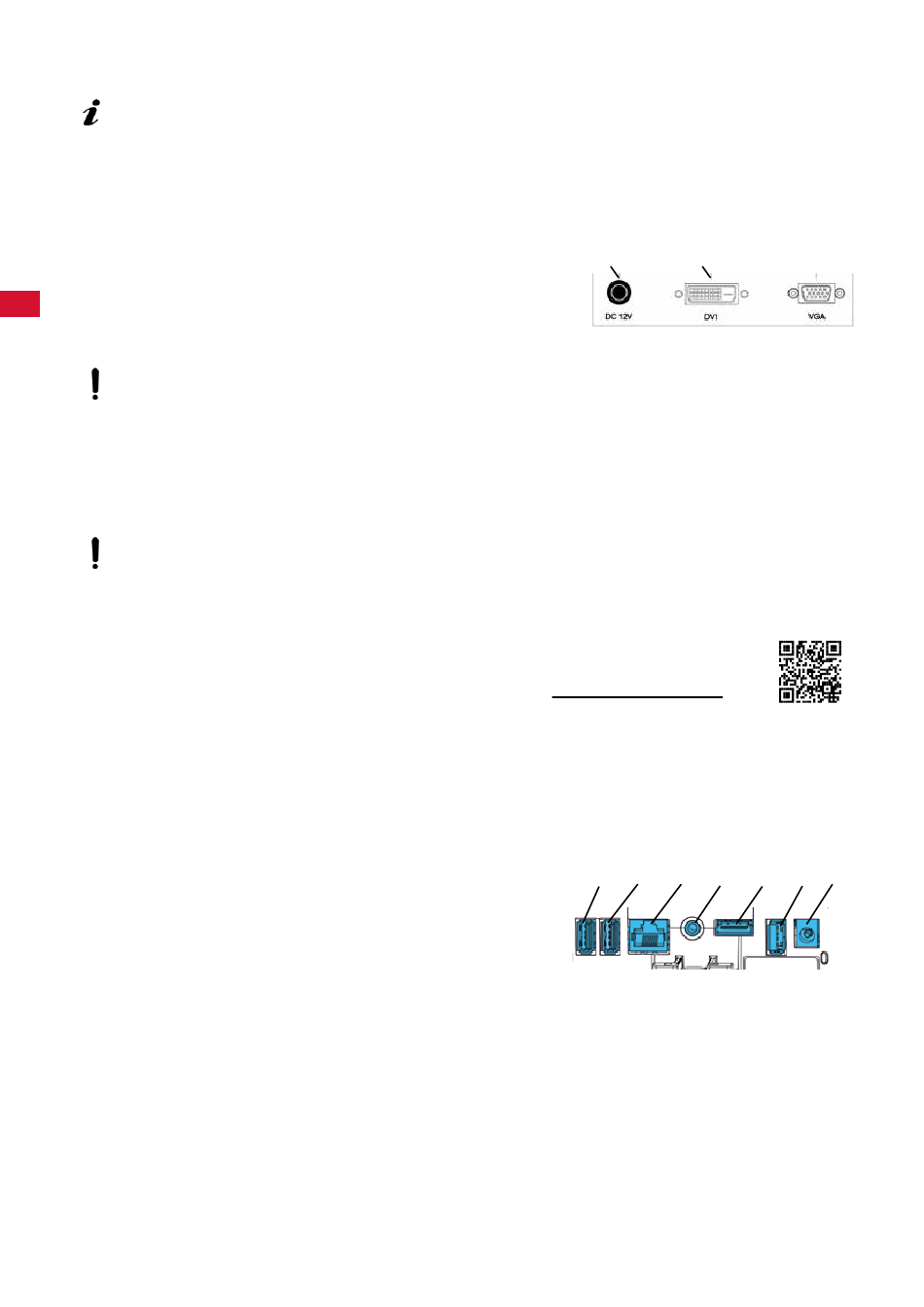

Подключение монитора
Только для артикула № 2400 3000.
Артикул № 2400 4000 не содержит монитор!
Если EASY view+ используется с собственным монитором, необходимо соблюдать указа-
ния по безопасности и инструкцию по эксплуатации к этому монитору.
Этот монитор должен иметь разрешение Full-HD 1920 x 1080.
Если монитор имеет порт HDMI, необходимо заменить кабель HDMI-DVI на прилагаемый кабель
HDMI-HDMI. О замене кабеля HDMI-DVI на прилагаемый кабель HDMI-HDMI: см. раздел 8.3, а так-
же иллюстрированную инструкцию в конце данного руководства по эксплуатации.
При использовании монитора, поставляемого Renfert,
действуйте следующим образом
⇒ Кабель монитора ==> Вход DVI монитора (41).
ru
⇒ Закрепите штекер со встроенными винтами.
⇒ Электропитание ==> DC 12 V (40). Блок питания монитора
(5, Pис. 1) имеет кабель с полым штекером.
Обратите внимание на соответствие цветных кодов соединительного кабеля и гнезда для
подключения!
⇒ Подключите сетевой кабель к блоку питания и к общедомой розетке.
4.4.4
Флеш-накопитель Renfert CONNECT
С помощью флеш-накопителя Renfert CONNECT Вы можете соединить EASY+ 3D с приложением
Renfert APP и, например, загружать изображения на Ваше мобильное устройство.
⇒ Подключите флеш-накопитель Renfert CONNECT к интерфейсу Renfert CONNECT (26, сним. 2).
Убедитесь, что флеш-накопитель Renfert CONNECT вставлен в правильный порт. В другом
порту она не будет функционировать и может получить повреждение.
4.5
3D-калибровка
Сотрясения во время транспортировки могут изменить заводскую настройку
3D-калибровки. Из-за этого 3D-снимок теряет резкость. В таком случае необходи-
мо проверить 3D-калибровку и, если требуется, заново ее настроить. Описание
данной операции можно найти в сети Интернет по ссылке www.renfert.com/p918.
Введите здесь следующий номер артикула: 2400 3000. Перейдите в область
«Download» и выберите «EASY view + 2400X000 | Calibration».
5
Эксплуатация
5.1
Включение
⇒ Монитор включить с помощью клавиши Вкл. / Выкл.
(8, Pис.1).
⇒ Включить головку с помощью выключателя Вкл. / Выкл.
(7, Pис. 1).
♦ Загорается подсветка.
♦ Спустя примерно 20 сек. на мониторе появляется
изображение.
♦ На экране справа внизу отобразится номер версии про-
граммного обеспечения EASY view+.
Световой конус на подложке стола описывает область, центр которой фиксируется оптикой.
5.1.1
Режим ожидания (Stand-By)
Если в течение более 10 минут под головкой нет никакого движения, а мышь не перемещалась
более 10 минут, подсветка и монитор отключаются. Клавиша Вкл. / Выкл. монитора (8, Pис. 1) в
этом случае мигает. Режим ожидания заканчивается при движении мыши или движении в области,
фиксируемой оптикой.
5.2
Настройка монитора
В большинстве случаев монитор можно использовать с его базовыми настройками.
Если EASY view+ используется с собственным монитором, необходимо следовать инструкции по
эксплуатации к этому монитору.
40
22
- 10 -
41
Pис. 14
24
25
23
21
26
Pис. 15 -a
20
