4.3.1

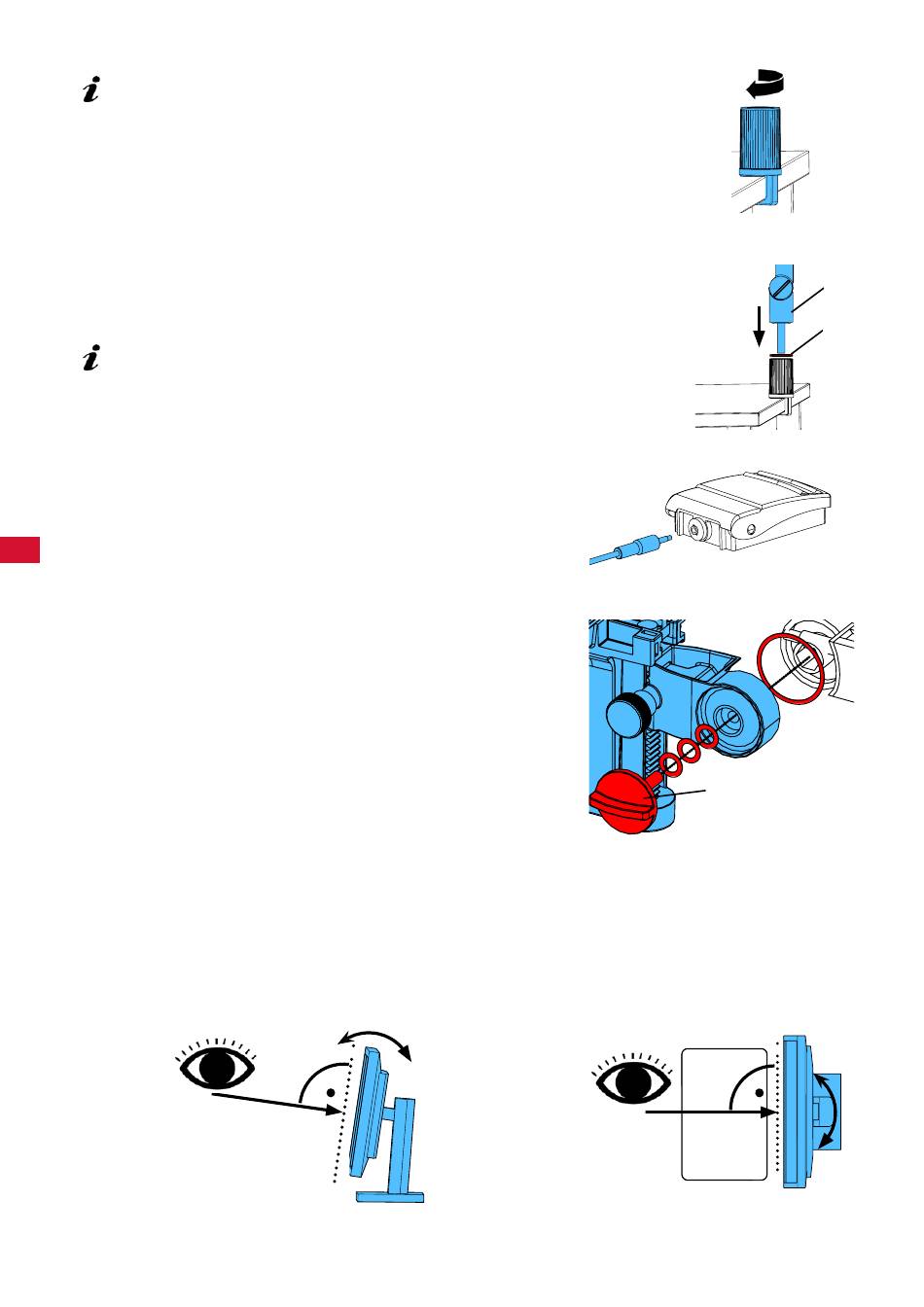

Montáž přídržného ramena
Přídržné rameno je přednostně namontováno na zadní straně
nebo bokem, minimálně 400 mm od přední hrany, na desce
stolu.
Tím může být optimálně využit rozsah otáčení přídržného
ramena.
⇒ Namontujte sokl s univerzální svěrkou na zadní stranu nebo
bokem na pracovní stůl (obr. 4).
Univerzální svěrka je vhodná pro stoly s tloušťkou desky
18 - 74 mm.
Další podrobnosti k upevnění, viz kap. 3.4.
⇒ Zasuňte přídržné rameno (2) do soklu. Dbejte na to, aby
červená plastová podložka (30) byla umístěna mezi sokl a
přídržné rameno.
Kabel napájení napětím pro hlavovou část je integrován do
přídržného ramena, kabely pro myš, nožní spínač a moni-
tor jsou již zavedeny do kabelového kanálu na zadní straně
přídržného ramena.
⇒ Umístěte myš (11, obr. 1), vedle desky na stůl.
⇒ Nožní spínač (10, obr. 1) umístěte pod stůl a zastrčte do nožního.
spínače kabel spínače.
cs
4.3.2
Montáž hlavové části
K montáži hlavové části jsou vyžadovány čtyři podložky (viz obr. 7).
Tři malé podložky (zlatá / černá / zlatá) jsou již zavedeny ve
správném pořadí na upevňovacím šroubu (31) na přídržném
ramenu. Velká podložka je upevněna pomocí lepicí pásky s
červeným koncem na hlavové části.
⇒ Odstraňte lepicí pásku s červeným koncem.
⇒ Uvolněte upevňovací šroub (31) na přídržném ramenu.
⇒ Upevňovací šroub se všemi třemi malými podložkami zastrčte
skrz adaptér hlavové části.
⇒ Přitom dbejte na to, aby tři menší podložky byly umístěny ve
správném pořadí (zlatá / černá / zlatá) a velká podložka tak,
jak je zobrazeno na obrázku.
⇒ Nasaďte adaptér s upevňovacími šrouby a upevňovací šrouby
dotáhněte, až se hlavová část nebude překlápět dolů.
4.3.3
Instalace monitoru
⇒ Umístěte monitor tak, aby stál právě v zorném poli. Vzdálenost vůči dívající se osobě by měla být mezi
50 - 70 cm.
⇒ Vyrovnejte monitor tak (sklopením, otáčením nožky), aby směr pohledu byl ve všech rovinách kolmo
vůči monitoru (obr. 8 / 9).
obr. 8
- 8 -
obr. 4
2
30
obr. 5
obr. 6
31
obr. 7
obr. 9
