Renfert EASY view+ 3D Original Bedienungsanleitung Seite 102

8.3 Rimozione / inserimento dei cavi dalla/nella canalina dei cavi
I cavi o una parte di essi devono essere estratti/inseriti dalla/nella della canalina dei cavi fissata al braccio
di supporto per diverse ragioni, ad esempio se si desidera collegare un videoregistratore HDMI�
Vedere anche le istruzioni illustrate alla fine di questo manuale.
Il cavo di alimentazione elettrica della testata è integrato nel braccio di supporto e non può essere
estratto.
it

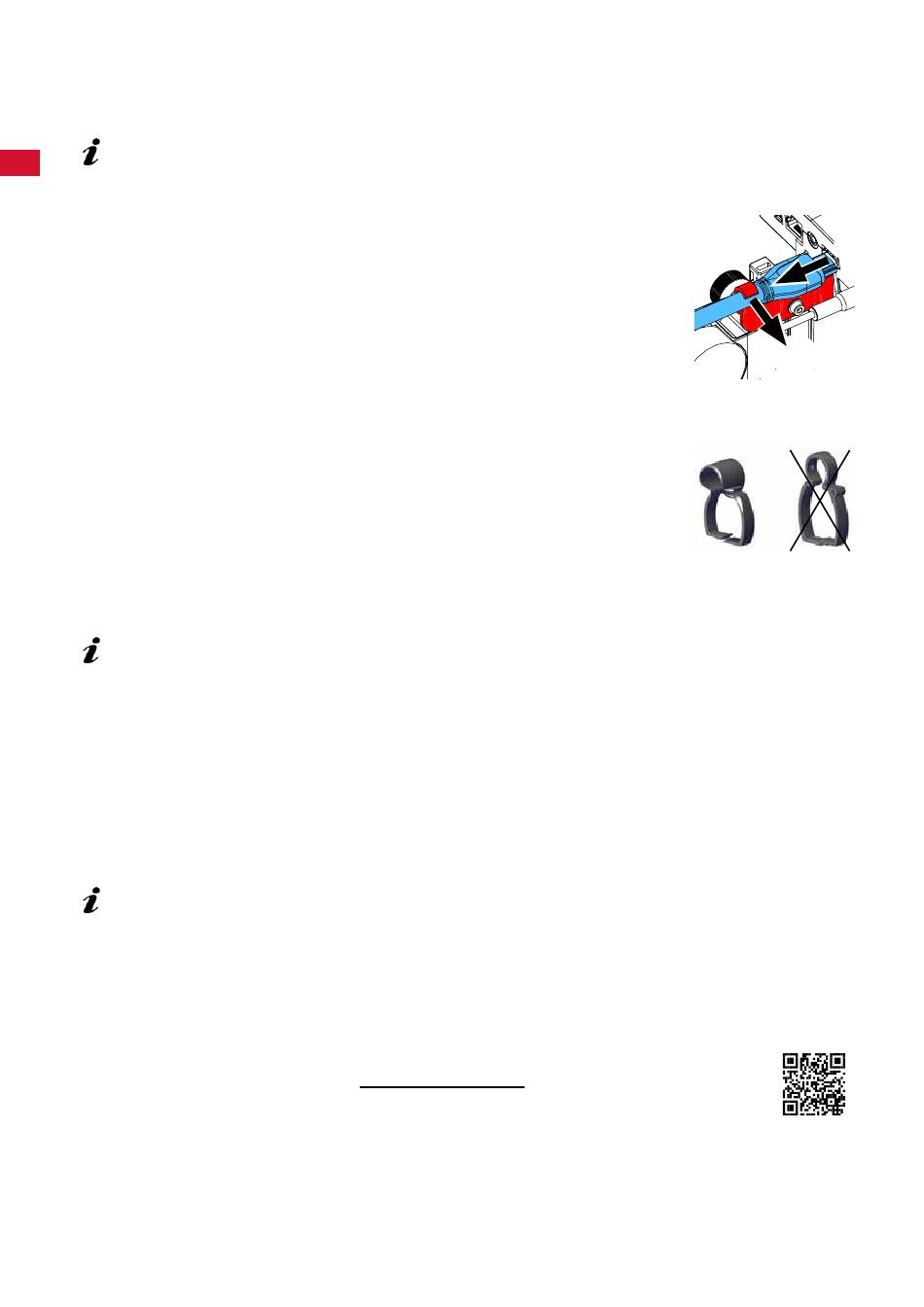

8.3.1 Estrazione di un cavo
⇒ Estrarre tutte le spine dalla testata, ad eccezione di quella di alimentazione
elettrica (20, Fig� 12-a)�
⇒ Togliere il cavo HDMI dapprima diritto verso il retro e quindi staccarlo dal clip
di supporto�
⇒ Togliere la canalina dei cavi dal braccio di supporto�
⇒ Rimuovere le clip di fissaggio.
⇒ Rimuovere la fascetta fermacavi dall'estremità del piede della canalina dei
cavi� Prestare attenzione a non danneggiare i cavi�
⇒ Estrarre il cavo desiderato tirandolo attraverso le alette della canalina dei cavi�
8.3.2 Inserimento di un cavo nella canalina dei cavi
Per inserire un cavo, due clip di fissaggio possono essere usate come sussidio
di infilatura.
⇒ Collocare la canalina dei cavi su un piano di appoggio orizzontale�
⇒ Con il sussidio di infilatura afferrare i cavi già presenti nella canalina.
⇒ Comprimere completamente il sussidio di infilatura.
⇒ Inserire il sussidio di infilatura nella canalina facendola avanzare per 3 o 4
alette con l'estremità smussata in avanti�
⇒ Condurre la spina del cavo da inserire attraverso il sussidio di infilatura e
spingere il cavo nella canalina ora aperta dal sussidio di infilatura.
Prestare attenzione a inserire la spina dal lato giusto.
⇒ Afferrare con una mano la canalina dei cavi dietro il sussidio di infilatura.
⇒ Tirare il sussidio di infilatura e a spina del cavo da inserire fino all'altra estremità della canalina dei cavi.
Prestare attenzione a non far fuoriuscire la spina dal sussidio di infilatura.
⇒ Rimuovere il sussidio di infilatura.
⇒ Tirare il cavo attraverso la canalina fino a farlo sporgere di circa 20 cm dalla canalina dei cavi dal lato
della testata EASY view+ 3D, in modo da non ostacolare la rotazione della testata stessa�
⇒ Sul lato opposto della canalina, con una fascetta fermacavi fissare i cavi alla canalina stessa per impe-
dire che scivolino�
⇒ Applicare tutte le clip di fissaggio sulla canalina dei cavi e fissare quest'ultima Brancher al braccio di
supporto�
Le clip di fissaggio utilizzabili come sussidio di infilatura sono adatte per la parte superiore del
braccio di supporto e le altre per la parte inferiore.
⇒ Collegare i cavi alla testata�
⇒ Inserire il cavo HDMI prima nel clip di supporto e poi inserirlo diritto nella presa�
⇒ Ricollegare l'altra estremità dei cavi�
È anche possibile inserire più cavi contemporaneamente.
8.4 Parti di ricambio
I componenti soggetti ad usura e le parti di ricambio sono riportati nella lista dei
ricambi reperibile nel sito internet www.renfert.com/p918.
Nel sito indicare il seguente codice articolo: 2400 3000�
I componenti esclusi dalla garanzia (componenti soggetti ad usura o materiali di
consumo) sono identificati nella lista dei ricambi. Il numero di serie e la data di
produzione sono riportati sulla targhetta dell'apparecchio�
- 22 -
1.
2.
Fig. 42

Fig. 43
