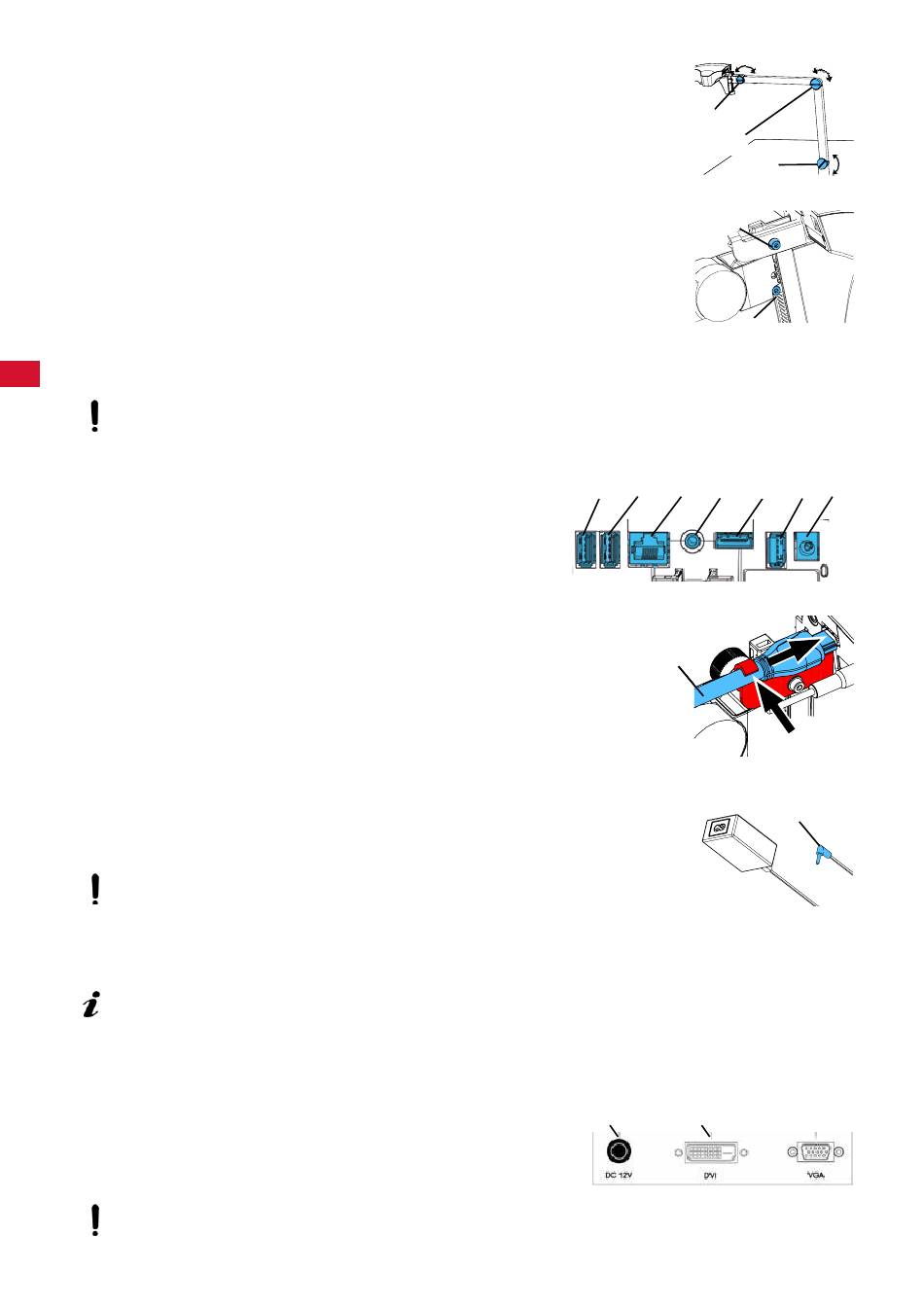

4.3.4 调整夹紧力
为了让摄像头的位置稳定，三个接头的夹紧力可以单独调节。
• 支撑臂
- 拧紧摄像头的螺钉（31）。
- 拧紧中间的螺钉（32）。
- 拧紧底部的螺钉（33）。
• 左右旋转摄像头
- 用附带工具（图1、9）松开或夹紧螺钉（34）
• 调整高度
- 用附带工具（图1、9）松开或夹紧螺钉（35）。
zh
4.4 电源连接
有一些插头和相关的连接器插座用了颜色代码来识别。连接组件时，
请确保颜色代码一致！如果连接组件不当，会令组件因张力过高而受损！
4.4.1 摄像头上的连接
U 盘闪存驱动器和电线连接位於主机背面（图 12-a）。
⇒ 显示屏电线 ==> HDMI 连接（21）。
把 HDMI 电线（36）插入固定夹，然后将其插入插座。
⇒ 脚踏开关电线 ==> 连接（23）。
⇒ 鼠标电线 ==> 连接（24）。
⇒ U盘(USB记忆棒) ==> 连接（22）。
⇒ 网络延长电线 ==> 连接（25）。
⇒ 摄像头电源（集成到支撑臂里）==> 连接（20）。
⇒ Renfert CONNECT 的 U 盘 ==> Renfert CONNECT 接
口（26）。
4.4.2 EASY view 3D "易视"摄像头电源
EASY view 3D "易视"电源（图1、4）有带直角插头的电线（37）。
⇒ 将插头插入凸出在支撑臂底部的电源线插座。
将电线连接插座时，要确保颜色代码一致！
切勿将插头插入脚踏开关的连接（图12-a、23）！这会弄坏摄像头。
⇒ 将电源线插入插座。
4.4.3 连接显示屏
仅适用于货号 2400 3000。
货号 2400 4000 不含显示器！
如果您在自己的显示器上使用 EASY view+ 易视，请遵循其安全说明和使用说明。
显示器必须具有 1920 x 1080 全高清分辨率。
如果显示器配备 HDMI 端口，则必须用提供的 HDMI-HDMI 电线代替 HDMI-DVI 电线 （要用包含的 HDMI- 如果显示器配备 HDMI 端口，则必须用提供的 HDMI-HDMI 电线代替 HDMI-DVI 电线 （
HDMI 电线替换 HDMI-DVI 电线，请参阅第 8.3章和本手册末尾)。 。
使用仁福提供的显示器时，请执行以下步骤：
⇒ 显示屏电线 ==> 显示屏的DVI输入（41）。
⇒ 使用集成螺钉固定插头。
⇒ 电源 ==> DC 12 V （40）。显示屏电源（图1、5）带有中空插
头电线。
将电线连接插座时，要确保颜色代码一致！
⇒ 将电源线插入插座。
22
40
- 8 -
31
32
33
34
35
24 25 23 21 26
2. 2.
36 36
1.
1.
Abb. 12-b 图12-b
37
41
图10
图11
20
图12-a
图13
图14
