Renfert EASY view+ 3D Original Bedienungsanleitung Seite 293

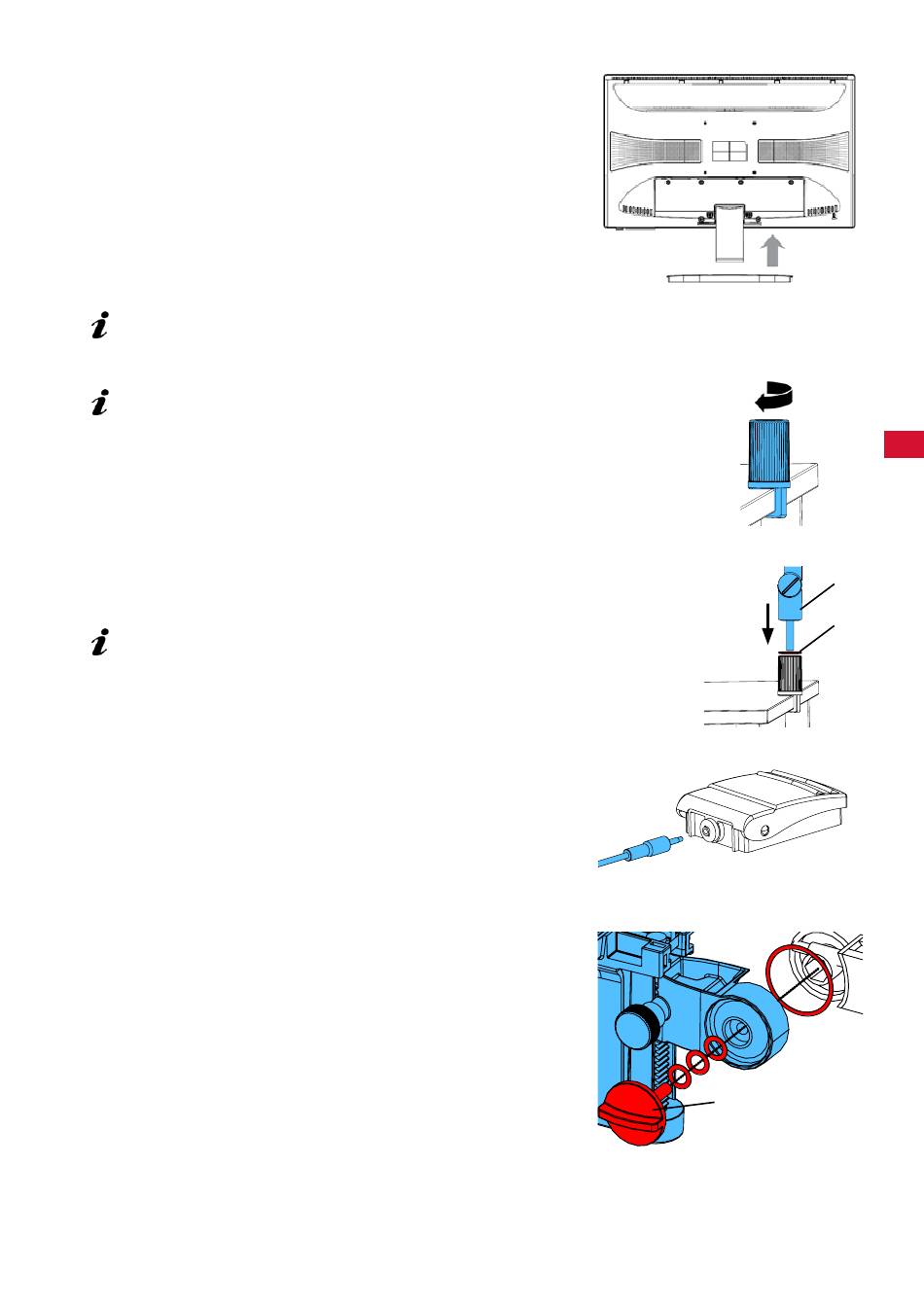

4.2 모니터 스탠드 장착
품번 2400 3000에만 해당.
⇒ 평평한 표면 위에 부드러운 패드를 올립니다.
⇒ 화면이 아래를 향하도록 모니터를 놓습니다.
⇒ 스탠드 보호 필름을 제거합니다.
⇒ 제공된 스탠드를 모니터 지지대에 부착합니다.
4.3 설치
EASY view+ 3D 시스템을 설치할 때는 충분히 밝은 곳을 선택하십
시오. 네온 조명을 사용하는 곳에서는 조도를 낮춰야 할 수 있습니
다. 불필요한 조명 반사 때문에 시료가 간섭을 받을 수 있습니다.
⇒ 작업 테이블 위에 데스크 패드(그림 1, 12)를 올립니다.
데스크 패드의 표면 구조 및 색상은 표면 구조로 인해 눈을 자극하
지 않는 방식을 선택해야 합니다.
4.3.1 서포트 암 장착
서포트 암은 앞쪽 모서리에서 400mm 이상 떨어진 테이블 상부 뒷
면 또는 측면에 장착하는 것이 좋습니다. 이렇게 해야만 스위블 회
전 방식으로 서포트 암을 자유롭게 사용할 수 있습니다.
⇒ 범용 클램프를 사용하여 작업 테이블 후면 또는 측면에 받침대를
장착합니다(그림 4).
범용 클램프는 슬래브 두께가 18~74mm인 테이블에 적합합니다.
다른 장착 옵션은 3.4장을 참조하십시오.
⇒ 받침대에 서포트 암(2)을 삽입합니다. 받침대와 서포트 암 사이
에 빨간색 플라스틱 디스크(30)를 놓습니다.
헤드용 전원 공급장치 케이블은 서포트 암에 달려 있으며 마우스
케이블, 풋 스위치, 모니터는 서포트 암 후면 케이블 채널을 통해 미
리 설치되어 있습니다.
⇒ 데스크 패드 옆에 마우스(그림 1, 11)를 놓습니다.
⇒ 테이블 아래에 풋 스위치(그림 1, 10)를 놓습니다..
4.3.2 헤드 장착
헤드를 장착하려면 와셔 네 개가 필요합니다(그림 7 참조).
작은 와셔(금색/검정색/금색) 세 개에는 고정 나사(31)에 맞
는 나사산이 새겨져 있으며 장착 순서를 지켜야 합니다. 큰
와셔는 끝부분에 빨간색 접착 테이프가 있는 헤드에 부착되
어 있습니다.
⇒ 끝부분의 빨간색 접착 테이프를 제거합니다.
⇒ 고정 나사(31)를 풀고 서포트 암을 분리합니다.
⇒ 헤드 어댑터를 통해 작은 와셔 세 개가 달린 고정 나사를
부착합니다.
⇒ 작은 와셔(금색/검정색/금색) 세 개와 큰 와셔가 그림과
같이 올바른 순서로 있는지 확인합니다.
⇒ 고정 나사에 어댑터를 삽입하고 헤드가 더 이상 밑으로 쳐
지지 않을 때까지 고정 나사를 조여줍니다.
- 7 -
그림 3
그림 4
2
30
그림 5
그림 6
31
그림 7
ko
