4.3.4

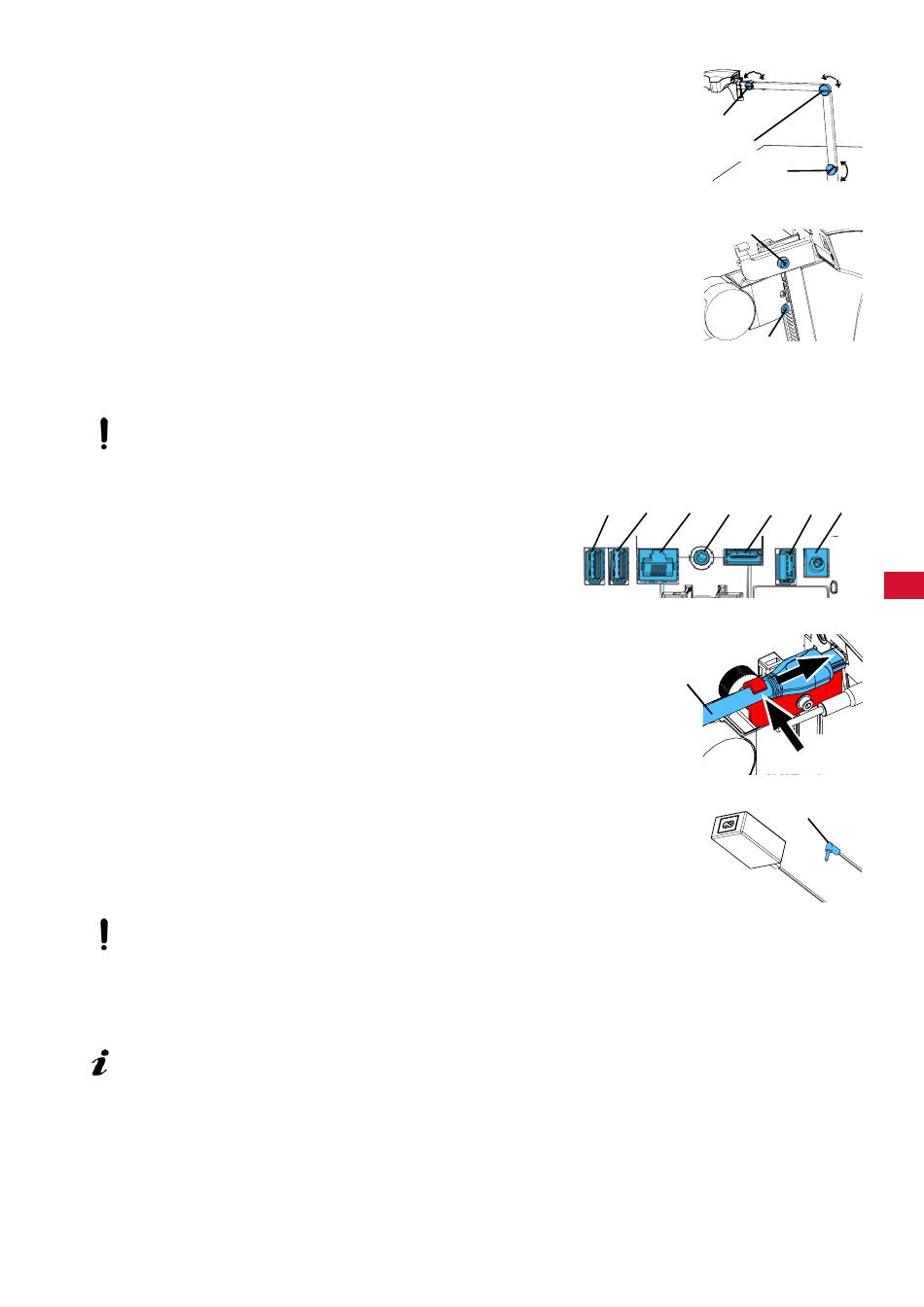

Puristusvoimien säätäminen
Päätyosan tukevan asennon saavuttamiseksi kolmen nivelen puristus-
voimat voi säätää yksilöllisesti�
• Pitovarsi
- Kiinnitysruuvi päätyosassa (31)�
- Keskimmäinen kiinnitysruuvi (32)�
- Jalkaosan kiinnitysruuvi (33)�
• Käännä päätyosaa oikealle/vasemmalle
- Puristusruuvi (34) ja toimitukseen sisältyvät työkalut (9, kuva 1)�
• Korkeussäätö
- Puristusruuvi (35) ja toimitukseen sisältyvät työkalut (9, kuva 1)�
4.4
Sähköliitäntä
Eri liitäntäpistokkeet ja yhteenkuuluvat liitäntäpistorasiat on merkitty värillisillä pisteillä. Liitän-
nässä tulee varmistaa, että värit kohdistetaan oikein! Väärin liitetyt komponentit voivat tuhoutua
liian suuren jännitteen vuoksi!
4.4.1
Päätyosan liitännät
USB-muistitikku ja kaapelit liitetään päätyosan taustapuolelle
(kuva 12-a)�
⇒ Monitorikaapeli ==> HDMI-liitäntä (21)�
Työnnä HDMI-kaapeli (36) ensin pitoklipsiin ja sen jälkeen
suoraan pistorasiaan�
⇒ Jalkakytkimen kaapeli ==> liitäntä (23)�
⇒ Hiirikaapeli ==> liitäntä (24)�
⇒ USB-muistitikku ==> liitäntä (22)�
⇒ Verkkopidennyskaapeli ==> liitännässä (25)�
⇒ Päätyosan jännitesyöttö (integroitu pitovarteen) ==> liitäntä (20)�
⇒ Renfert CONNECT -tikku ==> Renfert CONNECT -liitäntä (26)�
4.4.2
Verkkolaite EASY view 3D päätyosa
Verkkolaitteessa EASY view 3D (4, kuva 1) on kaapeli, jossa on
kulmassa oleva jakkipistoke (37)�
⇒ Työnnä jakkipistoke pistorasiaan jännitesyötön kaapelissa, joka
roikkuu ulos pitovarren jalasta�
Varmista, että liitäntäkaapelin ja liitäntäholkin värit kohdiste-
taan oikein!
Älä koskaan työnnä jakkipistoketta jalkakytkimen liitäntään
(23, kuva 12-a)! Se aiheuttaa päätykappaleen tuhoutumisen.
⇒ Työnnä verkkokaapeli verkkolaitteeseen ja rakennuksen pistorasiaan�
4.4.3
Monitorin liittäminen
Vain tuotenumerossa 2400 3000�
Tuotenro 2400 4000 ei sisällä monitoria!
Jos EASY view+ -järjestelmää käytetään oman monitorin kanssa, monitorin turvallisuus- ja käyttö-
ohjeita on noudatettava.
Kyseisessä monitorissa on oltava Full-HD-resoluutio 1920 x 1080.
Jos monitorissa on HDMI-liitäntä, HDMI-DVI-kaapeli on vaihdettava toimitukseen sisältyvään HDMI-
Jos monitorissa on HDMI-liitäntä, HDMI-DVI-kaapeli on vaihdettava toimitukseen sisältyvään HDMI-
HDMI-kaapeliin�
HDMI-kaapeliin�
Katso HDMI-DVI-kaapelin vaihtamiseksi toimitukseen sisältyvään HDMI-HDMI-kaapeliin ohjeet luvussa
Katso HDMI-DVI-kaapelin vaihtamiseksi toimitukseen sisältyvään HDMI-HDMI-kaapeliin ohjeet luvussa
8�3 sekä tämän käyttöohjeen lopussa oleva kuvallinen ohje�
8�3 sekä tämän käyttöohjeen lopussa oleva kuvallinen ohje�
22
- 9 -
31
32
33
Kuva 10
34
35
Kuva 11
24
25
23
21
26
Kuva 12-a
2.
2.
36
36
1.
1.
Kuva 12-b
Kuva 12-b
37
Kuva 13
20
fi
