Renfert EASY view+ 3D Original Bedienungsanleitung Seite 115

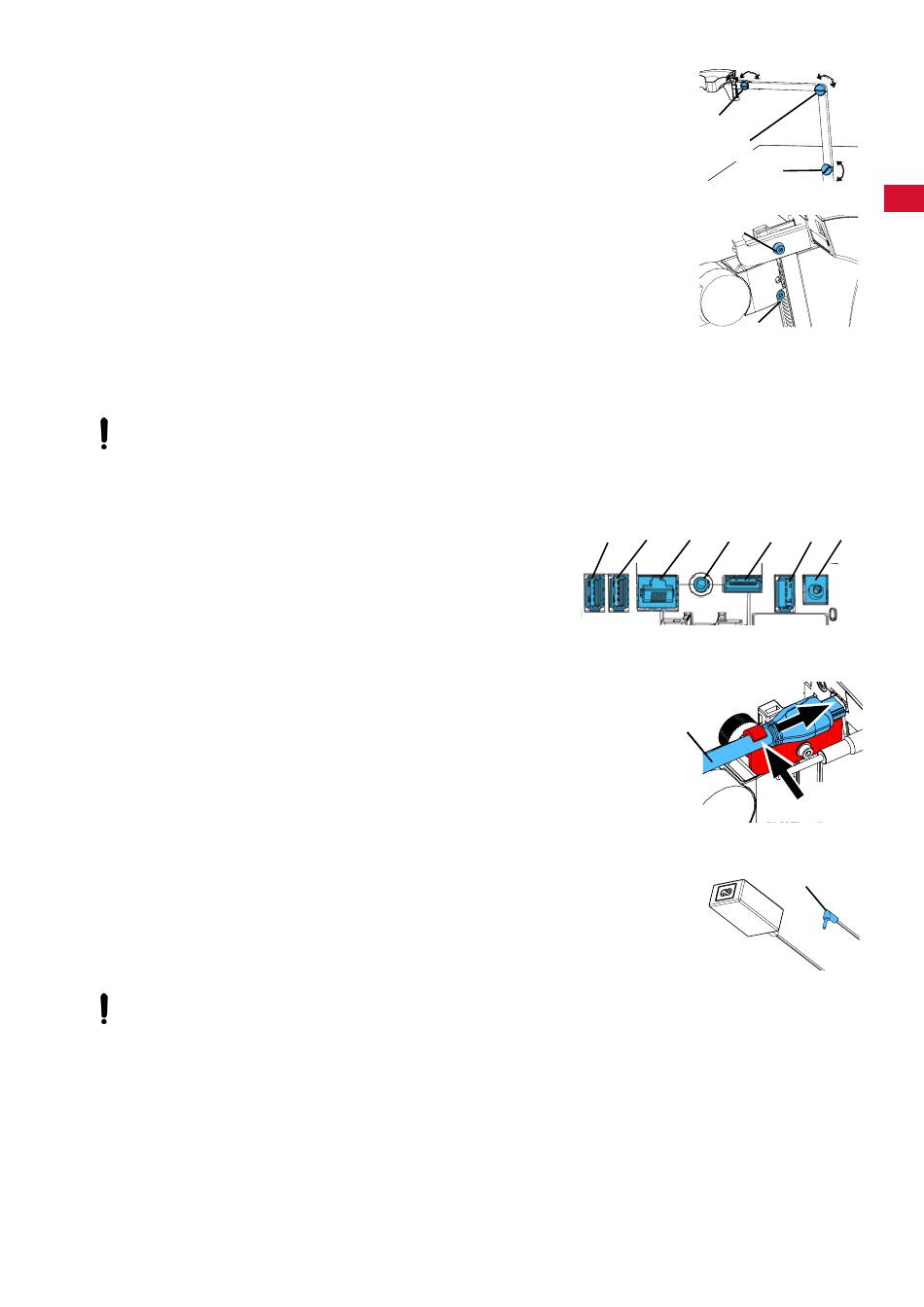

Ajuste de las fuerzas de apriete
A fin de lograr una posición estable del cabezal, se pueden ajustar
de forma individual las fuerzas de apriete de las tres articulaciones�
• Brazo de sujeción
- Tornillo de fijación en el cabezal (31).
- Tornillo de apriete central (32)�
- Tornillo de apriete en el pie (33)�
• Girar hacia la derecha/izquierda el cabezal
- Tornillo de apriete (34) con herramienta adjunta (9, Fig� 1)�
• Ajuste en altura
- Tornillo de apriete (35) con herramienta adjunta (9, Fig� 1)�
4.4 Conexión eléctrica
Los diferentes conectores, así como los zócalos de conexión correspondientes vienen especifi-
cados mediante puntos de color. ¡Durante la conexión, se debe prestar atención a que coincidan
los colores! ¡Unos componentes mal conectados pueden salir dañados a consecuencia de una
tensión eléctrica demasiado elevada!
4.4.1 Conexiones en el cabezal
La memoria USB y los cables se conectan en la parte trasera
del cabezal (Fig� 12-a)�
⇒ Cable del monitor ==> conexión HDMI (21)�
Introducir el cable HDMI (36) primero en el clip de sujeción
y, posteriormente, de forma recta en el conector�
⇒ Cable del interruptor de pie ==> conexión (23)�
⇒ Cable del ratón ==> conexión (24)�
⇒ Lápiz de memoria USB ==> conexión (22)�
⇒ Cable alargador de red ==> conexión (25)�
⇒ Suministro de tensión del cabezal (integrado en el brazo de
sujeción) ==> conexión (20)�
⇒ Memoria Renfert CONNECT ==> Interfaz Renfert
CONNECT (26)�
4.4.2 Adaptador de red del cabezal EASY view 3D
El adaptador de red EASY view 3D (4, Fig� 1) incluye un cable con
un conector acodado (37)�
⇒ Introduzca el conector acodado en el enchufe del cable del su-
ministro de tensión que sobresale de la base del brazo de suje-
ción� ¡Se debe prestar atención a que coincidan los colores
tanto del cable como del zócalo de conexión!
¡No introducir nunca el conector acodado en la conexión del
interruptor de pie (23, Fig. 12-a)! Esto provoca la destrucción
del cabezal.
⇒ Introduzca el cable de alimentación tanto en el adaptador de red
como en la toma de corriente de la instalación del edificio.
22
- 9 -
31
32
33
Fig. 10
34
35
Fig. 11
24 25 23 21 26
Fig. 12-a
2. 2.
36 36
1.
1.
Abb. 12-b Fig. 12-b
37
Fig. 13
es
20
