4.3.4

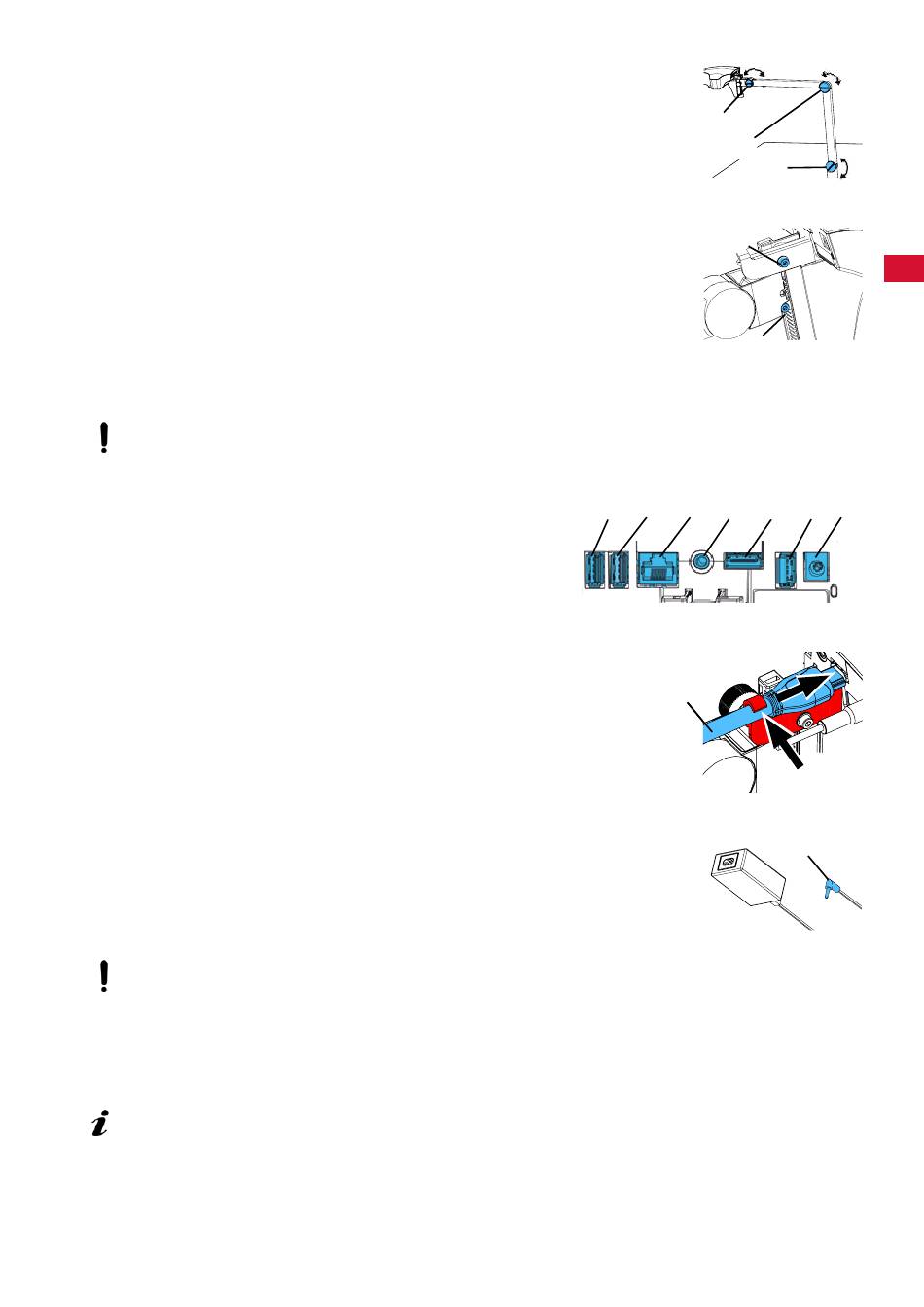

Sıkıştırma kuvvetinin ayarlanması
Kafa bölümünün istikrarlı bir konuma erişmesi için üç adet mafsalın sıkıştırma
kuvveti bireysel olarak ayarlanabilir.
• Tutucu kol
- Kafa bölümündeki sabitleme vidası (31).
- Ortadaki sıkıştırma vidası (32).
- Ayak bölümündeki sıkıştırma vidası (33).
• Kafa bölümünü sağa / sola doğru döndürünüz
- Ürünle birlikte teslim edilen aletle (9, Resim 1) birlikte sıkıştırma vidası (34).
• Yükseklik ayar ünitesi
- Ürünle birlikte teslim edilen aletle (9, Resim 1) birlikte sıkıştırma vidası (35).
4.4
Elektrik bağlantısı
Çeşitli konnektörler ve bunlara ait bağlantı soketleri renkli noktalarla karakterize edilmiştir. Bağ-
lantı sırasında birbirine uygun renklerle yapılan atamaya dikkat ediniz. Yanlış bağlanan bileşenler
çok yüksek gerilim nedeniyle tahrip olabilir!
4.4.1
Kafa bölümündeki bağlantılar
USB bellek ve kablolar ana ünitenin arkasına bağlanır
(Res. 12-a).
⇒ Monitör kablosu ==> HDMI-bağlantısı (21).
HDMI-Kablosunu (36) önce tutucu klipse ve daha sonra düz
olarak sokete sokunuz.
⇒ Pedallı anahtar kablosu ==> Bağlantı (23).
⇒ Maus kablosu ==> Bağlantı (24).
⇒ USB-bellek çubuğu ==> Bağlantı (22).
⇒ Ağ-uzatma kablosu ==> Bağlantı (25).
⇒ Kafa bölümünün gerilim besleme bağlantısı (tutucu kola entegre
edilmiştir) ==> Bağlantı (20).
⇒ Renfert CONNECT bellek ==> Renfert CONNECT arayüzü (26).
4.4.2
Adaptör EASY view 3D Kafa bölümü
EASY view 3D adaptörü (4, Resim 1) kavisli bir jack fişiyle (37)
donatılmış bir kabloya sahiptir.
⇒ Jack fişini gerilim besleme bağlantısının kablosunda yer alan ve
tutucu kolun ayağından dışarı taşan soketin içine sokunuz.
Konnektörler ve bağlantı soketlerinin birbirine uygun renk-
lerle atanmasına dikkat ediniz.
Jack fişini hiç bir zaman pedallı anahtarın (23, Resim 12-a)
bağlantısına sokmayınız! Bu durum kafa bölümün tahrip ol-
masına yol açar.
⇒ Enerji kablosunu adaptöre ve bina tesisatının prizine sokunuz.
4.4.3
Monitör bağlantısı
2400.4000 numaralı ürün monitör içermez!
2400.4000 numaralı ürün monitör içermez!
EASY view+'i kendi monitörünüzle kullanacaksanız cihazın güvenlik talimatlarına ve kullanım tali-
matlarına uyun. Bu monitör 1920 x 1080 Full HD çözünürlüğe sahiptir.
Eğer monitörünüz HDMI bağlantı noktasına sahipse size verilmiş olan HDMI-HDMI kablosuyla HDMI-DVI
Eğer monitörünüz HDMI bağlantı noktasına sahipse size verilmiş olan HDMI-HDMI kablosuyla HDMI-DVI
kablosunun değiştirilmesi gerekir.
kablosunun değiştirilmesi gerekir.
HDMI-DVI-kablosunun HDMI-HDMI-kablosuyla değiştirilmesi için bakınız Bölüm 8.3 ve bu kullanım kıla-
vuzunun sonundaki resimli talimat.
22
- 9 -
31
32
33
Resim 10
34
35
Resim 11
24
25
23
21
26
Resim 12-a
2.
2.
36
36
1.
1.
Resim 12-b
Abb. 12-b
37
Resim 13
tr
20
