7
Додаткове приладдя
Далі описано, як підключати компоненти додаткового приладдя до системи та керувати. Ці компо-
ненти не належать до об'єму поставки. Ви можете замовити окремо як додаткове приладдя (див.
розділ 3.4 Додаткове приладдя).
Використання додаткового приладдя Renfert не може бути прийнята гарантія працездатності. За
потреби здійснити клієнтські налаштування на додатковому пристрої.
7.1
EASY view 3D HDMI-відеореєстратор
З допомогою HDMI-відеореєстратор на USB накопичувач можна записувати та озвучувати відео
епізоди. Для цього HDMI-відеореєстратор вставляється між головкою та монітором.
До HDMI-відеореєстратор підключається USB-накопичувач.
7.1.1
Підключення
Кабель монітору HDMI-DVI треба поміняти на HDMI-HDMI кабель HDMI-відеореєстратори
(додається).
⇒ За виключенням електроживлення (20, мал. 2) витягти всі
штекери на головці.
⇒ Видалити стопорні затискачі і зняти кабельний канал.
⇒ Витягнути кабель монітору HDMI-DVI з кабельного каналу.
⇒ Завести HDMI-HDMI кабель HDMI-Video-Recorders в кабель-
ний канал з допомогою пристосування для заведення. Див.
для цього також розділ 8.3.
⇒ Знову розмістити стопорні затискачі та закріпити кабельний
канал на тримачі.
⇒ Вставити HDMI-HDMI кабель HDMI-відеореєстратори на
головці в роз'єм (21, мал. 2) та на HDMI-Recorder в роз'єм
HDMI IN (51).
⇒ Вставити кабель монітору HDMI-DVI в HDMI-відеореєстрато-
ри в роз'єм HDMI OUT (50).
⇒ Вставити інший USB накопичувач в роз'єм USB HOST (53).
⇒ Підключити мережевий адаптер пристрою HDMI-відеореє-
стратор до роз'єму DC IN (52).
При підключенні кольори з'єднувального кабелю та гнізда
підключення мають збігатися!
⇒ Вставити мережевий штекер в розетку електричної системи
будівлі.
♦ Сигнальний світлодіод (55) світиться зеленим і сигналізує
про готовність до зйомки.
Якщо доданий USB накопичувач використовується як носій пам'яті та підключений до
HDMI-відеореєстратора, більше не можна записувати скрін шоти. Якщо треба записува-
ти і скрін шоти і відео, слід використовувати додатковий USB накопичувач.
Запис можливий лише через приблизно 30 секунд після увімкнення HDMI-відеореєстрато-
ра та/або через 30 секунд після того, як вставити USB накопичувач.
7.1.2
Запис відео
При підключеному HDMI-відеореєстраторі на підключений носій пам'яті, наприклад USB накопичу-
вач, можна записувати відео епізоди.
При цьому приймаються дані екрану, які відправляються з голівки на монітор.
Відео епізоди можна знімати як в 2D так і в 3D режимі.
Щоб пізніше мати можливість дивитись 3D відео епізоди на ПК потрібні 3D монітор і 3D-окуляри.
Щоб зняти відео епізоди:
⇒ Натиснути клавішу REC (56, мал. 35) на HDMI-відеореєстраторі
♦ Запис відео починається.
♦ Сигнальний світлодіод (55, мал. 35) світиться червоним кольором.
- 19 -

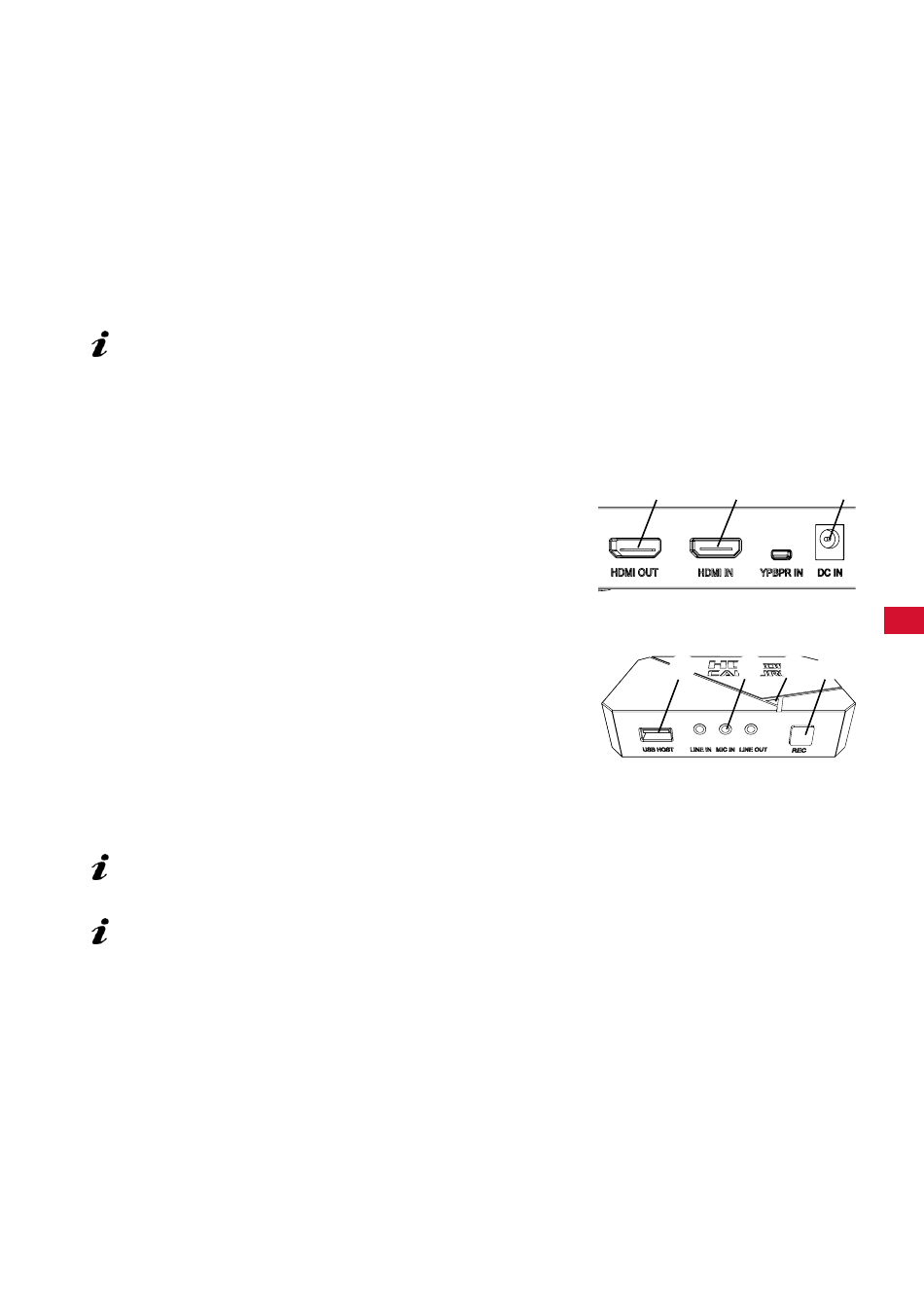

50
51
мал. 35
53
54
55
56
мал. 36
52
uk
