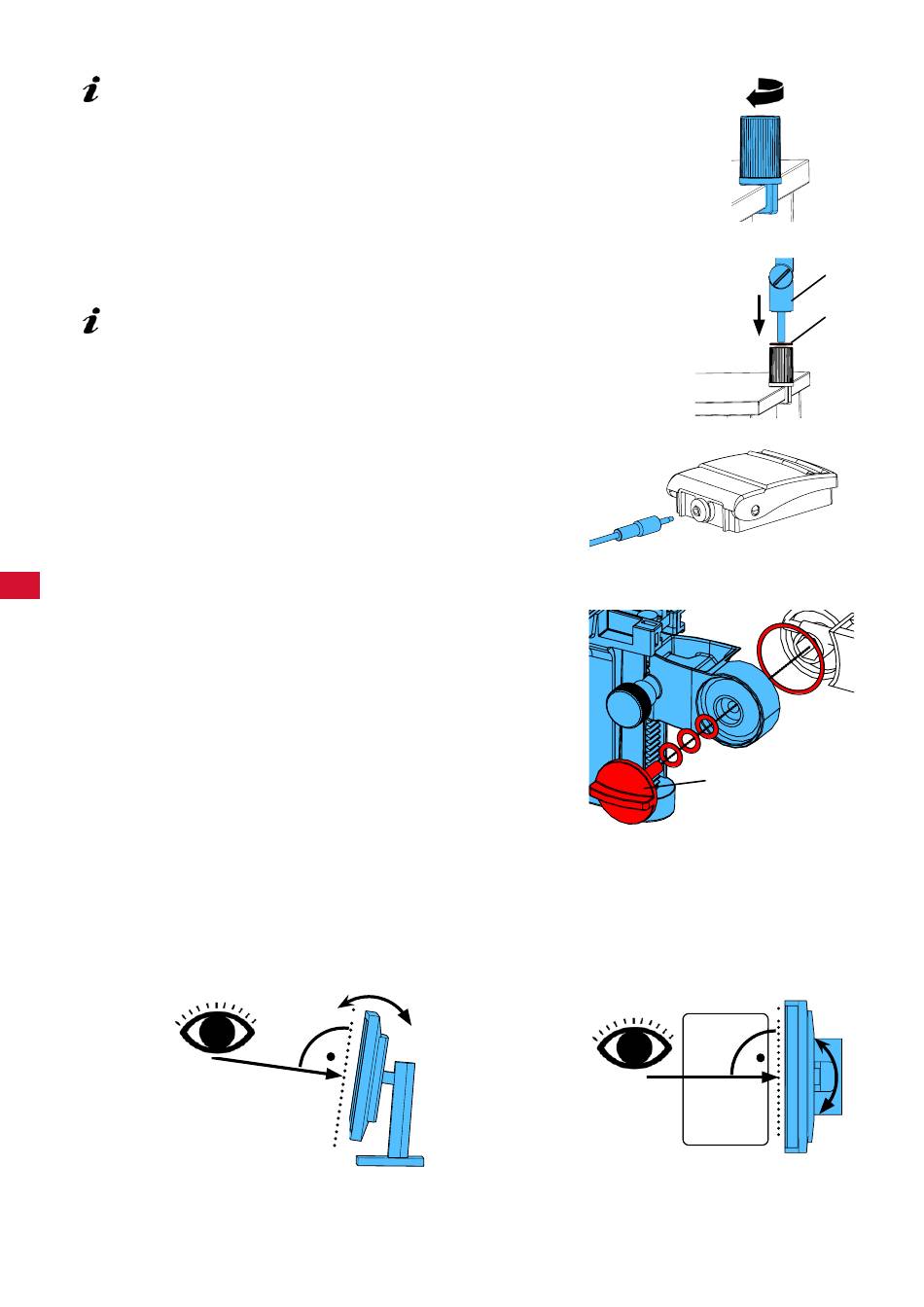

4.3.1 Postavljanje nosača
Poželjno je montirati nosač na stražnjoj ili bočnoj strani ploče
stola, najmanje 400 mm od prednjeg ruba.
Na ovaj način mguće je optimalno koristiti potpuno okretanje
nosača.
⇒ Montirajte bazu straga ili na stranu radnog stola, pomoću univer-
zalne strezaljke (Sl� 4)�
Univezalna stezaljka odgovara stolovima debljine ploče od
18 - 74 mm�
Pogledajte poglavlje 3.4 za više mogućnosti monitranja.
⇒ Umetnite nosač (2) u bazu. Provjerite je li crveni
plastični disk (30) postavljen između baze i nosača.
Kabel za napajanje glave integriran je u nosaču, kablovi za
miša, nožni prekidač i za monitor već su porvedeni kroz ka-
belski kanal na stražnoj strani nosača.
⇒
Postavite miša (11, Sl. 1) do podloge za stol.�
⇒ Postavite nožni prekidač (10, Sl. 1) pod stol i ubacite kabel za
nožni prekidač u nožni prekidač
hr
4.3.2 Montiranje glave
Za monitranje glave potrebna su četiri brtvena prstena, (vidi Sl. 7).
Tri mala brtvena prstena (zlatni/crni/zlatni) su već umetnuta u
vijak za pričvršćivanje (31) u ispravnom redoslijedu. Veliki brtveni
prsten je pričvršćen na glavu ljepljivom trakom s crvenim krajem.
⇒ Odstranite ljepljivu traku s crvenim krajem�
⇒ Popustite vijak za pričvršćivanje (31) na nosaču.
⇒ Pripojite vijku za pričvršćivanje tri mala brtvena prstena kroz
adapter glave�
⇒ Provjerite jesu li tri mala brtvena prstena (zlatni/crni/zlatni) i veli-
ki brtveni prsten u ispravnom slijedu kako je prikazano na slici�
⇒ Umetnite adapter s vijkom za pričvršćivanje i zategnite vijak za
pričvršćivanje sve dok se glava više ne naginje dolje.
4.3.3 Postavljanje monitora
⇒ Postavite monitor tako da je direktno u vidnom polju. Udaljenost od promatrača trebala bi biti između
50 i 70 cm�
⇒ Podesite monitor (nagnite, okrenite koristeći postolje) tako da je smjer gledanja okomit na monitor u
svim ravninama (Sl� 8 / 9)�
Sl. 8
- 8 -
Sl. 4
2
30
Sl. 5
Sl. 6
31
Sl. 7
Sl. 9
