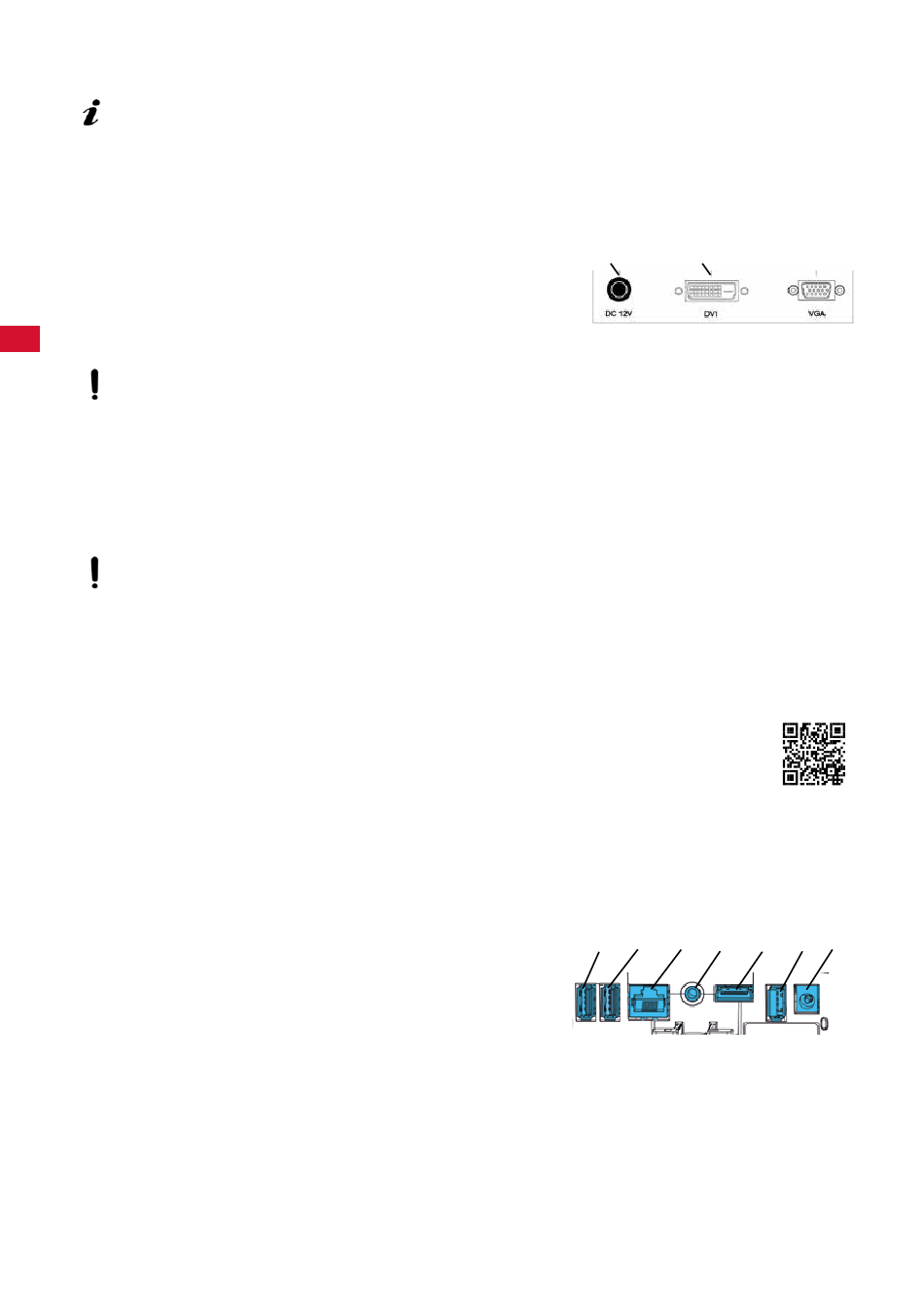

4.4.3 Podłączania monitoran
Tylko dla artykułu nr 2400 3000.
Artykuł nr 2400.4000 nie zawiera monitora!
Jeżeli EASY view+ jest stosowany z własnym monitorem, należy przestrzegać odpowiednich
wskazówek bezpieczeństwa i instrukcji obsługi.
Ten monitor musi posiadać rozdzielczość Full HD 1920 x 1080.
Jeżeli monitor jest wyposażony w gniazdo HDMI, kabel HDMI-DVI należy wymienić na dołączony ka-
bel HDMI-HDMI. Aby zastąpić kabel HDMI-DVI dostarczonym kablem HDMI-HDMI, patrz rozdział 8.3 i
ilustracje na końcu niniejszej Instrukcji.
Przy zastosowaniu monitora dostarczonego przez Renfert
należy postępować w następujący w sposób:
⇒ Kabel monitora ==> Wejście DVI monitora (41).
⇒ Zabezpieczyć wtyczkę zintegrowaną śrubą.
⇒ Zasilanie napięciem ==> DC 12 V (40). Zasilacz sieciowy
pl
monitora (5, Rys. 1) posiada kabel z gniazdem zasilania.
Upewnij się, że kolor kabla połączeniowego i gniazda podłączeniowego są zgodne!
⇒ Wetknąć kabel sieciowy w zasilacz i w gniazdo instalacji budynku.
4.4.4 Pendrive CONNECT Renfert
Przy użyciu pendrive CONNECT Renfert można połączyć EASY+ 3D z aplikacją Renfert i np. pobrać
zdjęcia na urządzenie mobilne.
⇒ Pendrive CONNECT Renfert włożyć do interfejsu CONNECT Renfert (26, Rys. 2).
Zwracać uwagę, aby pendrive CONNECT Renfert został włożony do prawidłowego przyłącza. W innym
przyłączu nie będzie działał i może ulec uszkodzeniu.
Upewnij się, że kolor kabla połączeniowego i gniazda podłączeniowego są zgodne!
4.5
Kalibracja 3D
Ze względu na wibracje podczas transportu, ustawienia fabryczne kalibracji 3D mogły zostać wyregulo-
wane�
Powoduje to rozmycie obrazu 3D.
W takim przypadku należy sprawdzić kalibrację 3D i w razie potrzeby wyregulo-
wać ją ponownie.
Patrz opis w Internecie pod www.renfert.com/p918.
Należy wprowadzić tam numer artykułu: 2400 3000.
Przejdź do obszaru „Download" i wybierz „EASY view + 2400X000 | Kalibracja".
5
Obsługa
5.1
Włączanie
⇒ Włączyć monitor przyciskiem Wł/./Wył. (8, Rys.1).
⇒ Włączyć głowicę przyciskiem Wł/./Wył. (7, Rys. 1).
♦ Włącza się oświetlenie.
♦ Po ok. 20 s na monitorze pojawia się obraz.
♦ Na dole po prawej stronie ekranu wyświetli się numer
wersji oprogramowania EASY view+.
Stożek światła na podkładce określa obszar, którego centrum
jest rejestrowane przez układ optyczny.
5.1.1 Stand-By
Gdy przez ponad 10 minut pod głowicą nie nastąpi żaden ruch i mysz nie była poruszana od ponad
10 minut, nastąpi wyłączenie oświetlenia i wyjścia monitora.
W tym przypadku miga przycisk włączania/wyłączania monitora (8, Rys. 1).
Tryb stand-by zostaje przerwany przez ruch myszą lub ruch w obszarze rejestracji układu optycznego.
40
22
- 10 -
41
Rys. 14
24
25
23
21
26
Rys. 15-a
20
