7 Acessórios
Esta seção descreve como conectar ao sistema e operar os componentes acessórios� Estes compo-
nentes não estão incluídos no material fornecido� Eles podem ser encomendados separadamente como
acessórios (ver cap�3�4 Acessórios)�
Caso se utilizem acessórios que NÃO sejam da Renfert, não é possível assumir qualquer garantia pela
funcionalidade. Serão eventualmente necessários ajustes específicos no aparelho suplementar.
7.1 EASY view 3D HDMI Video-Recorder
O HDMI Video-Recorder permite registrar e sonorizar sequências de vídeo em um pen drive USB� Para o
efeito, o HDMI Video-Recorder é aplicado entre a cabeça e o monitor�
O pen drive USB é conectado ao HDMI Video-Recorder�
7.1.1 Conectar
O cabo HDMI-DVI do monitor tem de ser trocado pelo cabo HDMI-HDMI (fornecido) do HDMI Video-
-Recorder.
⇒ Retire todos conectores da cabeça, com exceção da alimentação de tensão (20, Fig� 2)�
⇒ Remova os clipes de retenção e retire o duto de cabos�
⇒ Puxe o cabo HDMI-DVI do monitor para fora do duto de cabos�
⇒ Com o auxílio da ajuda de inserção, insira o cabo HDMI-HDMI
do HDMI Video-Recorder no duto de cabos. "Remover cabos
do duto de cabos / enfiar cabos no duto de cabos" 8.3.
⇒ Aplique novamente os clipes de retenção e fixe o duto de ca-
bos no braço de suporte�
⇒ Conecte o cabo HDMI-HDMI do HDMI Video-Recorder na
conexão (21, Fig� 2) da cabeça e na conexão HDMI IN (51) do
HDMI Video-Recorder�
⇒ Conecte o cabo HDMI-DVI do monitor na conexão HDMI
OUT (50) do HDMI Video-Recorder�
⇒ Insira um outro pen drive USB na conexão USB HOST (53)�
⇒ Conecte a fonte de alimentação do HDMI Video-Recorder na
conexão DC IN (52)�
Observar a correspondência de cores entre cabo de ligação e
tomada de conexão!
⇒ Ligar o plugue à tomada da instalação elétrica do edifício�
♦ O LED de sinal (55) acende-se verde sinalizando a disponibi-
lidade para captura�
Se o pen drive USB fornecido for utilizado como meio de armazenamento e conectado ao HDMI
Video-Recorder, deixa de ser possível gravar qualquer screen shot. Se deseja memorizar screen
shots e gravar sequências de vídeo, é necessário utilizar um pen drive adicional.
Só é possível iniciar as gravações depois de aprox. 30 segundos após o HDMI Video-Recorders
ser ligado ou 30 segundos após o pen drive USB ser conectado.
7.1.2 Gravar vídeo
Com o HDMI Video-Recorder conectado é possível registrar e memorizar sequências de vídeo num meio
de armazenamento conectado, por ex�, um pen drive USB� Nesse caso, são gravados os dados da tela
que forem enviados da cabeça para o monitor� É possível registrar sequências de vídeo tanto em modo
2D como em modo 3D� Para que seja possível mais tarde observar as sequências de vídeo 3D num
computador, são necessários um monitor com capacidade 3D e uns óculos 3D�
Para registrar sequências de vídeo:
⇒ Pressione o botão REC (56, Fig� 35) no HDMI Video-Recorder�
♦ A gravação de vídeo inicia-se�
♦ O LED de sinal (55, Fig� 35) acende-se vermelho�
⇒ Pressione novamente o botão REC no HDMI Video-Recorder�
♦ A gravação de vídeo termina e os dados são memorizados no meio de armazenamento�
♦ O LED de sinal pisca vermelho, os dados estão sendo memorizados�
♦ O LED de sinal acende-se verde, o HDMI Video-Recorder está pronto para nova gravação�
O pen drive USB não deve ser retirado enquanto o LED de sinal estiver piscando ou aceso verme-
lho, caso contrário os dados não serão memorizados corretamente e haverá perda de dados.
- 19 -

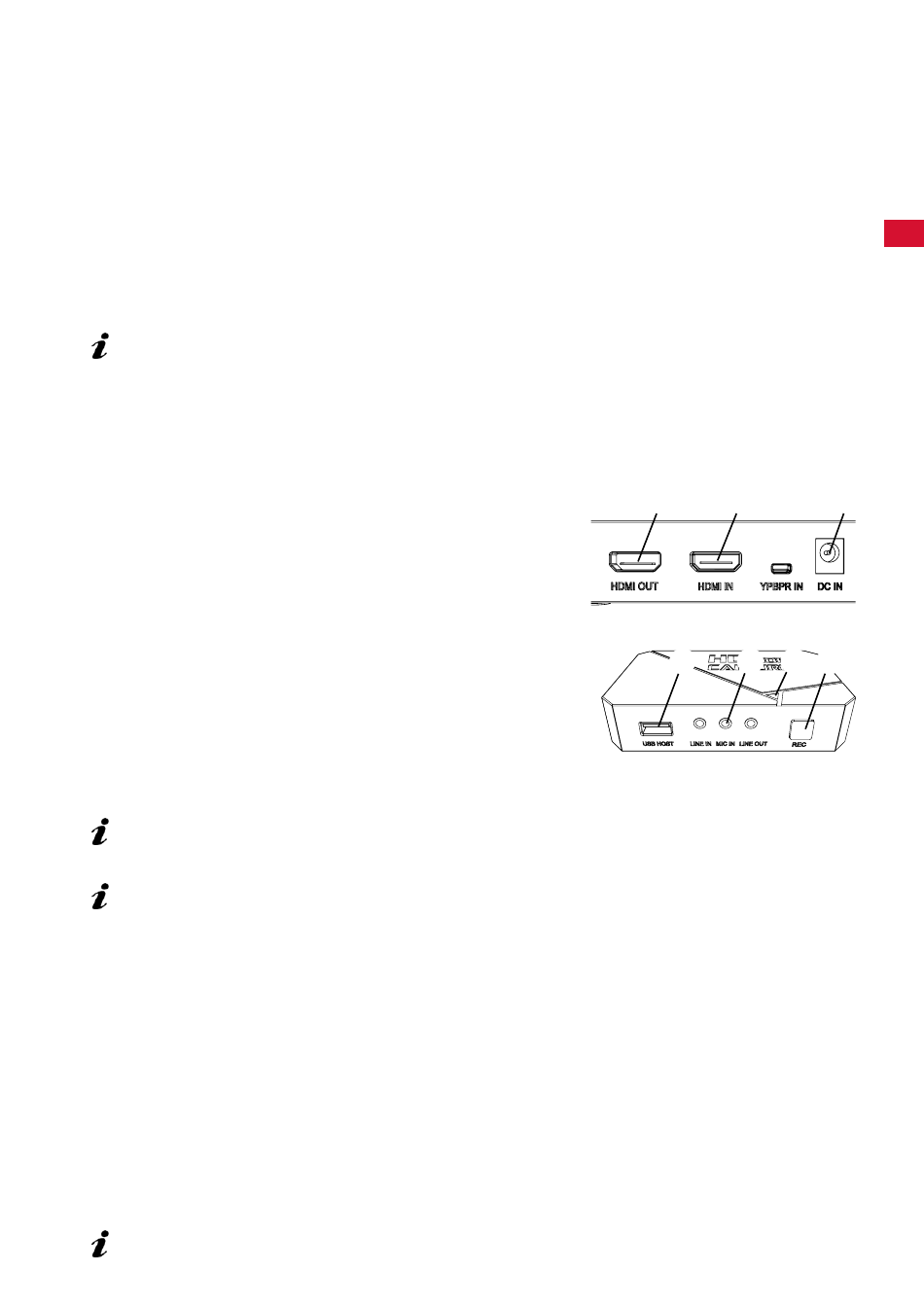

50 51
Fig. 35
53 54 55 56
Fig. 36
pt
52
