4.3.4

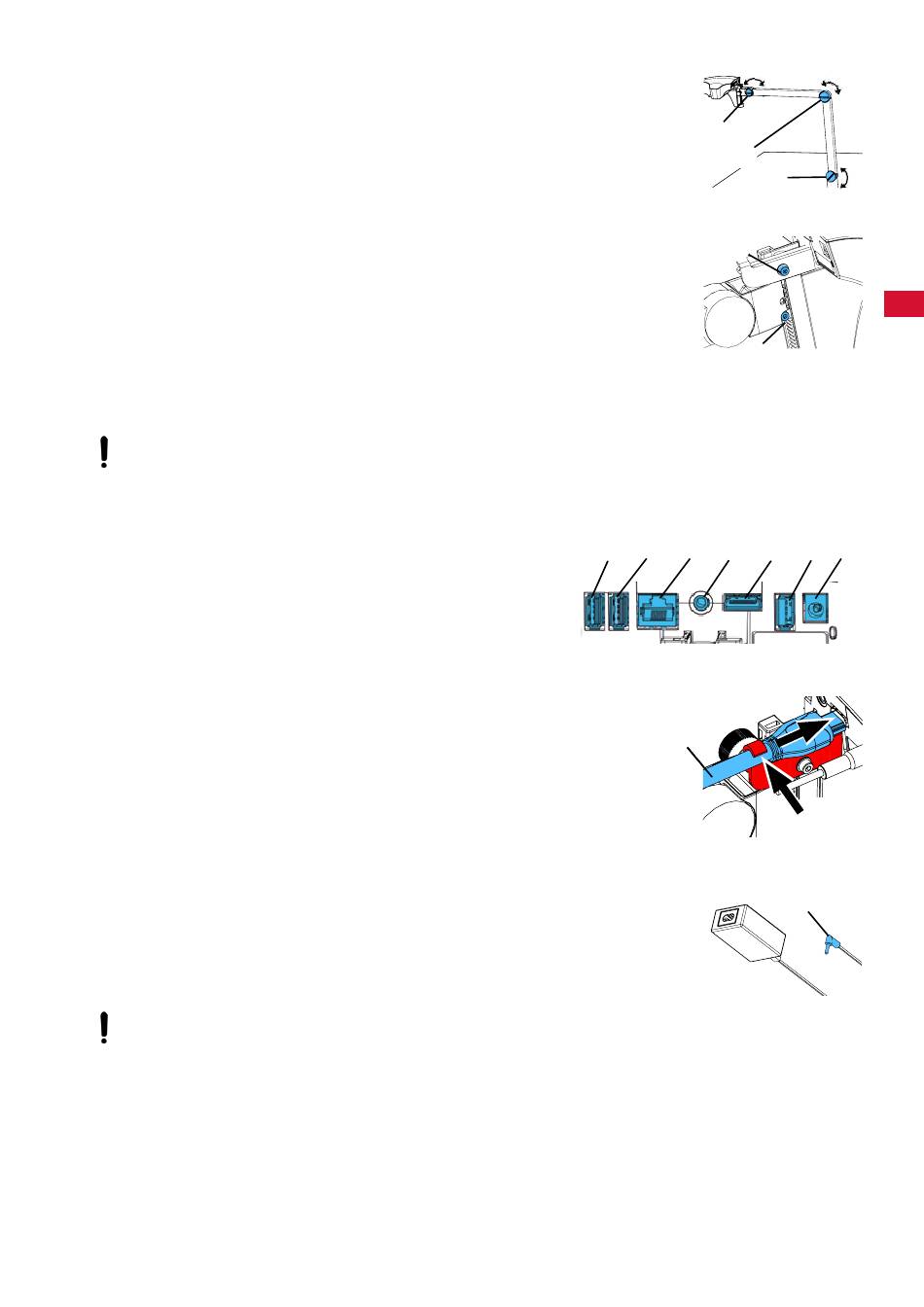

Регулировка силы зажима
Для обеспечения стабильного положения головки силу зажима
трех шарнирных механизмов можно отрегулировать индивиду-
ально.
• Кронштейн
- Крепежный винт на головке (31).
- Средний зажимной винт (32).
- Зажимной винт на ножной части (33).
• Поворот головки вправо / влево
- Зажимной винт (34) с прилагаемым инструментом (9, Pис. 1).
• Регулировка по высоте
- Зажимной винт (35) с прилагаемым инструментом (9, Pис. 1).
4.4
Подключение к электричеству
Различные соединительные штекеры и соответствующие гнезда для подключения имеют
цветную маркировку. При подключении обратите внимание на соответствие цветных мар-
кировок! Неправильно подключенные компоненты могут быть повреждены из-за слишком
высокого напряжения!
4.4.1
Разъемы на головке
USB-накопитель и кабели подключаются на задней стороне
головной части (рис. 12-a).
⇒ Кабель монитора ==> HDMI-разъем (21).
Кабель HDMI (36) сначала вытянуть назад и затем вы-
нуть из зажима.
⇒ Кабель педали ==> разъем (23).
⇒ Кабель мыши ==> разъем (24).
⇒ USB-накопитель ==> разъем (22).
⇒ Сетевой удлинительный кабель ==> в разъем (25).
⇒ Электропитание головки (встроено в кронштейн) ==>
разъем (20).
⇒ Флеш-накопитель Renfert CONNECT ==> интерфейс Renfert
CONNECT (26).
4.4.2
Блок питания головки EASY view 3D
Блок питания EASY view 3D (4, Pис. 1) имеет кабель с угловым
штепсельным штекером (37).
⇒ Штепсельный штекер вставьте в гнездо кабеля электропита-
ния на ножке кронштейна.
Обратите внимание на соответствие цветных кодов сое-
динительного кабеля и гнезда для подключения!
Ни в коем случае не вставлять штепсельный штекер в
гнездо для педали (23, Pис. 12-a)! Это приведет к разруше-
нию головки.
⇒ Подключите сетевой кабель к блоку питания и к общедомо-
вой розетке.
22
- 9 -
31
32
33
Pис. 10
34
35
Pис. 11
24
25
23
21
26
Pис. 12 -a
2.
2.
36
36
1.
1.
Abb. 12-b
Pис. 12-b
37
Pис. 13
ru
20
