8.3
Retirar / Introducir el cable de / en la canaleta de cables
Por diferentes motivos, p� ej�, al conectar una grabadora HDMI, se deben retirar los que se encuentren
tendidos sobre el brazo de sujeción o introducir otros cables nuevos� Para ello, véanse asimismo las
instrucciones ilustradas que figuran al final del presente manual.
El cable del suministro de tensión del cabeza viene integrado en el brazo de sujeción y no se
puede retirar.
8.3.1
Retirada del cable
es
⇒ A excepción del suministro de tensión (20, Fig� 12-a), se deben retirar
todos los conectores del cabezal�

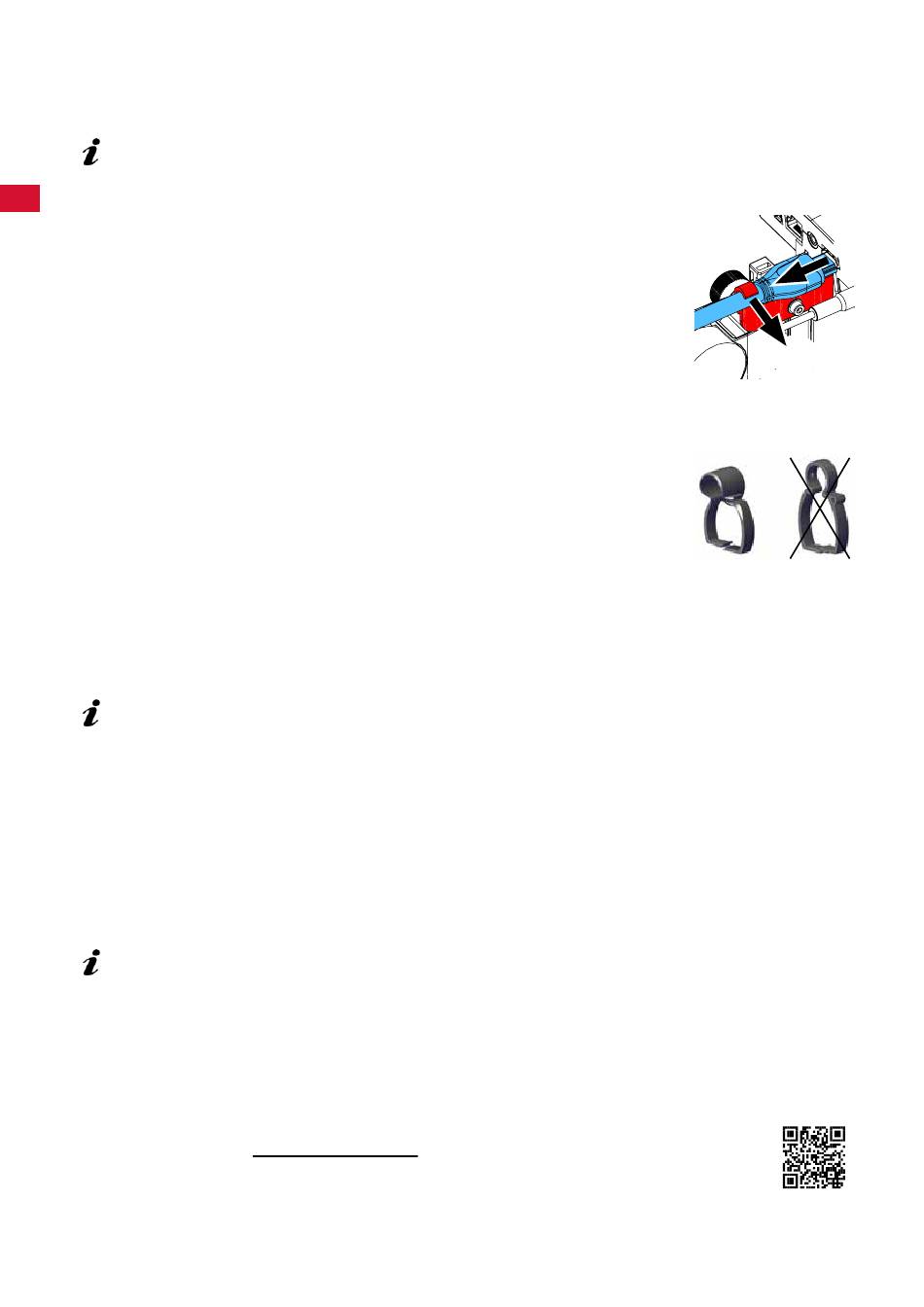

⇒ Retirar el cable HDMI primero recto hacia atrás y, posteriormente, del
clip de sujeción�
⇒ Retire la canaleta de cables del brazo de sujeción�
⇒ Retire los clips de sujeción�
⇒ Retire el sujetacables de la base de la canaleta de cables� Preste
atención a que no se dañe ningún cable�
⇒ Retire el cable deseado a través de las laminillas de la canaleta de
cables�
8.3.2
Introducción del cable en la canaleta de cables
Para introducir cables nuevos, existen dos clips de sujeción como dis-
positivo introductor�
⇒ Coloque la canaleta de cables sobre una superficie lisa.
⇒ Rodee con el dispositivo introductor los cables existentes en la cana-
leta de cables�
⇒ Presione por completo el dispositivo introductor�
⇒ Introduzca el dispositivo introductor con el extremo final oblicuo entre
3 y 4 laminillas hacia dentro en la canaleta de cables�
⇒ Guíe el conector del cable a introducir a través del dispositivo intro-
ductor y presione el cable a través de la canaleta de cables abierto
por el dispositivo introductor�
Se debe prestar atención a que el conector se introduzca por el lado correcto.
⇒ Sujete la canaleta de cables detrás del dispositivo introductor�
⇒ Guíe el dispositivo introductor y el conector del cable a introducir hasta el otro extremo a través de la
canaleta de cables� Preste atención a que el conector no salga del dispositivo introductor�
⇒ Retire el dispositivo introductor�
⇒ Introduzca el cable hasta que en el lado del cabezal EASY view+ 3D sobresalgan aprox� 20 cm de la
canaleta de cables para no obstaculizar el cabezal al girar�
⇒ Fije los cables en el lado opuesto de la canaleta de cables con un sujetacables en la canaleta para que
no se caigan�
⇒ Coloque todos los clips de sujeción en la canaleta de cables y sujete la canaleta de cables en el brazo
de sujeción�
Los clips de sujeción que figuran como dispositivo introductor, se adaptan a la parte superior del
brazo de sujeción, los demás se adaptan a la inferior.
⇒ Introduzca los cables del cabezal�
⇒ Introducir el cable HDMI primero en el clip de sujeción y, posteriormente, de forma recta en el conector�
⇒ Introduzca de nuevo el otro lado de los cables�
También se pueden introducir varios cables juntos�
8.4
Piezas de recambio
Encontrará las piezas de desgaste o de recambio en la lista de piezas de recam-
bio en Internet en www.renfert.com/p918.
Introduzca aquí el número de artículo siguiente: 2400 3000�
Las piezas excluidas de la prestación de garantía (piezas de consumo, piezas
sujetas a desgaste) vienen especificadas en la lista de piezas de recambio. El
número de serie y la fecha de fabricación están indicados en la placa identifica-
dora del aparato�
- 22 -
1.
2.
Fig. 42
Fig. 43
