4.3.4

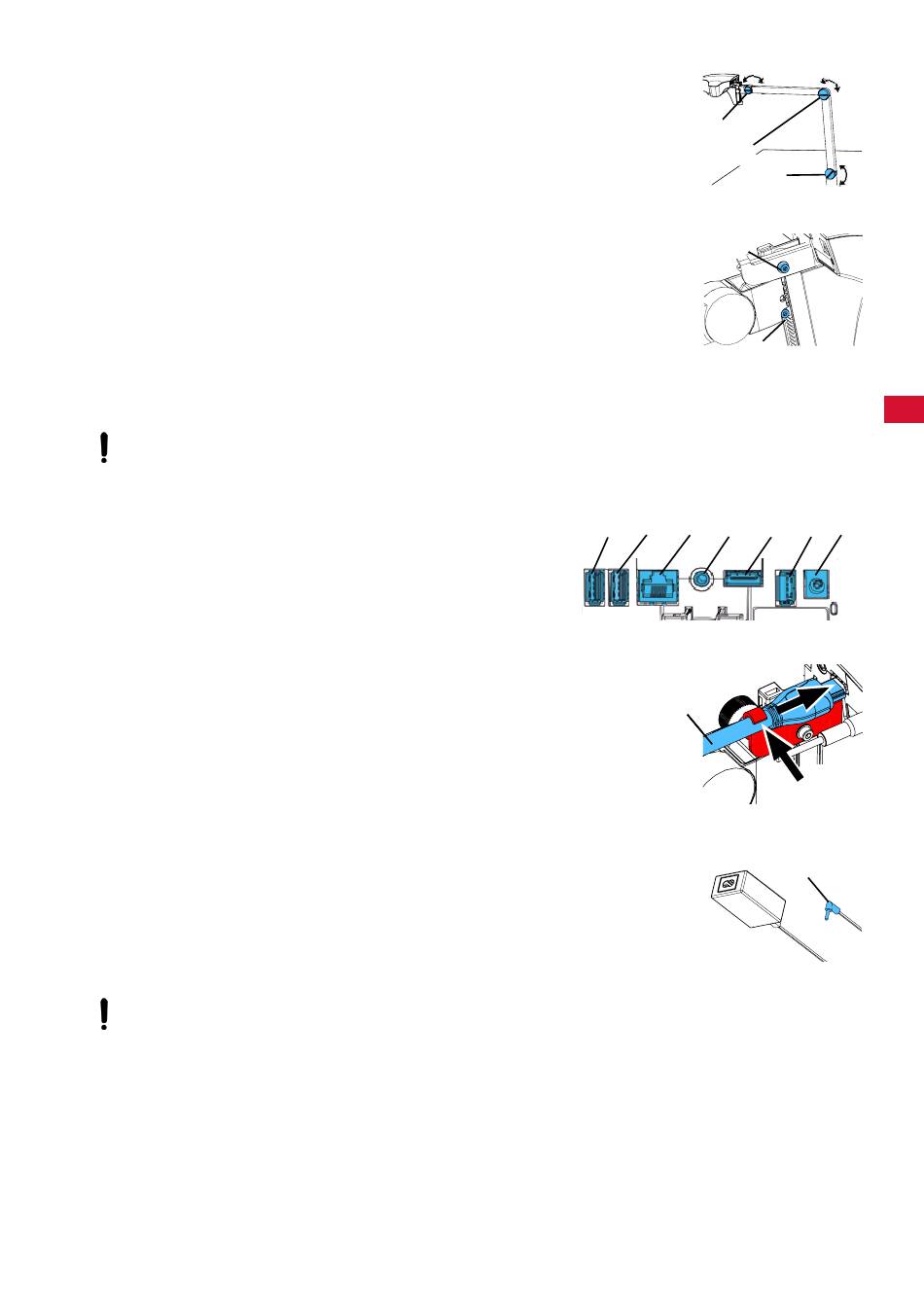

締め付け力の調節
ヘッドを安定した位置に保つため、三つのジョイント部の締め付け力
を個別に調節することができます。
• サポートアーム
- ヘッドのネジを締めます（31）。
- 中央部のネジを締めます（32）。
- ベース部のネジを締めます（33）。
• ヘッドの左右への旋回
- 付属のツール（9、図1）を使ってネジ（34）を締めます。
• 高さ調節
- 付属のツール（9、図1）を使ってネジ（35）を締めます。
4.4
電気の接続
ケーブルと関連するソケットはカラーコードによって識別されています。接続する際にはカラーコード
が一致するようにご注意ください！不適切な接続をした場合には、高電圧による損傷を招く恐れがあり
ます。
4.4.1 ヘッドの接続
⇒ USBメモリとケーブルは、ヘッドユニット背面で接続しま
す（図12-a）。
⇒ モニターケーブル ==> HDMI接続（21）。
HDMIケーブル（36）を固定クリップに接続し、ソケット
にまっすぐ接続します。
⇒ フットスイッチケーブル ==> 接続端子（23）。
⇒ マウスケーブル ==>接続端子（24）。
⇒ USBメモリースティック ==> 接続端子（22）。
⇒ ネットワーク拡張ケーブル ==> （25）に接続。
⇒ ヘッドの電源装置（サポートアームに組み込まれています）
==> 接続端子（20）。
⇒ Renfert CONNECT スティック ==> Renfert CONNECT インタ
ーフェイス(26)。
4.4.2
イージービュー3Dのヘッドの電源装置
イージービュー3Dの電源装置（4、図1）のケーブルには、L字型
ジャックプラグ（37）が付いています。
⇒ 電源装置のケーブルについているソケットにジャックを差し込
みます。ソケットは、サポートアームのベースのところに突き
出ています。
ケーブルをソケットに差し込む場合には、カラーコードが一致
するようにご注意ください。
決して、プラグをフットスイッチ（23、図12-a）の接続部に差し
込まないでください！ヘッドが壊れます。
⇒ 電源コードを電源装置と建物の壁コンセントに差し込みます。
22
- 9 -
31
32
33
34
35
24
25
23
21
26
2.
2.
36
36
1.
1.
Abb. 12-b
図12-b
37
図10
図11
ja
20
図12-a
図13
