Renfert EASY view+ 3D Original Bedienungsanleitung Seite 24

8.3 Kabel aus Kabelkanal entfernen / in Kabelkanal einfädeln
de
Aus unterschiedlichen Gründen, z�B� beim Anschluss eines HDMI-Video-Recorders, müssen Kabel, die
im Kabelkanal auf dem Haltearm verlegt sind, herausgenommen oder neue eingefügt werden�
Siehe dazu auch die bebilderte Anleitung am Ende dieser Bedienungsanleitung�
Das Kabel der Spannungsversorgung des Kopfteils ist in den Halterarm integriert und kann nicht
herausgenommen werden.
8.3.1 Kabel herausnehmen
⇒ Mit Ausnahme der Spannungsversorgung (20, Abb� 12-a) alle Stecker am
Kopfteil abziehen�

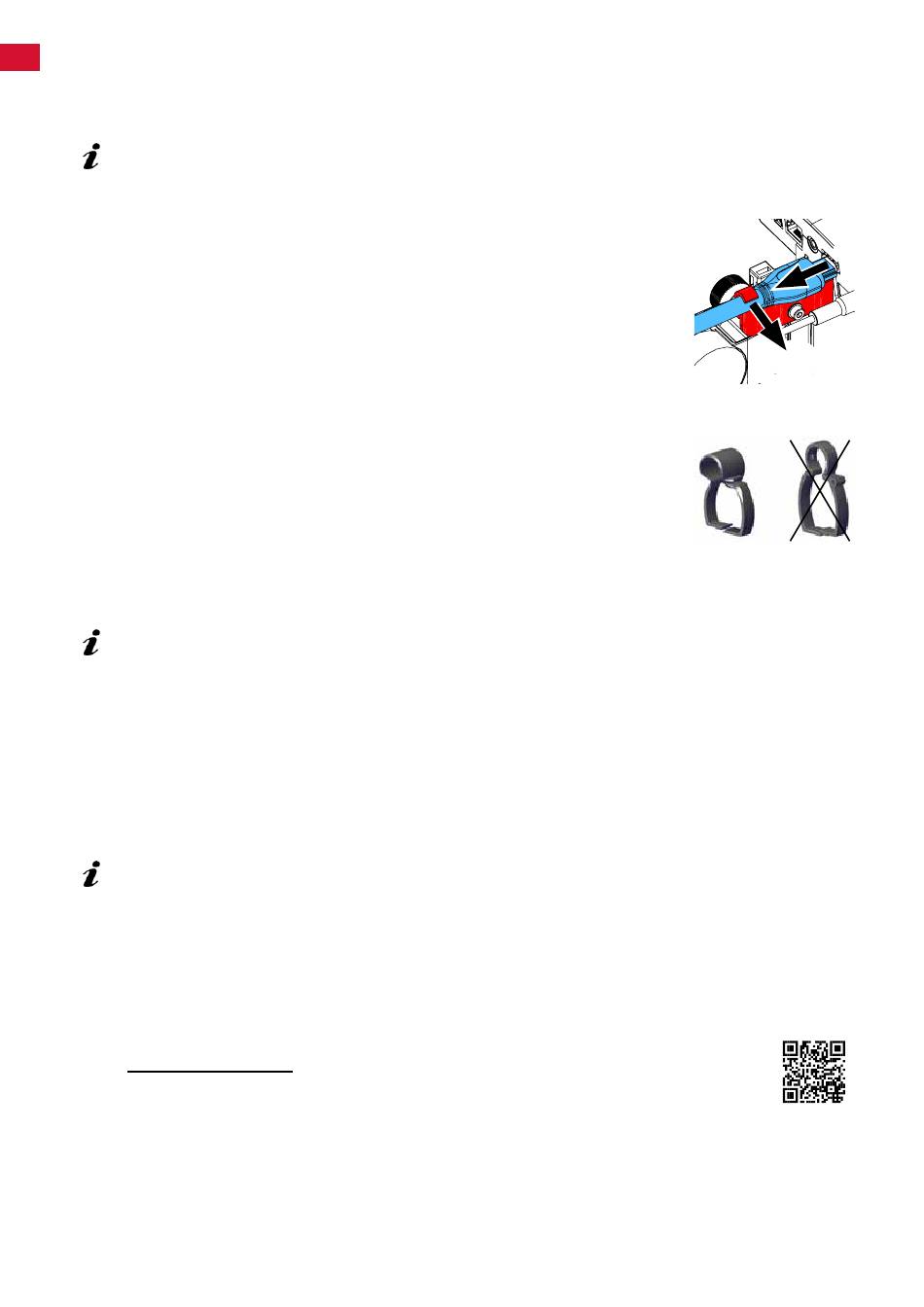

⇒ HDMI-Kabel erst gerade nach hinten herausziehen und dann aus dem Halte-
Clip herausnehmen�
⇒ Kabelkanal vom Haltearm abnehmen�
⇒ Halteclipse entfernen�
⇒ Kabelbinder am Fußende des Kabelkanals entfernen� Dabei darauf achten,
dass keine Kabel beschädigt werden�
⇒ Gewünschtes Kabel durch die Lamellen des Kabelkanals herausziehen�
8.3.2 Kabel in Kabelkanal einziehen
Um neue Kabel einzuziehen sind zwei Halteclipse als Einführhilfe gestaltet�
⇒ Kabelkanal auf eine ebene Unterlage legen�
⇒ Mit Einführhilfe die bereits im Kabelkanal vorhandenen Kabel umfassen�
⇒ Einführhilfe ganz zusammendrücken�
⇒ Einführhilfe mit dem abgeschrägten Ende voran 3 bis 4 Lamellen weit in den
Kabelkanal einschieben�
⇒ Stecker des einzuziehenden Kabels durch die Einführhilfe führen und Kabel in
den durch die Einführhilfe geöffneten Kabelkanal drücken.
Darauf achten, dass der Stecker von der richtigen Seite her eingezogen wird.
⇒ Kabelkanal hinter der Einführhilfe festhalten�
⇒ Einführhilfe und Stecker des einzuziehenden Kabels bis zum anderen Ende durch den Kabelkanal zie-
hen� Dabei darauf achten, dass der Stecker nicht aus der Einführhilfe herausrutscht�
⇒ Einführhilfe entfernen�
⇒ Kabel so weit durchziehen, dass sie auf der Seite des EASY view+ 3D Kopfteils ca� 20 cm aus dem
Kabelkanal herausragen, um das Kopfteil beim Schwenken nicht zu behindern�
⇒ Auf der gegenüberliegenden Seite des Kabelkanals die Kabel mit einem Kabelbinder am Kabelkanal
fixieren, gegen Verrutschen sichern.
⇒ Alle Halteclipse auf Kabelkanal aufclipsen und Kabelkanal am Haltearm befestigen�
Halteclipse, die als Einführhilfe gestaltet sind, passen auf dem oberen Teil des Haltearms, die
übrigen auf den unteren.
⇒ Kabel am Kopfteil einstecken�
⇒ HDMI-Kabel erst in Halte-Clip einstecken und dann gerade in die Buchse stecken�
⇒ Andere Seite der Kabel wieder einstecken�
Es können auch mehrere Kabel zusammen eingezogen werden�
8.4 Ersatzteile
Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter
www.renfert.com/p918�
Geben Sie dort die folgende Artikelnummer ein: 2400 3000�
Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile)
sind in der Ersatzteilliste gekennzeichnet�
Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte-
Typenschild�
- 22 -
1.
2.
Abb. 42
Abb. 43
