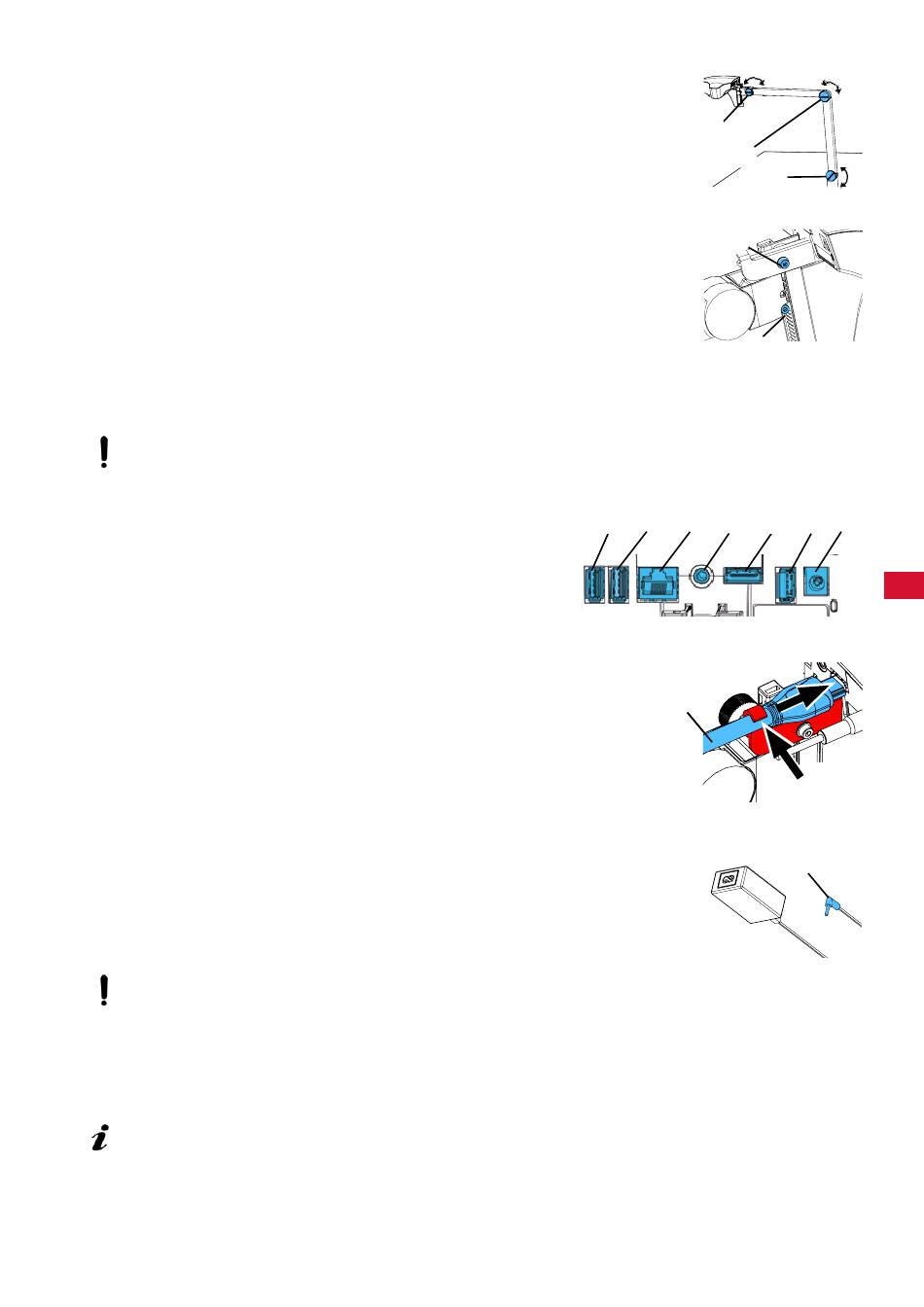

4.3.4 Podešavanje sile stezanja
Kako bi postigli stabilnu poziciju glave, sila stezanja tri spoja može
se podesiti za svaki posebno�
• Nosač
- Pričvrstite vijak na glavi (31).
- Srednji stezni vijak (32)�
- Spojite vijak na dijelu baze (33)�
• Okrećući galvu lijevo/desno
- Stezni vijak (34) pomoću priložene alatke (9, Sl. 1).
• Podešavanje visine
- Stezni vijak (35) pomoću priložene alatke (9, Sl. 1).
4.4 Električni priključak
Nekoliko utikača i odgovarajuće priključne utičnice su definirane kodiranjem u boji. Pri spajanju
komponenti, provjerite je li kod u boji odgovarajući! Neispravno spojene komponente mogu se
oštetiti previsokim naponom!
4.4.1 Spojevi na glavi
USB flash drive i kablovi su povezani na stažnjoj strani glavne
jedinice (Sl� 12-a)�
⇒ Monitor kabel ==> HDMI priključak (21).
Ukljlučite HDMI kabel (36) u pričvrsnu kopču i zatim ga uklju-
čite ravno u utičnicu.
⇒ Kabel za nožni prekidač ==> priključak (23).
⇒ Kabel za miša ==> priključak (24).
⇒ USB memorijski stick ==> priključak (22).
⇒ Mrežni produžni kabel ==> u priključak (25).
⇒ Napajanje glave (integrirano u nosaču) ==> priključak (20).
⇒ Renfert CONNECT stick ==> Renfert CONNECT sučelje (26).
4.4.2 EASY view 3D glavno napajanje
EASY view 3D napajanje (4, Sl. 1) ima kabel s jednim kutnim
utikačem (37).
⇒ Uklljučite utikač u utičnicu na kablu za napajanje, koji izlazi iz
baze potpornog držača.
Provjerite je ili spravan kod u boji između priključnog kabe-
la i utičnice!
Nikad nemojte uključiti utikač u priključak za nožni prekidač
(23, Sl. 12-a)! Ovo će uništiti glavu.
⇒ Umetnite napojni kabel u jedinicu za napajanje i u utičnicu na
zidu�
4.4.3 Spajanje monitora
Samo za artikal br� 2400�3000�
Predmet br. 2400.4000 ne uključuje monitor!
Ukoliko koristite EASY view+ sa svojim osobnim monitorom, pratite sigurnosne upute i upute za
korištenje. Taj monitor mora imati punu 1920 x 1080 HD rezoluciju.
Ukoliko je monitor opremljen HDMI priključkom, HDMI-DVI kabel se mora zamijeniti s HDMI-HDMI kabe-
lom koji je priložen.
Kako zamijeniti HDMI-DVI kabel s priloženim HDMI-HDMI kabelom, vidite poglavlje 8.3 i ilustrirane upute
na kraju ovog priručnika.
22
- 9 -
31
32
33
Sl. 10
34
35
Sl. 11
24 25 23 21 26
Sl. 12-a
2. 2.
36 36
1.
1.
Abb. 12-b Sl. 12-b
37
Sl. 13
20
