7.1 EASY view 3D HDMI-Video-Recorder
HDMI-Video-kaydedicisiyle video sekansları bir USB-belek çubuğuna kaydedebilir ve sesli olarak kayde-
dilebilir. Bu amaçla HDMI-Video-kaydedicisi kafa bölümü ile monitör arasına yerleştirilir.
HDMI-Video-kaydedicisine USB-bellek çubuğu bağlanır.
7.1.1 Bağlantı
Monitörün HDMI-DVI-kablosu HDMI-Video-kaydedicisinin HDMI-HDMI-kablosuyla (ürünün yanı sıra
teslim edilmiştir) değiştirilmelidir.
⇒ Gerilim besleme bağlantısı (20, Resim 2) hariç kafa bölümündeki tüm fişleri çekip çıkarınız.
⇒ Tutucu klipsleri uzaklaştırınız ve kablo kanalını çıkarınız.
⇒ Monitörün HDMI-DVI-kablosunu kablo kanalından dışarı çıkarı-
nız.
⇒ HDMI-Video-kaydedicisinin HDMI-HDMI-kablosunu takma asis-
tanı yardımıyla kablo kanalına geçiriniz. Aynı zamanda bakınız
Bölüm 8.3.
⇒ Tutucu klipsleri yeniden takınız ve kablo kanalını tutucu kola
sabitleyiniz.
⇒ HDMI-Video-kaydedicisinin HDMI-HDMI-kablosunu kafa bölü-
mündeki bağlantıya (21, Resim 2) ve HDMI-kaydedicisindeki
HDMI IN (51) bağlantısına sokunuz.
⇒ Monitörün HDMI-DVI-kablosunu HDMI-kaydedicisindeki
HDMI OUT (50) bağlantısına sokunuz.
⇒ Bir başka USB-bellek çubuğunu, USB HOST (53) bağlantısına
sokunuz.
⇒ HDMI-Video-kaydedicisinin adaptörünü DC IN (52) bağlantısına
bağlayınız. Konnektörler ve bağlantı soketlerinin birbirine uygun
renklerle atanmasına dikkat ediniz.
⇒ Fişi bina tesisatına ait prize sokunuz.
♦ Sinyal LED-lambası (55) yeşil yanar ve cihazın kayda hazır
olduğunun sinyalini verir.
Eğer ürünle birlikte teslim edilen USB-bellek çubuğu kayıt aracı olarak kullanılıyor ve HDMI-Video-
kaydedicisine bağlanıyorsa, artık screen shot'lar kaydedilemez. Eğer hem screen shot'lar hem de
video sekansları kaydedilecekse, ilave bir USB-bellek çubuğu kullanılmalıdır.
Kayıtlar ancak HDMI-Video-kaydedicisinin devreye alınmasından yaklaşık 30 saniye sonra veya
USB-bellek çubuğu sokulduktan yaklaşık 30 saniye sonra mümkündür.
7.1.2 Video kaydı
Bağlı HDMI-Video-kaydedicisinde video sekansları bağlı bir kayıt aracına, örneğin USB-bellek çubuğuna
alınabilir. Bu bağlamda kafa bölümünden monitöre gönderilen ekran verileri kaydedilmektedir.
Video sekansları hem 2D hem de 3D modunda kaydedilebilir. 3D-video sekanslarını daha sonra bir PC'de
izleyebilmek için bir 3D-özellikli monitör ve yine bir 3D - gözlüğü gereklidir.
Video sekanslarının kaydedilmesi için:
⇒ HDMI-Video-kaydedicisindeki REC-tuşuna (56, Resim 35) basınız.
♦ Video kaydı başlatılır.
♦ Sinyal LED-lambası (55, Resim 35) kırmızı yanar.
⇒ HDMI-Video-kaydedicisindeki REC-tuşuna yeniden basınız.
♦ Video kaydı sonlandırılır ve veriler bellek aracına kaydedilir.
♦ Sinyal LED-lambası kırmızı yanıp söner; veriler kaydedilir.
♦ Sinyal LED-lambası yeşil yanar; HDMI-Video-kaydedicisi artık yeni bir kayıt için hazırdır.
Sinyal LED-lambası kırmızı yanarken veya yanıp sönerken USB-bellek çubuğu çıkartılamaz, çünkü
veriler o zaman doğru bir biçimde kaydedilemez ve bunun sonucu veri kaybıdır.
7.1.3 Sesli video kaydı
Ürünün ekinde teslim edilen Headset ile video sekansları kayıt sırasında yorumlarla donatılabilir.
Bu amaçla Headset'in mikrofonu bağlanabilir.
⇒ Headset'in mikrofon kablosunu (pembe fiş) MIC IN bağlantısına (54, Resim 35) (pembe karakterizas-
yon) sokunuz.
- 19 -

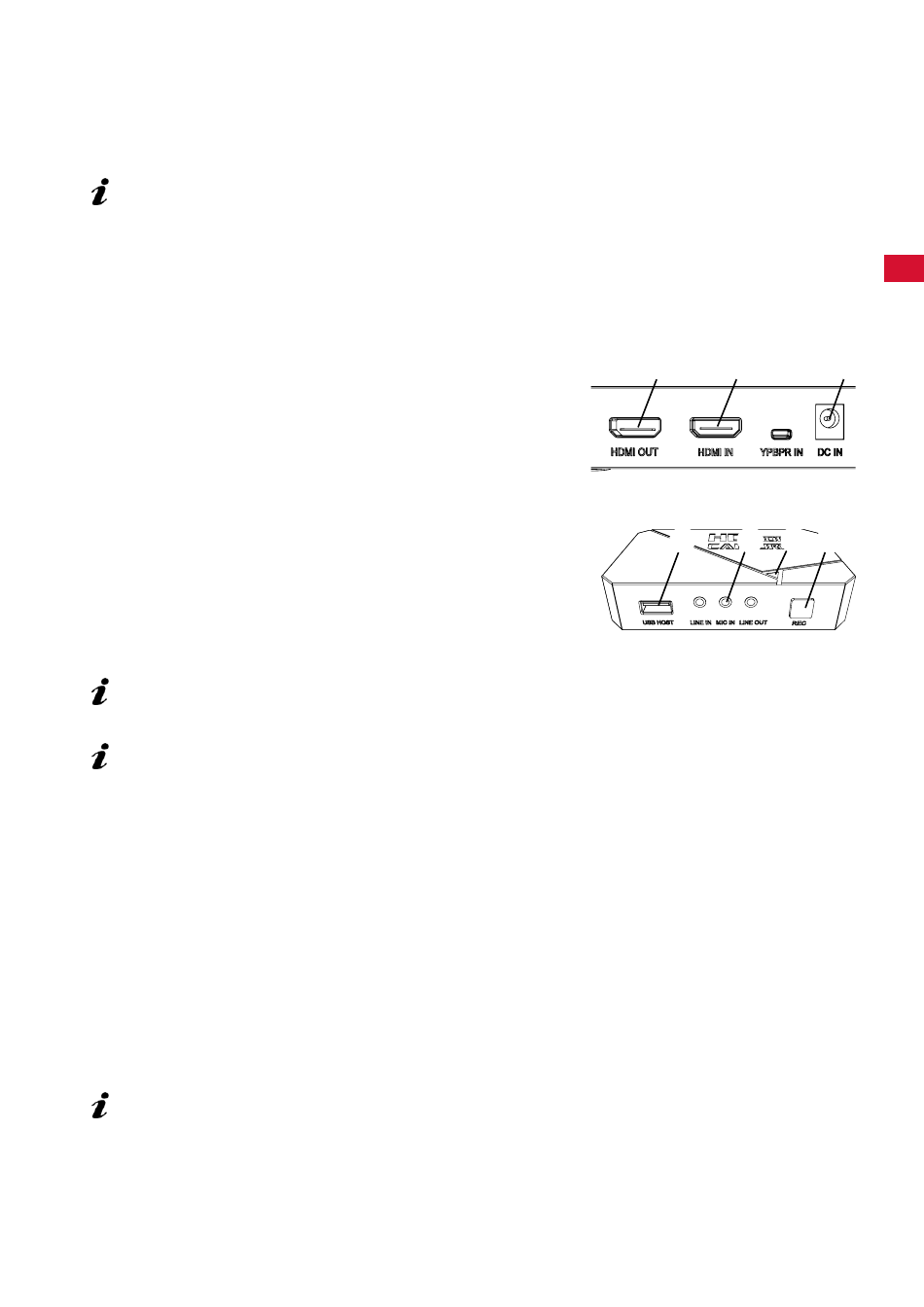

50 51
