4.3.1
Montar o braço de suporte
O braço de suporte deve ser montado preferencialmente no
lado traseiro ou lateral do tampo da mesa e a uma distância
mínima de 400 mm em relação à borda da frente da mesa.
Deste modo, a área de ação do braço de suporte pode ser
aproveitada de forma ideal.

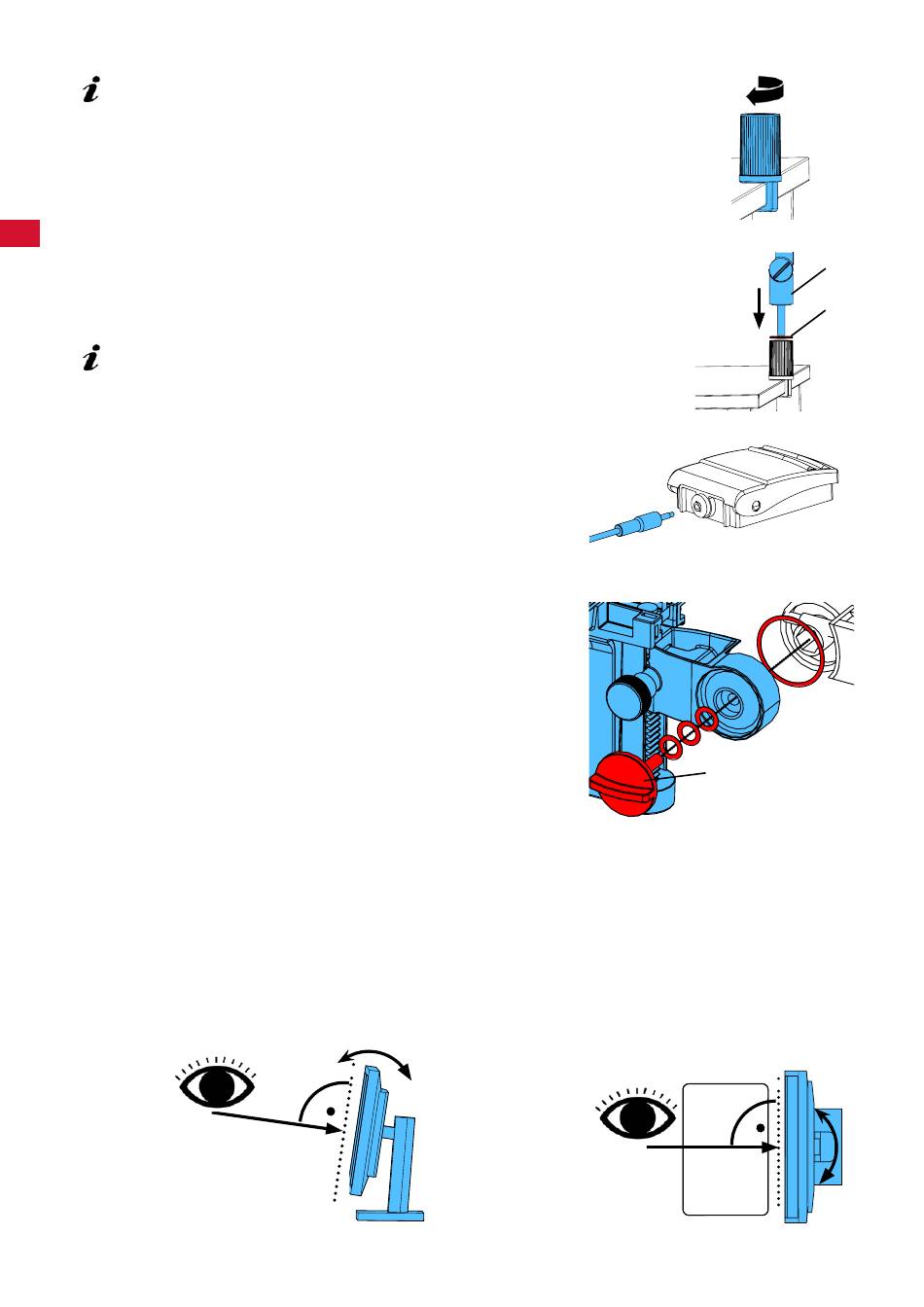

⇒ Monte a base com grampo universal no lado traseiro ou lateral
do tampo da mesa (Fig� 4)�
O grampo universal é adequado para tampos de mesa com uma
pt
espessura de 18 a 74 mm�
Para mais possibilidades de fixação, ver cap. 3.4.
⇒ Encaixe o braço de suporte (2) na base. Certifique-se de que o
disco vermelho de plástico (30) fica posicionado entre a base e
o braço de suporte�
O cabo para alimentação de tensão da cabeça está integrado
no braço de suporte e os cabos para o mouse, o pedal e o
monitor já estão introduzidos no duto de cabos existente no
lado traseiro do braço de suporte.
⇒ Coloque o mouse (11, Fig� 1) perto da base de mesa�
⇒ Coloque o pedal (10, Fig� 1) debaixo da
4.3.2
Montar a cabeça
Para a montagem da cabeça são necessárias quatro arrue-
las (ver Fig� 7)�
As arruelas pequenas (dourada / preta / dourada) já estão
enfiadas no parafuso de fixação (31) do braço de suporte na
sequência correta� A arruela grande está presa na cabeça
por meio de uma fita adesiva com extremidade vermelha.
⇒ Remova a fita adesiva com extremidade vermelha.
⇒ Desaperte o parafuso de fixação (31) no braço de suporte.
⇒ Enfie o parafuso de fixação com as três arruelas pequenas
através do adaptador da cabeça�
⇒ Certifique-se de que as três arruelas pequenas estão dis-
postas na sequência correta (dourada / preta / dourada) e
que a arruela grande está posicionada tal como mostrado
na figura.
⇒ Aplique o adaptador com o parafuso fixador, apertando o
parafuso até a cabeça deixar de tombar para baixo�
4.3.3
Instalar o monitor
⇒ Posicione o monitor de modo que ele fique de frente para o campo de visão. Der Abstand zum Betrach-
ter sollte zwischen 50 - 70 cm betragen�
⇒ Ajuste o monitor (inclinar, rodar o pé) de modo que todos os planos da linha de visão fiquem perpendi-
culares ao monitor (Fig� 8 / 9)�
mesa�
Fig. 8
- 8 -
Fig. 4
2
30
Fig. 5
Fig. 6
31
Fig. 7
Fig. 9
