7.1.3 Nagrywanie wideo z dźwiękiem
Za pomocą dołączonego zestawu słuchawkowego można wraz z sekwencjami wideo nagrywać także
komentarze. W tym celu do zestawu słuchawkowego musi zostać podłączony mikrofon.
⇒ Kabel mikrofonu zestawu słuchawkowego (różowy wtyk) wetknąć w gniazdo MIC IN (54, Rys. 35)
(oznaczenie różowe).
Zielony wtyk zestawu słuchawkowego nie może zostać wetknięty do zielonego gniazda LINE-OUT,
ponieważ w przeciwnym razie będzie słychać cichy szum.
Aby nagrać wideo np. z muzyką, można do niebieskiego gniazda LINE-IN podłączyć zewnętrzne
źródło audio.
7.2 EASY view 3D Rozdzielacz HDMI systemu
Rozgałęźnik EASY view 3D HDMI umożliwia przesyłanie sygnału wideo 3D lub 2D na drugi monitor
2D/3D firmy Renfert. Sygnał ten jest powielany w niezmienionej formie. Można to wykorzystać na przy-
kład do celów szkoleniowych. W tym celu końcówka głowicy rozdzielacza podłączana jest do wejścia
pl
rozgałęźnika HDMI a do każdego z dwóch wyjść podłączany jest monitor. W przypadku korzystania ze
standardowego monitora PC możliwe jest wyświetlanie tylko obrazów 2D. Konwerter widoku 3D/2D EASY
(patrz 7.3) jest wymagany do podłączenia innych urządzeń do odtwarzania 2D (np. telewizora, monitora,
projektora, rzutnika).

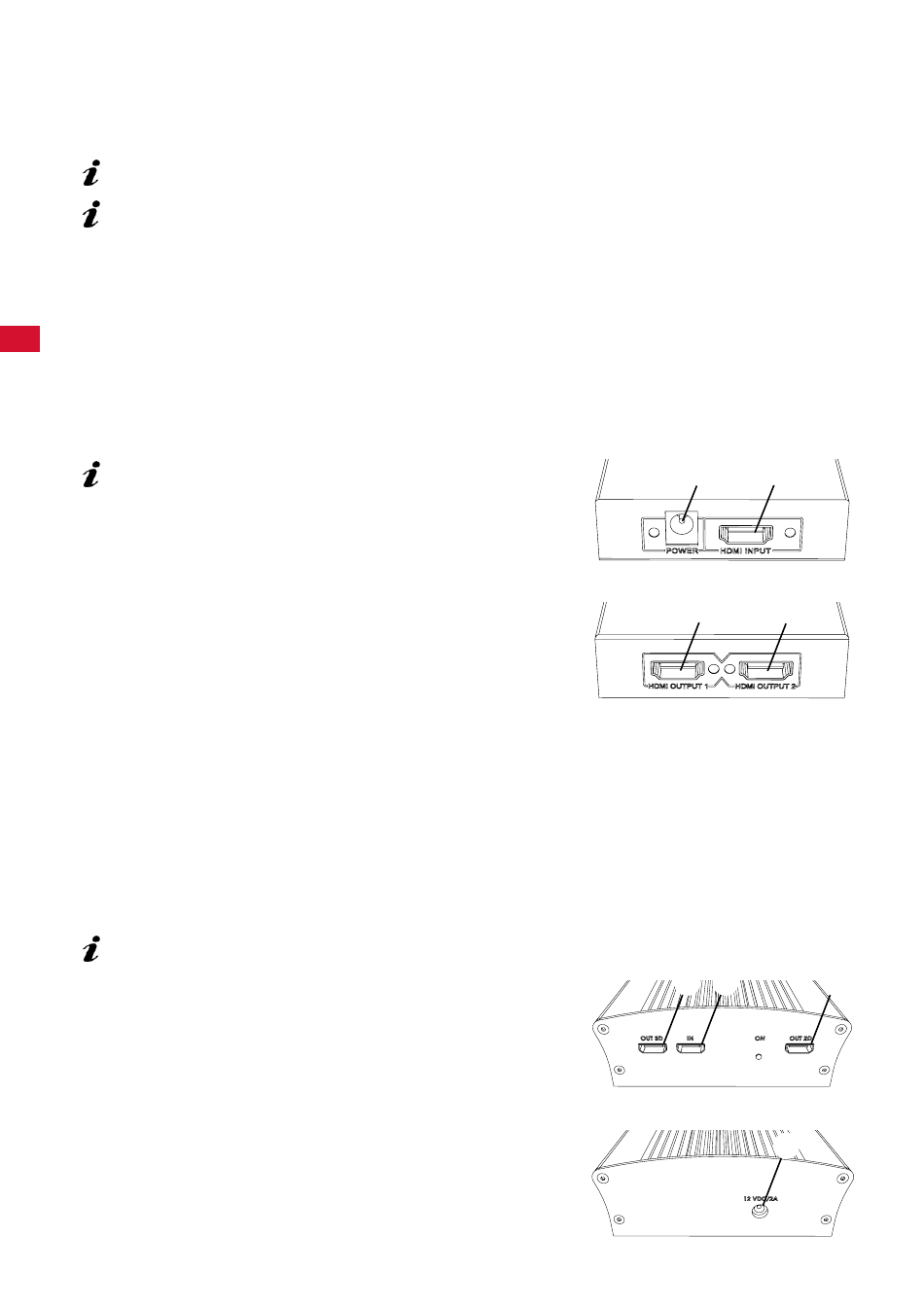

7.2.1 Połączenie
Przewód HDMI-DVI monitora należy zastąpić dostarczonym
kablem HDMI-HDMI.
Aby zastąpić kabel HDMI-DVI dostarczonym kablem HDMI-HDMI,
patrz rozdział 8.3 i ilustracje na końcu niniejszej Instrukcji.
Po wymianie kabli:
⇒ Podłącz kabel HDMI-HDMI do złącza głowicy i wejścia
rozgałęźnika HDMI (58).
⇒ Podłącz kabel HDMI-DVI monitora do wyjścia rozgałęźnika
HDMI (59, 60) i do monitora.
⇒ Podłączyć zasilacz rozgałęźnika HDMI do wejścia zasilania (57).
Upewnij się, że kolor kabla połączeniowego i gniazda
podłączeniowego są zgodne!
7.3 EASY view 3D Konwerter 3D/2D
Dzięki EASY view 3D Converter 3D/2D, sygnał wideo 3D może być wysyłany na istniejący monitor 3D, a
sygnał wideo 2D do dodatkowego urządzenia do odtwarzania 2D (np. telewizor, rzutnik, itp.).
Idealnym rozwiązaniem jest, kiedy np. trener/ demonstrator pracują w trybie 3D a audytorium śledzi jego
pracę nie używając okularów 3D tylko patrząc na dodatkowe urządzenie pracujące w trybie 2D. W tym
celu głowica podłączana jest do wejścia konwertera 2D/3D, do wyjścia 3D monitora 2D/3D firmy Renfert
a do wyjścia 2D inne urządzenie odtwarzające w trybie 2D.
7.3.1 Połączenie
Przewód HDMI-DVI monitora należy zastąpić dostarczonym
kablem HDMI-HDMI.
Aby zastąpić kabel HDMI-DVI dostarczonym kable HDMI-HDMI,
patrz rozdział 8.3 i ilustracje na końcu niniejszej Instrukcji.
Po wymianie kabli:
⇒ Podłącz kabel HDMI HDMI do końcówki głowicy i konwertera
2D/3D-In (62).
⇒ Podłączyć kabel HDMI DVI monitora do konwertera 2D/3D-Out
3D (61) i monitora.
⇒ Podłączyć kabel HDMI drugiego odtwarzacza do konwertera
2D/3D-Out 2D (63). Kabel ten nie jest dostarczany z konwerte-
rem 2D/3D.
⇒ Podłączyć zasilacz konwertera 2D/3D do wejścia 12 VDC (64).
Upewnij się, że kolor kabla połączeniowego i gniazda
podłączeniowego są zgodne!
- 20 -
57 58
Rys. 37
59
60
Rys. 38
61 62 63
Rys. 39
64
Rys. 40
