Монтаж тримача
Тримач краще встановлювати на задній стороні або
збоку, при віддаленні від переднього краю мінімум
400 мм, на кришці стола. Тим самим можна оптимально
використовувати діапазон повороту тримача.
⇒ Змонтувати консоль з універсальним затискачем на задній
стороні або збоку на робочому столі (мал. 4).
Універсальний затискач призначений для столів з товщиною
кришки 18 - 74 мм.
Щодо інших можливостей кріплення див. розділ 3.4.
⇒ Тримач (2) вставити в цоколь. Переконатися, щоб червона
пластмасова шайба (30) була між цоколю та тримачем.
Кабель електроживлення для головки інтегрований в
тримач, кабелі для мишки, педалі керування та моніто-
ру вже розміщені в кабельному каналі на задній стороні
тримача.
⇒ Розмістити мишку (11, мал. 1) поряд з накладкою на стіл.
⇒ Педаль керування (10, мал. 1) розмістити під столом.
4.3.2
Монтаж голівки
Для монтажу головки треба потрібні підкладні шайби (див.
uk
мал. 7).
Три малі підкладні шайби (золота / чорна / золота) вже на-
саджені в правильній послідовності на кріпильний гвинт (31)
на тримачі. Велика підкладна шайба кріпиться з клейкою
стрічкою з червоним кінцем на головці.
⇒ Зняти клейку стрічку з червоним кінцем.
⇒ Кріпильний гвинт (31) ослабити на тримачі.
⇒ Кріпильний гвинт з усіма малими підкладними шайбами
вставити крізь адаптер головки.
⇒ Переконайтесь, щоб три малі підкладні шайби були розмі-
щені у правильній послідовності (золота
а велика підкладна шайба - як вказано на малюнку.
⇒ Одягти адаптер з кріпильним гвинтом та затягнути кріпиль-
ний гвинт, щоб голівка більше не перекидалась вниз.
4.3.3
Встановити монітор
⇒ Так розмістити монітор, щоб він стояв прямо у полі зору. Відстань до спостерігача повинна скла-
дати 50 - 70 см.
⇒ Так вирівняти монітор (відкинути, покрутити на опірній ніжці), щоб напрям погляду на всіх рівнях
був перпендикулярним до монітору (мал. 8 / 9).
/чорна/золота),

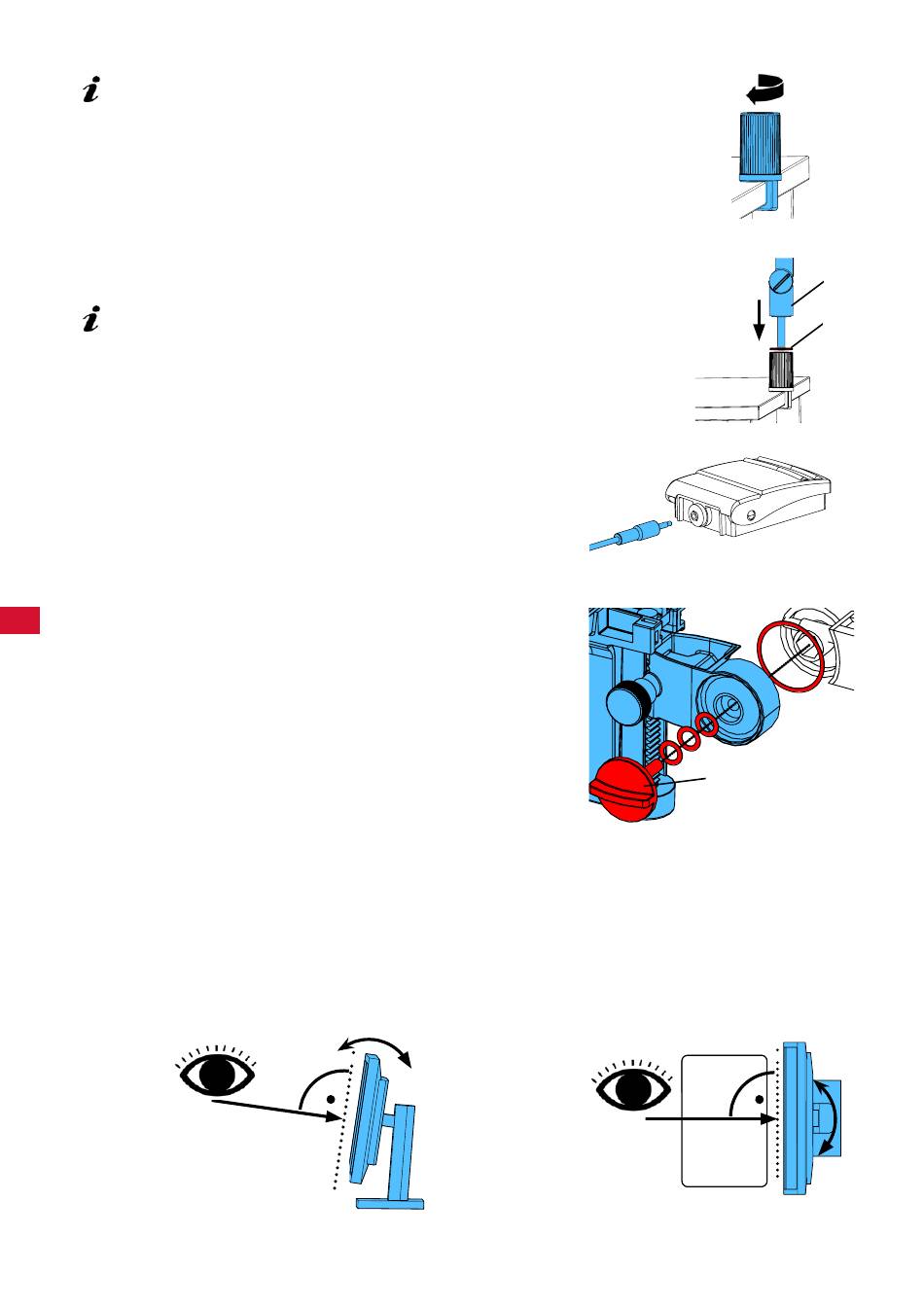

мал. 8
- 8 -
мал. 4
2
30
мал. 5
мал. 6
31
мал. 7
мал. 9
