4.4.3 Conexión del monitor
Solo con el n�º de artículo 2400 3000�
El n.º de artículo 2400 4000 no contiene ningún monitor.
Si se utiliza EASY view+ con un monitor independiente, deben respetarse sus instrucciones de
seguridad y funcionamiento.
Este monitor debe tener una resolución Full HD de 1920 × 1080.
Si el monitor dispone de una conexión HDMI, el cable HDMI-DVI debe sustituirse por el cable Si el monitor dispone de una conexión HDMI, el cable HDMI-DVI debe sustituirse por el cable
es
HDMI-HDMI suministrado� HDMI-HDMI suministrado�
Para cambiar el cable HDMI-DVI por el cable HDMI-HDMI adjunto, véase el cap� 8�3, así como las ins-
trucciones ilustradas que figuran al final del presente manual.

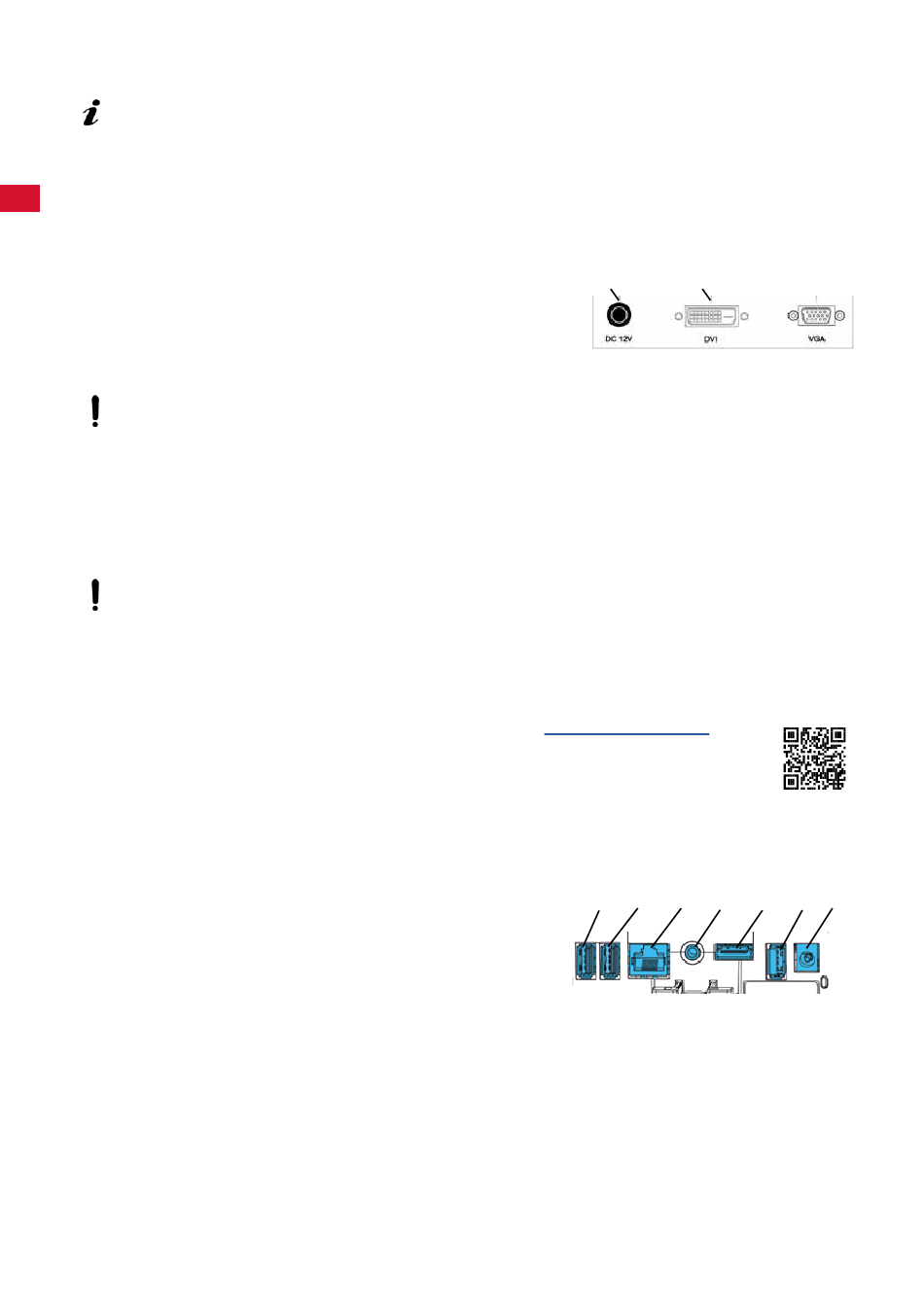

Si utiliza el monitor suministrado por Renfert, proceda como
sigue:
⇒ Cable del monitor ==> entrada DVI del monitor (41)�
⇒ Asegure el conector con los tornillos integrados�
⇒ Alimentación de tensión ==> CC 12 V (40)� El adaptador de red
del monitor (5, Fig� 1) incluye un cable con un conector de CC�
¡Se debe prestar atención a que coincidan los colores tanto
del cable como del zócalo de conexión!
⇒ Introduzca el cable de alimentación tanto en el adaptador de red
como en la toma de corriente de la instalación del edificio.
4.4.4 Memoria Renfert CONNECT
Con la memoria Renfert CONNECT puede conectar EASY+ 3D a la aplicación de Renfert y, p� ej�, des-
cargar imágenes en su dispositivo móvil�
⇒ Introduzca la memoria Renfert CONNECT en la interfaz Renfert CONNECT (26, Fig� 2)�
Asegúrese de que la memoria Renfert CONNECT esté conectada correctamente. En otra conexión
no tiene función y puede dañarse.
4.5 Calibración 3D
Debido a las vibraciones durante el transporte, es posible que se haya modificado el
ajuste de fábrica de la calibración 3D� El resultado es una imagen 3D borrosa�
En este caso, compruebe la calibración 3D y, si es necesario, reajústela�
Encontrará una descripción de cómo hacerlo en Internet, en www.renfert.com/p918�
Introduzca aquí el número de artículo siguiente: 2400 3000�
Cambie al área "Descarga" y seleccione "EASY view + 2400X000 | Calibración"�
5 Manejo
5.1 Conexión
⇒ Conecte el monitor a través de la tecla de conexión / desco-
nexión (8, Fig� 1)�
⇒ Conecte el cabezal a través del interruptor de conexión /
desconexión (7, Fig� 1)�
♦ La iluminación se enciende�
♦ Después de aprox. 20 s aparece una imagen en el monitor�
♦ El número de versión del software EASY view+ aparece en
la parte inferior derecha de la pantalla�
El cono luminoso sobre el apoyo para la mesa describe la zona cuyo centro es detectado por la óptica�
5.1.1 Estado de reserva
Si no se experimenta ningún movimiento debajo del cabezal y si no se ha desplazado el ratón durante
más de 10 minutos, se desconectará la iluminación y la salida del monitor�
La tecla de conexión / desconexión del monitor (8, Fig� 1) parpadeará en tal caso� Al mover el ratón o me-
diante un desplazamiento dentro de la zona de detección de la óptica, se termina el estado de reserva�
5.2 Ajuste del monitor
El monitor se puede emplear en la mayoría de los casos con sus ajustes básicos� Si se utiliza
EASY view+ con un monitor independiente, deben respetarse las instrucciones de uso del monitor�
