4.3.3 모니터 위치 조정
⇒ 영상이 직접 보이도록 모니터의 위치를 조정합니다. 모니터를 보는 사람과의 거리는 50~70 cm여야 합
니다.
⇒ 시청 각도가 모든 면에서 모니터(스탠드 틸트 및 회전)와 수직이 되도록 모니터를 정렬합니다
(그림 8/9).
4.3.4 고정 강도 조정
조인트 세 개의 고정 강도를 각각 조정해야만 안정적인 헤드 위치
를 확보할 수 있습니다.
ko
• 서포트 암
- 헤드(31)의 나사를 조입니다.
- 고정 나사(32)를 중앙에 둡니다.
- 받침대(33)에 나사를 조입니다.
• 좌우로 헤드 스위블 조정
- 동봉된 공구(그림 1, 9)로 나사(34)를 조입니다.
• 높이 조정
- 동봉된 공구(그림 1, 9)로 나사(35)를 조입니다.
4.4
전기 연결부
여러 개의 플러그 및 관련 커넥터 소켓은 색깔별로 구분됩니다. 구성품을 연결할 때, 일관성 있게 색깔별로
연결하십시오! 부적절하게 연결된 구성품은 지나친 고압에 의해 손상될 수 있습니다!
4.4.1 헤드의 연결부
USB 플래시 드라이브와 케이블은 헤드 유닛 후면에 연결됩
니다(그림 12-a).
⇒ 모니터 케이블 ==> HDMI 연결부(21).
HDMI 케이블(36)을 리테이닝 클립에 꽂은 후 소켓에 바로
연결합니다.
⇒ 풋 스위치 케이블 ==> 연결부(23).
⇒ 마우스 케이블 ==> 연결부(24).
⇒ USB 메모리 스틱 ==> 연결부(22).
⇒ 네트워크 연장 케이블 ==> 연결부(25).
⇒ 헤드 전원 공급장치(서포트 암에 내장됨) ==> 연결부(20).
⇒ Renfert CONNECT 스틱 ==> Renfert CONNECT 인터페이
스(26).

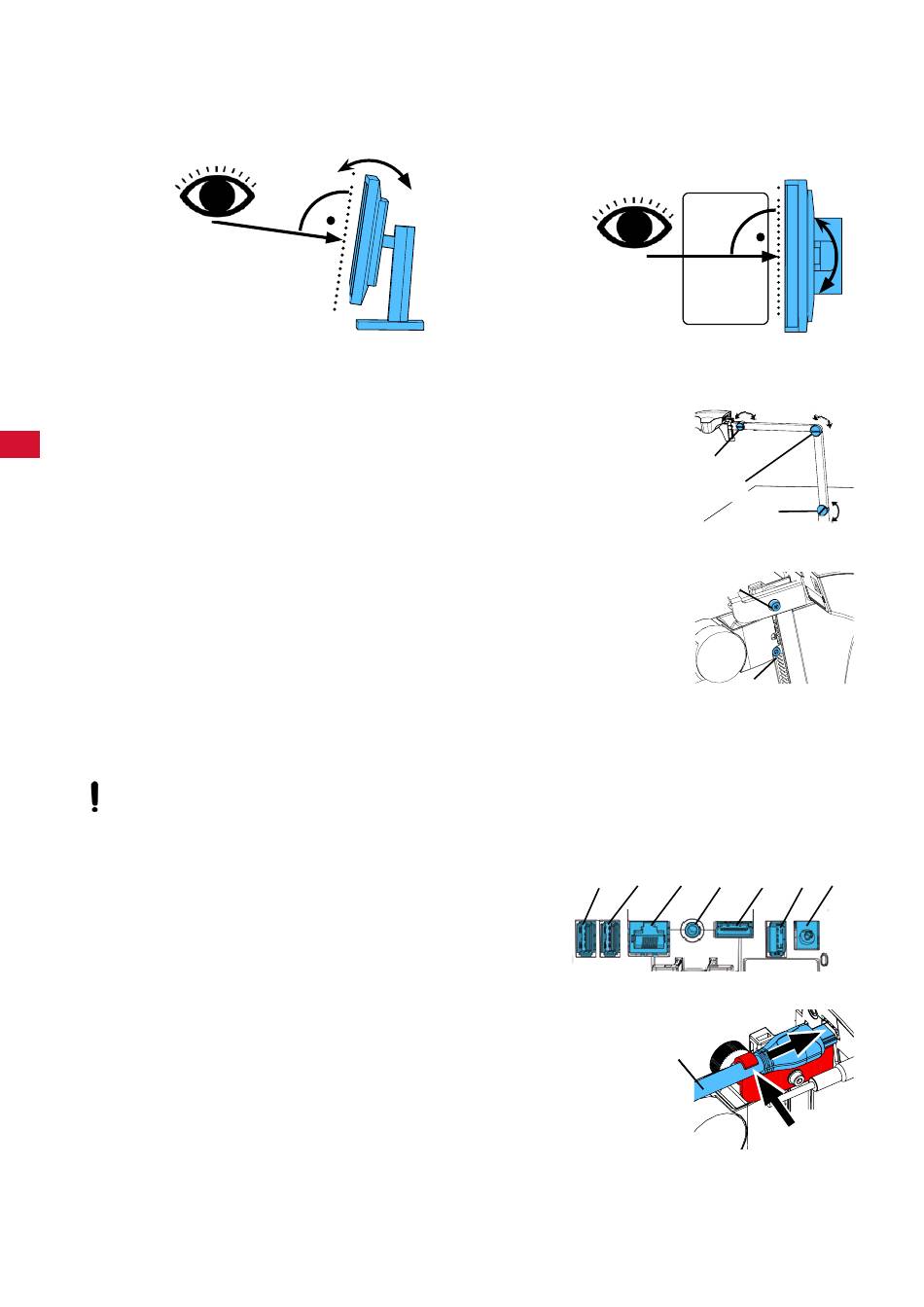

그림 8
- 8 -
31
32
33
34
35
22
24
25
23
21
36
36
그림 9
그림 10
그림 11
26
20
그림 12-a
2.
2.
1.
1.
Abb. 12-b
그림 12-b
