Renfert EASY view+ 3D Original Bedienungsanleitung Seite 410

7.1.3 Snimanje videa sa zvukom
S priloženim slušalicama i mikrofonom, mogu se dodati komentari na video sekvence tijekom snimanja.
Kako bi to učinili, mikorofon mora biti spojen.
⇒ Uključi kabel mikrofona (ružičasti utikač) u MIC IN priključak (54, Sl. 35) (ružičasti znak).
Zeleni utikač sa slušalica se ne smije uključiti u zelenu LINE-OUT utičnicu, inače će se čuti stalni
tihi zvuk.
Kako bi se pohranio video s glazbom, na primjer, jedan vanjski audio izvor se može uključiti u
plavi LINE-IN priključak.

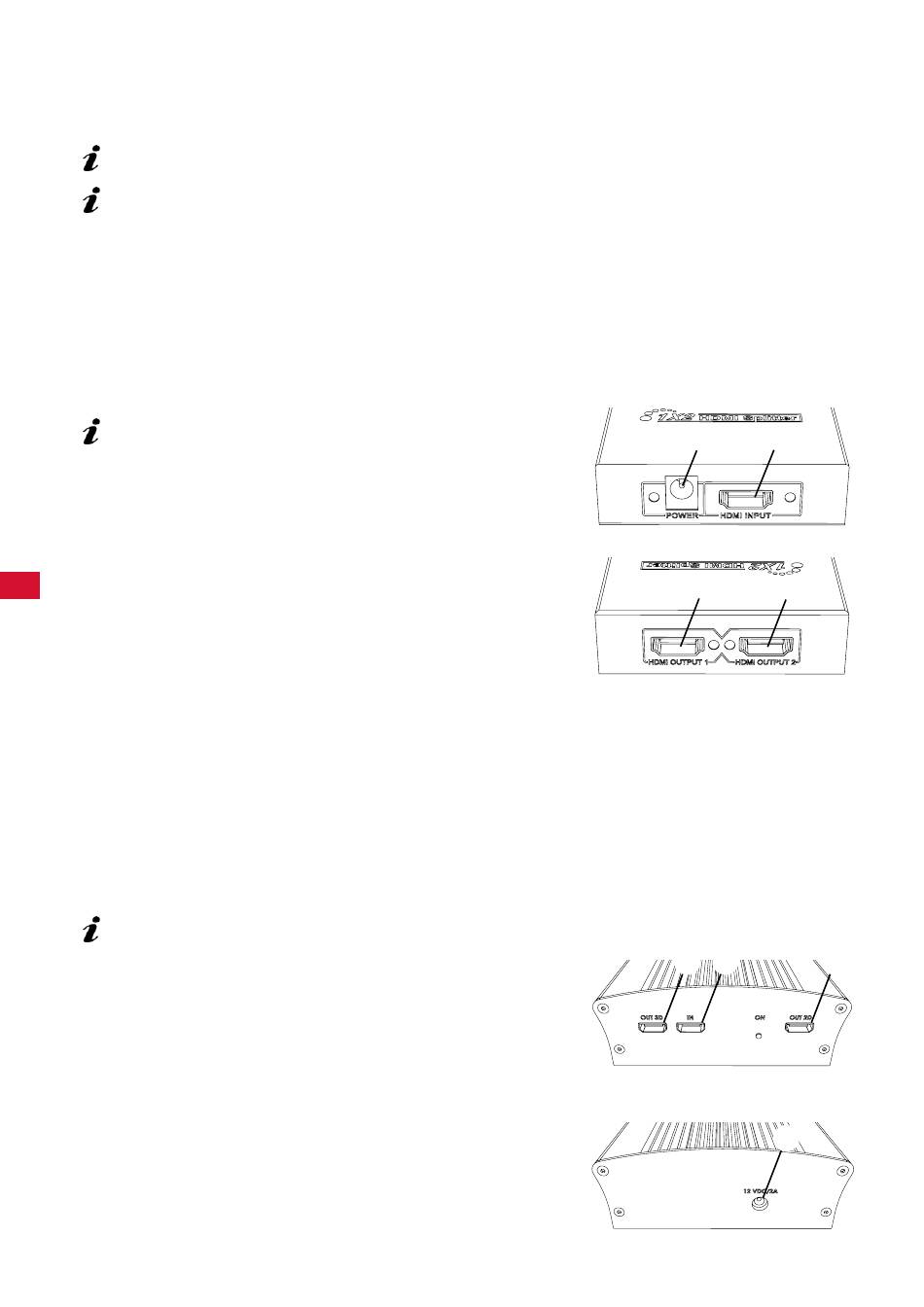

7.2 EASY view 3D HDMI-Razdjelnik
S EASY view 3D HDMI razdjelnikom, 3D ili 2D video signal može biti poslan na drugi Renfert 2D/3D mo-
nitor. Signal je umnožen ali ostje nepromijenjen. Ovo se, na primjer, može koristiti u svrhe obuke.
U ovu svrhu, glava je priključena na ulaz od HDMI-razdjelnika i monitor je priključen u svaki od oba izlaza.
Kad se koristi standardni PC monitor, moguć je samo 2D prikaz. Za izlaz na drugim 2D uređajima (napr.
TV, monitor, projektor, beamer), potreban je EASY view konverter 3D/2D (vidite 7.3).
7.2.1 Spojite
HDMI-DVI kabel s monitora se mora zamijeniti priloženim HD-
MI-HDMI kabelom.
Kako zamijeniti HDMI-DVI kabel s priloženim HDMI-HDMI kabe-
lom, vidite poglavlje 8.3 i ilustrirane upute na kraju ovog priručnika.
Nakon zamjene kabela:
⇒ Umetnite HDMI-HDMI kabel u glavu i u ulaz HDMI-razdjelnika
(58)�
⇒ Umetnite HDMI-DVI kabel od monitora u ulaz HDMI-razdjelni-
hr
ka (59, 60).
⇒ Spojite jedinicu napajanja od HDMI-rzdjelnika na strujni
ulaz (57). Provjerite je li kod boje između priključnog kabela i
uitičnice ispravan!
7.3 EASY view 3D Konvertor 2D/3D
S EASY view 3D knovertorom 3D/2D, 3D video signal se može poslati na postojeći 3D monitor i 2D video
signal na dodatni 2D uređaj (napr. TV, beamer, itd.).
Idealno rješenje kad se radi s 3D načinom rada (na primjer, trener / demonstrator), kad gledateljstvo prati
putem dodatnog 2D izlaznog uređaja bez 3D naočala. U ovu svrhu, glava je spojena na ulaz konvertora
2D/3D, na 3D izlaz od 2D/3D Renfert monitora i na 2D izlaz bilo kojed drugog 2D uređaja.
7.3.1 Spojite
HDMI-DVI kabel monitora mora se zamijeniti s dostavljenim HDMI-HDMI kabelom.
Kako bi zamijenili HDMI-DVI kabel s dostavljenim HDMI-HDMI
kabelom, pogledajte poglavlje 8.3 i ilistrirane upute na kraju ovog
priručnika.
Nakon zamjene kabela:
⇒ Uključite HDMI-HDMI kabel u glavu i u 2D/3D konvertor u spo-
ju (62)�
⇒ Uklljučite HDMI-DVI kabel monitora u 2D/3D konvertor 3D izla-
zni spoj (61) i u monitor
⇒ Uključite HDMI kabel digitalnog uređaja u konvertor 2D/3D-izlaz
2D (63). Ovaj kabel nije uključen u isporuku konvertora 2D/3D.
⇒ Priključite izvor napajanja konvertora 2D/3D na 12 VDC
ulaz (64)�
Provjerite je li ispravan kod boje između priključnog kabela i
utičnice!
- 20 -
57 58
Sl. 37
59
60
Sl. 38
61 62 63
Sl. 39
64
Sl. 40
