Zubehör
Im Folgenden wird beschrieben, wie Zubehör-Komponenten an das System angeschlossen und bedient
werden� Diese Komponenten gehören nicht zum Lieferumfang� Sie können als Zubehör separat bestellt
werden (siehe Kap� 3�4 Zubehör)�
Bei Verwendung von NICHT Renfert Zubehör kann keine Gewährleistung für die Funktionalität übernom-
men werden. Ggf. sind gerätespezifische Einstellungen an dem Zusatzgerät erforderlich.
7.1
EASY view 3D HDMI-Video-Recorder
Mit dem HDMI-Video-Recorder können Video-Sequenzen auf einem USB-Speicherstick aufgezeichnet
und vertont werden� Dazu wird der HDMI-Video-Recorder zwischen das Kopfteil und dem Monitor einge-
setzt�
An dem HDMI-Video-Recorder wird der USB-Stick angeschlossen�
7.1.1 Anschließen
Das HDMI-DVI-Kabel des Monitors muss gegen das HDMI-HDMI-Kabel des HDMI-Video-Recorders
(beiliegend) getauscht werden.
⇒ Mit Ausnahme der Spannungsversorgung (20, Abb� 2) alle Stecker am Kopfteil abziehen�
⇒ Halteclipse entfernen und Kabelkanal abnehmen�
⇒ HDMI-DVI-Kabel des Monitors aus Kabelkanal herausziehen�
⇒ HDMI-HDMI-Kabel des HDMI-Video-Recorders mit Hilfe der Ein-
fädelhilfe in den Kabelkanal einfädeln� Dazu siehe auch Kap� 8�3�
⇒ Halteclipse wieder anbringen und Kabelkanal am Haltearm
befestigen�
⇒ HDMI-HDMI-Kabel des HDMI-Video-Recorders am Kopfteil in
Anschluss (21, Abb� 2) und am HDMI-Recorder in Anschluss
HDMI IN (51) einstecken�
⇒ HDMI-DVI-Kabel des Monitors am HDMI-Recorder in Anschluss
HDMI OUT (50) einstecken�
⇒ Einen weiteren USB-Speicherstick, in Anschluss
USB HOST (53) einstecken�
⇒ Netzteil des HDMI-Video-Recorders am Anschluss DC IN (52)
anschließen� Auf übereinstimmende farbliche Zuordnung von
Anschlusskabel und Anschlussbuchse achten!
⇒ Netzstecker in Steckdose der Gebäudeinstallation einstecken�
♦ Die Signal-LED (55) leuchtet grün und signalisiert die Bereit-
schaft zur Aufnahme�
Wird der mitgelieferte USB-Speicherstick als Speichermedium verwendet und am HDMI-Video-
Recorder angeschlossen, können keine Screen Shots mehr aufgezeichnet werden. Wenn sowohl
Screen Shots abgespeichert als auch Video-Sequenzen aufgezeichnet werden sollen, muss ein
zusätzlicher USB-Speicherstick verwendet werden.
Aufzeichnungen sind erst ca. 30 Sekunden nach dem Einschalten des HDMI-Video-Recorders bzw.
30 Sekunden nachdem der USB-Speicherstick eingesteckt wurde, möglich.
7.1.2 Video aufzeichnen
Bei angeschlossenem HDMI-Video-Recorder können Video-Sequenzen auf einem angeschlossenen
Speichermedium, z�B� dem USB-Speicherstick, aufgenommen werden�
Dabei werden die Bildschirmdaten, die vom Kopfteil zum Monitor gesendet werden, aufgenommen�
Video-Sequenzen können sowohl im 2D- als auch 3D-Modus aufgenommen werden�
Um 3D-Video-Sequenzen später an einem PC betrachten zu können ist ein 3D-fähiger Monitor und eine
3D-Brille erforderlich�
Um Video-Sequenzen aufzunehmen:
⇒ REC-Taste (56, Abb� 35) am HDMI-Video-Recorder drücken�
♦ Die Video-Aufnahme startet�
♦ Die Signal-LED (55, Abb� 35) leuchtet rot�
- 19 -

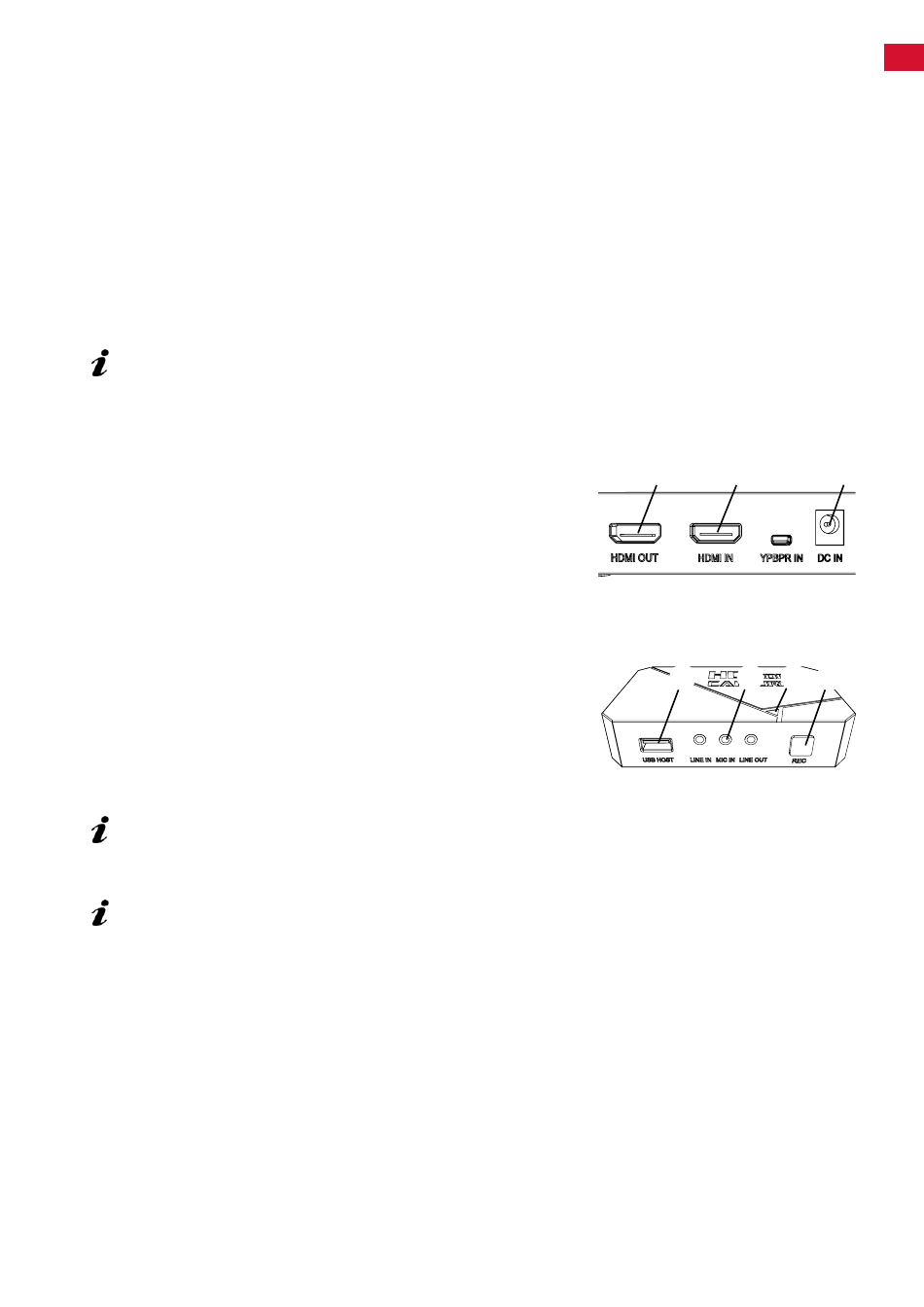

50
