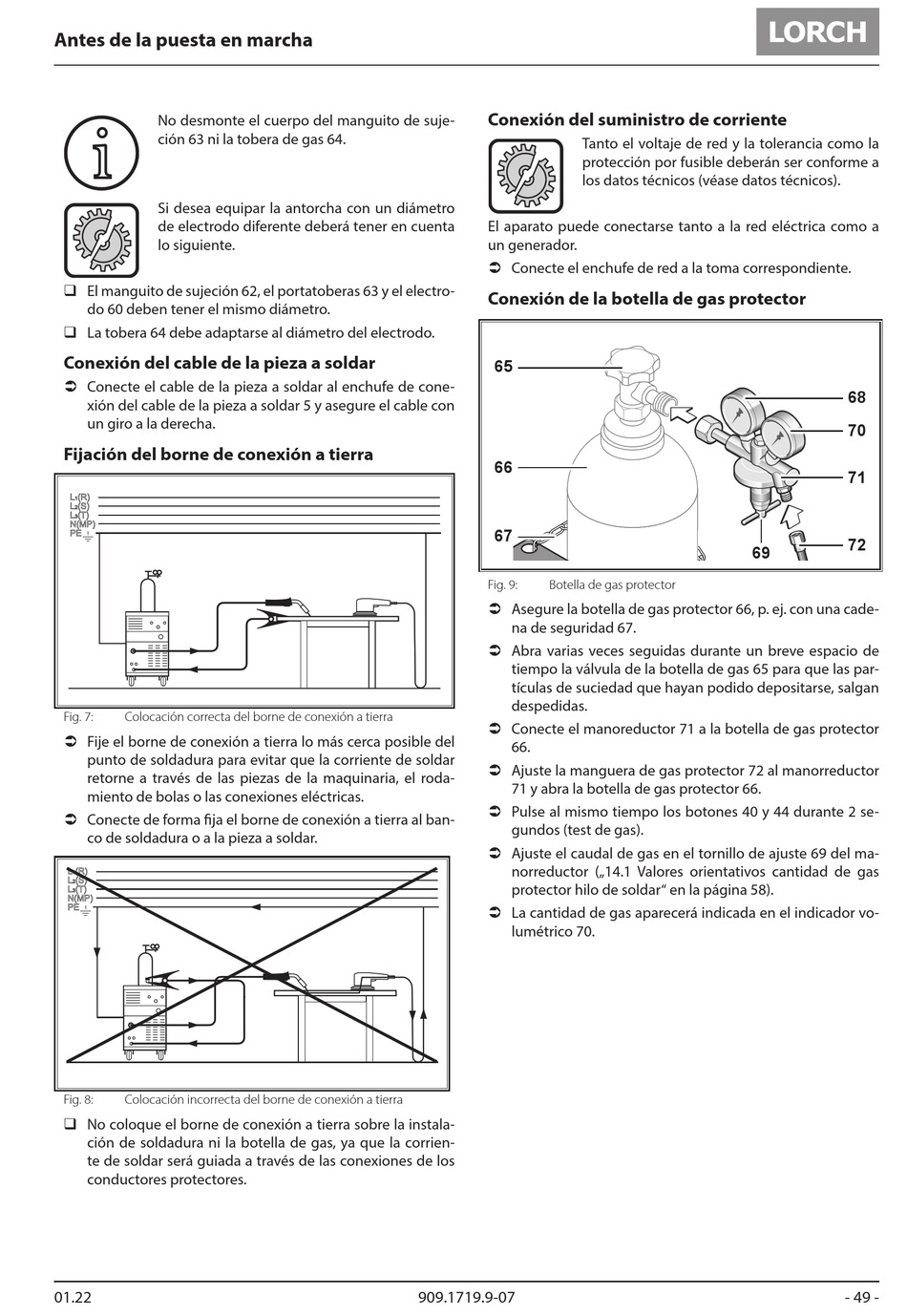

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 49

Antes de la puesta en marcha
No desmonte el cuerpo del manguito de suje-
i i
ción 63 ni la tobera de gas 64.
Si desea equipar la antorcha con un diámetro
de electrodo diferente deberá tener en cuenta
lo siguiente.
‰ El manguito de sujeción 62, el portatoberas 63 y el electro-
do 60 deben tener el mismo diámetro.
‰ La tobera 64 debe adaptarse al diámetro del electrodo.
Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar al enchufe de cone-
xión del cable de la pieza a soldar 5 y asegure el cable con
un giro a la derecha.
Fijación del borne de conexión a tierra
Fig. 7: Colocación correcta del borne de conexión a tierra
 Fije el borne de conexión a tierra lo más cerca posible del
punto de soldadura para evitar que la corriente de soldar
retorne a través de las piezas de la maquinaria, el roda-
miento de bolas o las conexiones eléctricas.
 Conecte de forma fija el borne de conexión a tierra al ban-
co de soldadura o a la pieza a soldar.
Fig. 8: Colocación incorrecta del borne de conexión a tierra
‰ No coloque el borne de conexión a tierra sobre la instala-
ción de soldadura ni la botella de gas, ya que la corrien-
te de soldar será guiada a través de las conexiones de los
conductores protectores.
01.22
Conexión del suministro de corriente
Tanto el voltaje de red y la tolerancia como la
protección por fusible deberán ser conforme a
los datos técnicos (véase datos técnicos).
El aparato puede conectarse tanto a la red eléctrica como a
un generador.
 Conecte el enchufe de red a la toma correspondiente.
Conexión de la botella de gas protector
65
66
67
Fig. 9: Botella de gas protector
 Asegure la botella de gas protector 66, p. ej. con una cade-
na de seguridad 67.
 Abra varias veces seguidas durante un breve espacio de
tiempo la válvula de la botella de gas 65 para que las par-
tículas de suciedad que hayan podido depositarse, salgan
despedidas.
 Conecte el manoreductor 71 a la botella de gas protector
66.
 Ajuste la manguera de gas protector 72 al manorreductor
71 y abra la botella de gas protector 66.
 Pulse al mismo tiempo los botones 40 y 44 durante 2 se-
gundos (test de gas).
 Ajuste el caudal de gas en el tornillo de ajuste 69 del ma-
norreductor („14.1 Valores orientativos cantidad de gas
protector hilo de soldar" en la página 58).
 La cantidad de gas aparecerá indicada en el indicador vo-
lumétrico 70.
909.1719.9-07
68
70
71
72
69
