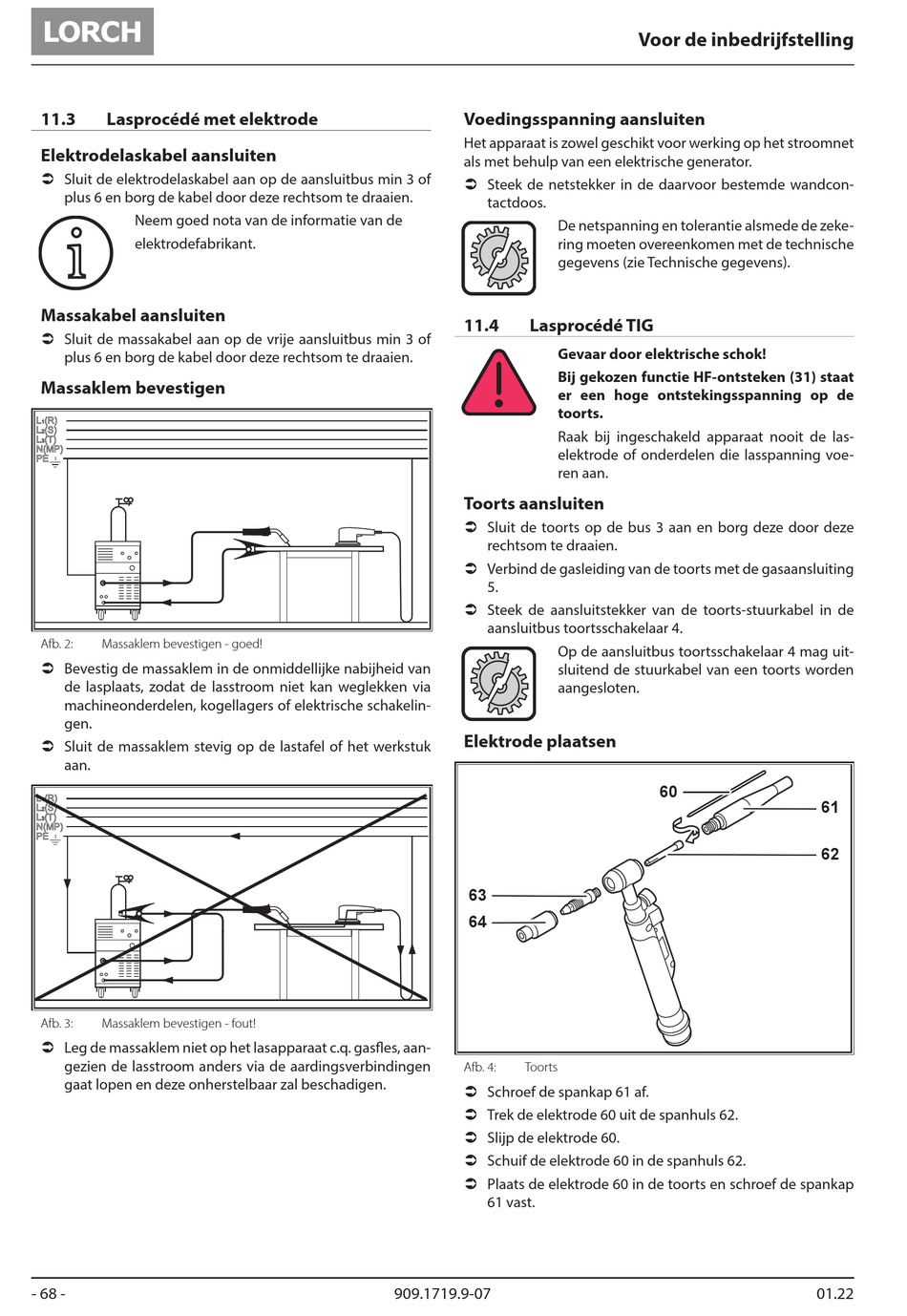

11.3 Lasprocédé met elektrode
Elektrodelaskabel aansluiten
 Sluit de elektrodelaskabel aan op de aansluitbus min 3 of
plus 6 en borg de kabel door deze rechtsom te draaien.
Neem goed nota van de informatie van de
i i
elektrodefabrikant.
Massakabel aansluiten
 Sluit de massakabel aan op de vrije aansluitbus min 3 of
plus 6 en borg de kabel door deze rechtsom te draaien.
Massaklem bevestigen
Afb. 2: Massaklem bevestigen - goed!
 Bevestig de massaklem in de onmiddellijke nabijheid van
de lasplaats, zodat de lasstroom niet kan weglekken via
machineonderdelen, kogellagers of elektrische schakelin-
gen.
 Sluit de massaklem stevig op de lastafel of het werkstuk
aan.
Afb. 3: Massaklem bevestigen - fout!
 Leg de massaklem niet op het lasapparaat c.q. gasfles, aan-
gezien de lasstroom anders via de aardingsverbindingen
gaat lopen en deze onherstelbaar zal beschadigen.
- 68 -
Voedingsspanning aansluiten
Het apparaat is zowel geschikt voor werking op het stroomnet
als met behulp van een elektrische generator.
 Steek de netstekker in de daarvoor bestemde wandcon-
tactdoos.
De netspanning en tolerantie alsmede de zeke-
ring moeten overeenkomen met de technische
gegevens (zie Technische gegevens).
11.4 Lasprocédé TIG
Gevaar door elektrische schok!
Bij gekozen functie HF-ontsteken (31) staat
er een hoge ontstekingsspanning op de
toorts.
Raak bij ingeschakeld apparaat nooit de las-
elektrode of onderdelen die lasspanning voe-
ren aan.
Toorts aansluiten
 Sluit de toorts op de bus 3 aan en borg deze door deze
rechtsom te draaien.
 Verbind de gasleiding van de toorts met de gasaansluiting
5.
 Steek de aansluitstekker van de toorts-stuurkabel in de
aansluitbus toortsschakelaar 4.
Op de aansluitbus toortsschakelaar 4 mag uit-
sluitend de stuurkabel van een toorts worden
aangesloten.
Elektrode plaatsen
63
64
Afb. 4: Toorts
 Schroef de spankap 61 af.
 Trek de elektrode 60 uit de spanhuls 62.
 Slijp de elektrode 60.
 Schuif de elektrode 60 in de spanhuls 62.
 Plaats de elektrode 60 in de toorts en schroef de spankap
61 vast.
909.1719.9-07
Voor de inbedrijfstelling
60
61
62
01.22
