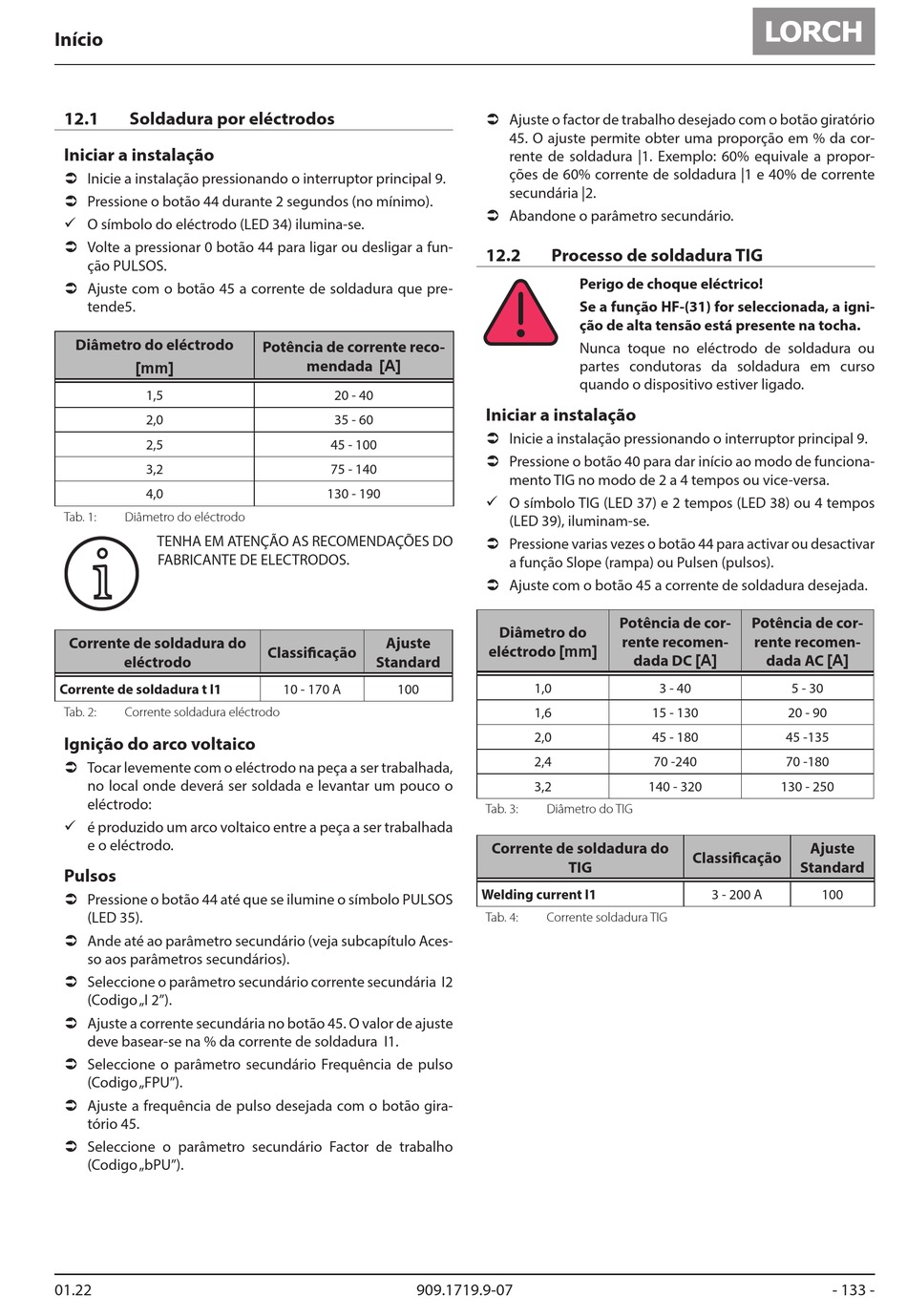

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 133

Início
12.1 Soldadura por eléctrodos
Iniciar a instalação
 Inicie a instalação pressionando o interruptor principal 9.
 Pressione o botão 44 durante 2 segundos (no mínimo).
9 O símbolo do eléctrodo (LED 34) ilumina-se.
 Volte a pressionar 0 botão 44 para ligar ou desligar a fun-
ção PULSOS.
 Ajuste com o botão 45 a corrente de soldadura que pre-
tende5.
Diâmetro do eléctrodo
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 1: Diâmetro do eléctrodo
TENHA EM ATENÇÃO AS RECOMENDAÇÕES DO
i i
FABRICANTE DE ELECTRODOS.
Corrente de soldadura do
eléctrodo
Corrente de soldadura t l1
Tab. 2: Corrente soldadura eléctrodo
Ignição do arco voltaico
 Tocar levemente com o eléctrodo na peça a ser trabalhada,
no local onde deverá ser soldada e levantar um pouco o
eléctrodo:
9 é produzido um arco voltaico entre a peça a ser trabalhada
e o eléctrodo.
Pulsos
 Pressione o botão 44 até que se ilumine o símbolo PULSOS
(LED 35).
 Ande até ao parâmetro secundário (veja subcapítulo Aces-
so aos parâmetros secundários).
 Seleccione o parâmetro secundário corrente secundária I2
(Codigo „I 2").
 Ajuste a corrente secundária no botão 45. O valor de ajuste
deve basear-se na % da corrente de soldadura I1.
 Seleccione o parâmetro secundário Frequência de pulso
(Codigo „FPU").
 Ajuste a frequência de pulso desejada com o botão gira-
tório 45.
 Seleccione o parâmetro secundário Factor de trabalho
(Codigo „bPU").
01.22
Potência de corrente reco-
mendada [A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Ajuste
Classificação
Standard
10 - 170 A 100
909.1719.9-07
 Ajuste o factor de trabalho desejado com o botão giratório
45. O ajuste permite obter uma proporção em % da cor-
rente de soldadura |1. Exemplo: 60% equivale a propor-
ções de 60% corrente de soldadura |1 e 40% de corrente
secundária |2.
 Abandone o parâmetro secundário.
12.2 Processo de soldadura TIG
Perigo de choque eléctrico!
Se a função HF-(31) for seleccionada, a igni-
ção de alta tensão está presente na tocha.
Nunca toque no eléctrodo de soldadura ou
partes condutoras da soldadura em curso
quando o dispositivo estiver ligado.
Iniciar a instalação
 Inicie a instalação pressionando o interruptor principal 9.
 Pressione o botão 40 para dar início ao modo de funciona-
mento TIG no modo de 2 a 4 tempos ou vice-versa.
9 O símbolo TIG (LED 37) e 2 tempos (LED 38) ou 4 tempos
(LED 39), iluminam-se.
 Pressione varias vezes o botão 44 para activar ou desactivar
a função Slope (rampa) ou Pulsen (pulsos).
 Ajuste com o botão 45 a corrente de soldadura desejada.
Potência de cor-
Diâmetro do
rente recomen-
eléctrodo [mm]
dada DC [A]
1,0
1,6 15 - 130
2,0 45 - 180
2,4
3,2 140 - 320
Tab. 3: Diâmetro do TIG
Corrente de soldadura do
TIG
Welding current I1
Tab. 4: Corrente soldadura TIG
Potência de cor-
rente recomen-
dada AC [A]
3 - 40 5 - 30
20 - 90
45 -135
70 -240 70 -180
130 - 250
Ajuste
Classificação
Standard
3 - 200 A 100
- 133 -
