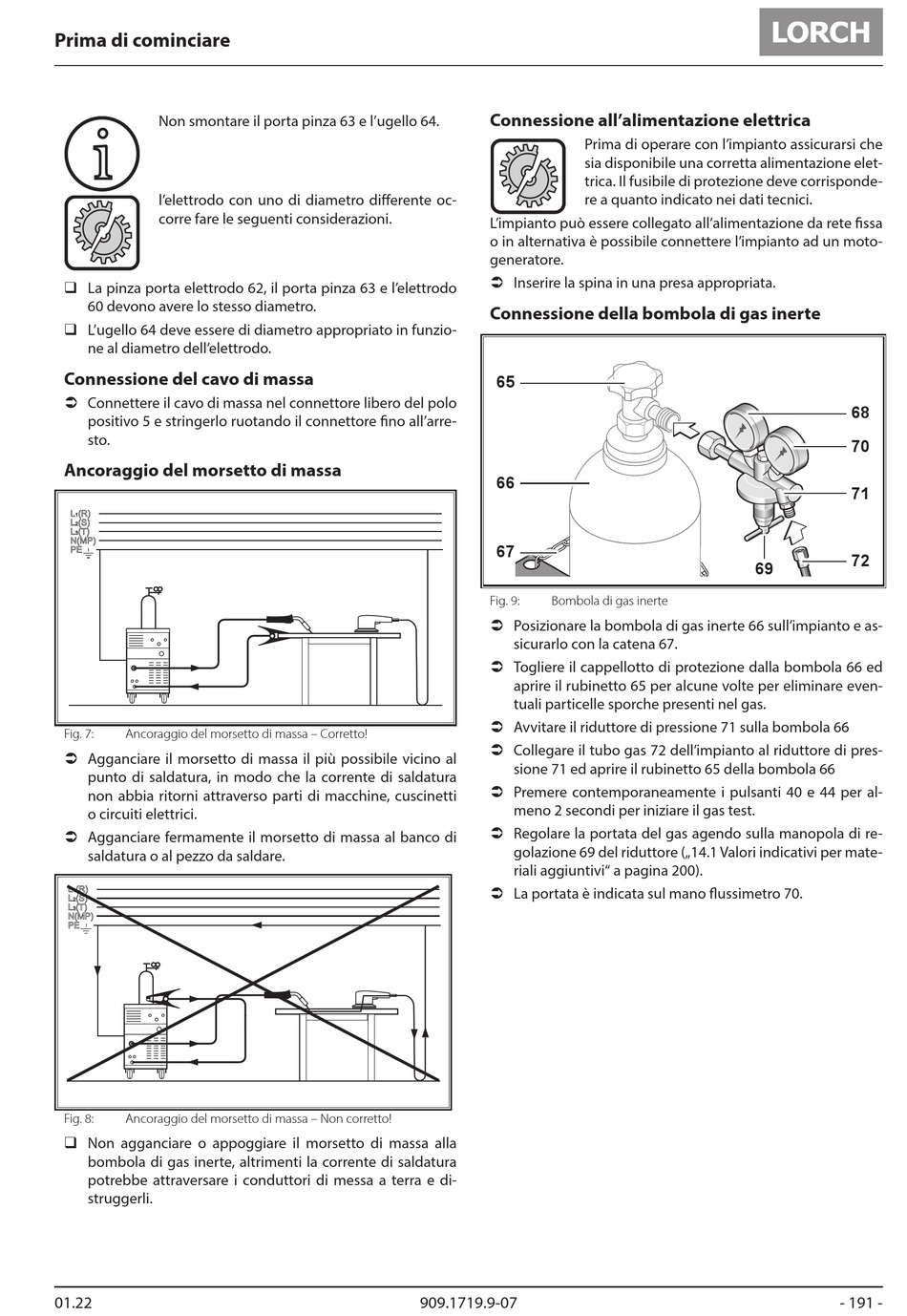

Prima di cominciare
Non smontare il porta pinza 63 e l'ugello 64.
i
i
l'elettrodo con uno di diametro differente oc-
corre fare le seguenti considerazioni.
La pinza porta elettrodo 62, il porta pinza 63 e l'elettrodo
60 devono avere lo stesso diametro.
L'ugello 64 deve essere di diametro appropriato in funzio-
ne al diametro dell'elettrodo.
Connessione del cavo di massa
 Connettere il cavo di massa nel connettore libero del polo
positivo 5 e stringerlo ruotando il connettore fino all'arre-
sto.
Ancoraggio del morsetto di massa
Fig. 7:
Ancoraggio del morsetto di massa – Corretto!
 Agganciare il morsetto di massa il più possibile vicino al
punto di saldatura, in modo che la corrente di saldatura
non abbia ritorni attraverso parti di macchine, cuscinetti
o circuiti elettrici.
 Agganciare fermamente il morsetto di massa al banco di
saldatura o al pezzo da saldare.
Fig. 8:
Ancoraggio del morsetto di massa – Non corretto!
Non agganciare o appoggiare il morsetto di massa alla
bombola di gas inerte, altrimenti la corrente di saldatura
potrebbe attraversare i conduttori di messa a terra e di-
struggerli.
01.22
Connessione all'alimentazione elettrica
Prima di operare con l'impianto assicurarsi che
sia disponibile una corretta alimentazione elet-
trica. Il fusibile di protezione deve corrisponde-
re a quanto indicato nei dati tecnici.
L'impianto può essere collegato all'alimentazione da rete fissa
o in alternativa è possibile connettere l'impianto ad un moto-
generatore.
 Inserire la spina in una presa appropriata.
Connessione della bombola di gas inerte
65
66
67
Fig. 9:
Bombola di gas inerte
 Posizionare la bombola di gas inerte 66 sull'impianto e as-
sicurarlo con la catena 67.
 Togliere il cappellotto di protezione dalla bombola 66 ed
aprire il rubinetto 65 per alcune volte per eliminare even-
tuali particelle sporche presenti nel gas.
 Avvitare il riduttore di pressione 71 sulla bombola 66
 Collegare il tubo gas 72 dell'impianto al riduttore di pres-
sione 71 ed aprire il rubinetto 65 della bombola 66
 Premere contemporaneamente i pulsanti 40 e 44 per al-
meno 2 secondi per iniziare il gas test.
 Regolare la portata del gas agendo sulla manopola di re-
golazione 69 del riduttore („14.1 Valori indicativi per mate-
riali aggiuntivi" a pagina 200).
 La portata è indicata sul mano flussimetro 70.
909.1719.9-07
68
70
71
72
69
- 191 -
