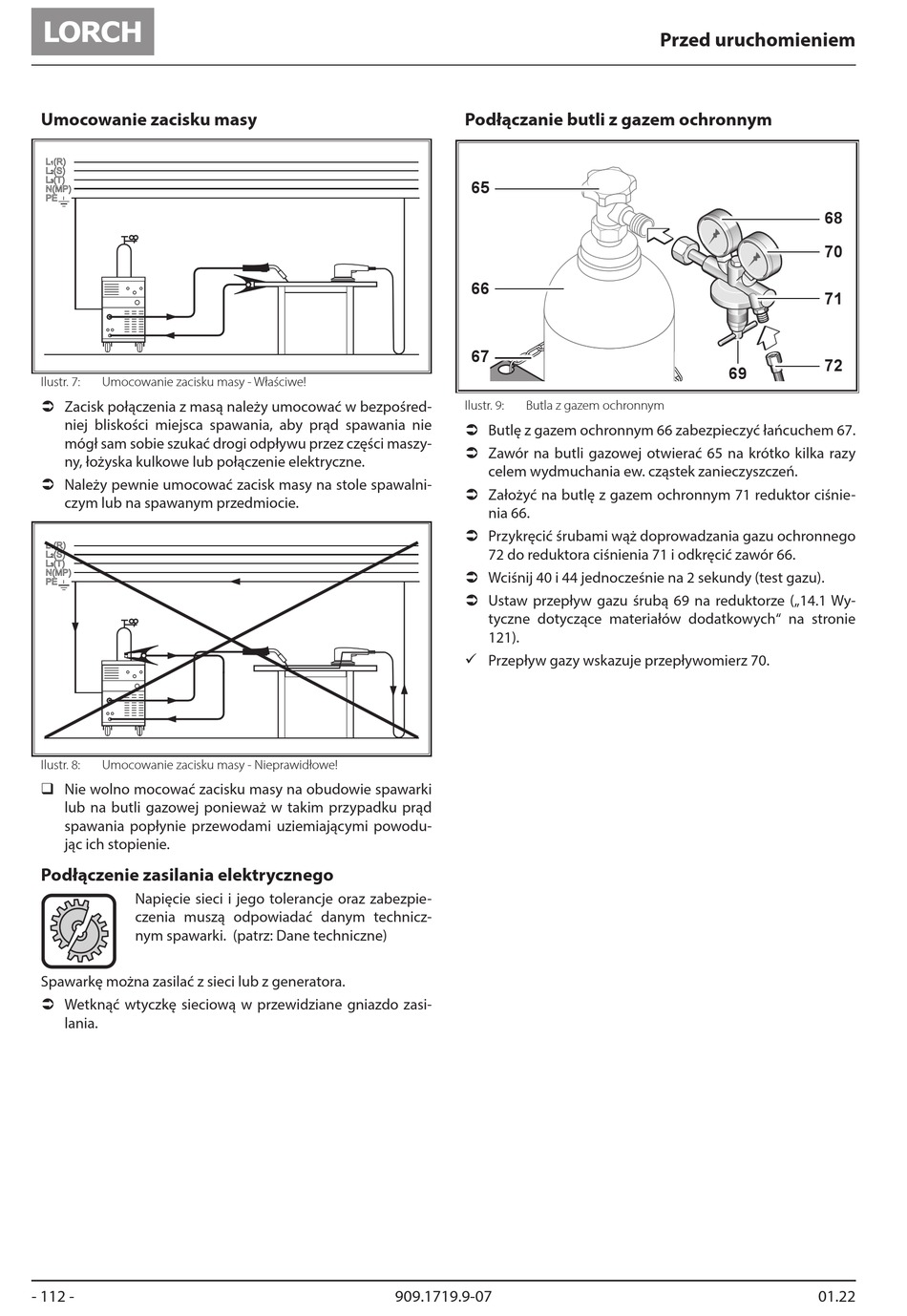

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 112

Umocowanie zacisku masy
Ilustr. 7: Umocowanie zacisku masy - Właściwe!
 Zacisk połączenia z masą należy umocować w bezpośred-
niej bliskości miejsca spawania, aby prąd spawania nie
mógł sam sobie szukać drogi odpływu przez części maszy-
ny, łożyska kulkowe lub połączenie elektryczne.
 Należy pewnie umocować zacisk masy na stole spawalni-
czym lub na spawanym przedmiocie.
Ilustr. 8: Umocowanie zacisku masy - Nieprawidłowe!
‰ Nie wolno mocować zacisku masy na obudowie spawarki
lub na butli gazowej ponieważ w takim przypadku prąd
spawania popłynie przewodami uziemiającymi powodu-
jąc ich stopienie.
Podłączenie zasilania elektrycznego
Napięcie sieci i jego tolerancje oraz zabezpie-
czenia muszą odpowiadać danym technicz-
nym spawarki. (patrz: Dane techniczne)
Spawarkę można zasilać z sieci lub z generatora.
 Wetknąć wtyczkę sieciową w przewidziane gniazdo zasi-
lania.
- 112 -
Podłączanie butli z gazem ochronnym
65
66
67
Ilustr. 9: Butla z gazem ochronnym
 Butlę z gazem ochronnym 66 zabezpieczyć łańcuchem 67.
 Zawór na butli gazowej otwierać 65 na krótko kilka razy
celem wydmuchania ew. cząstek zanieczyszczeń.
 Założyć na butlę z gazem ochronnym 71 reduktor ciśnie-
nia 66.
 Przykręcić śrubami wąż doprowadzania gazu ochronnego
72 do reduktora ciśnienia 71 i odkręcić zawór 66.
 Wciśnij 40 i 44 jednocześnie na 2 sekundy (test gazu).
 Ustaw przepływ gazu śrubą 69 na reduktorze („14.1 Wy-
tyczne dotyczące materiałów dodatkowych" na stronie
121).
9 Przepływ gazy wskazuje przepływomierz 70.
909.1719.9-07
Przed uruchomieniem
68
70
71
72
69
