1 Elementy urządzenia
13

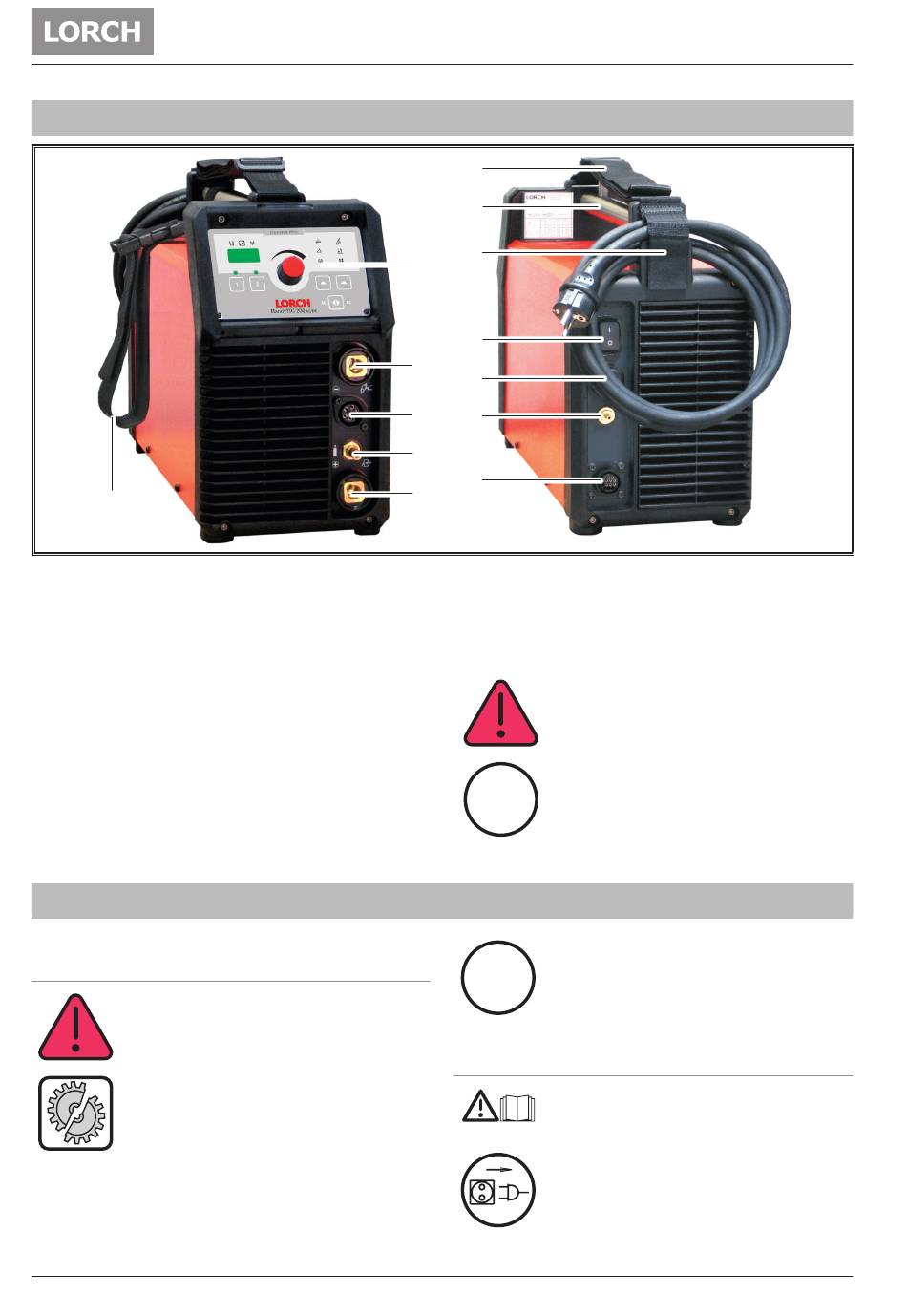

Ilustr. 1: Configurazione dell'impianto
1
Pole obsługi
2
Gniazdo przyłączeniowe palnika/uchwyt elektrody/
kabel spawalniczy
3
Przycisk uruchamiania palnika na gnieździe przyłączo-
wym
4
Przyłącze gazu do palnika
5
Gniazdo przyłączeniowe kabli roboczych/uchwyt elek-
trody
6
Pas transportowy
7
Uchwyt (punkt obciąż.)
8
Uchwyt kabla sieciowego
9
Wyłącznik główny
10
Kabel sieciowy
2 Wyjaśnienie znaków
2.1 Znaczenie znaków obrazowych w pod-
ręczniku użytkownika
Zagrożenie dla ciała lub życia!
Przy nieprzestrzeganiu wskazówek dot. zagrożeń
możliwe są lekkie lub ciężkie uszkodzenia ciała, mo-
gące prowadzić aż do śmierci.
Niebezpieczeństwo wystąpienia szkód rze-
czowych!
Przy nieprzestrzeganiu wskazówek dot. nie-
bezpieczeństwa istnieje możliwość wystąpie-
nia szkód w przedmiotach obrabianych, narzę-
dziach i instalacjach.
- 106 -
6
7
8
1
9
2
10
3
11
4
12
5
11
Przyłącze gazu ochronnego
12
Gniazdo do podłączania zdalnego regulatora
13
Pas z wyposażenia dodatkowego
Pas transportowy może być wykorzysty-
wany do transportu wyłącznie przez jedną
osobę.
Pokazane lub opisane elementy wyposażenia
i i
częściowo nie wchodzą w zakres dostawy. Za-
strzega się możliwość zmian.
Wskazówka ogólna!
i i
Określa użyteczne informacje dot. produktu i
wyposażenia
2.2 Znaczenie znaków graficznych na
urządzeniu
Niebezpieczeństwo!
Należy przeczytać informację dla użytkownika,
znajdującą się w podręczniku obsługi.
Wyciągnąć wtyczkę sieciową!
Przed otwarciem obudowy należy wyciągnąć
wtyczkę z gniazda zasilania sieciowego.
909.1719.9-07
Wyjaśnienie znaków
01.22
