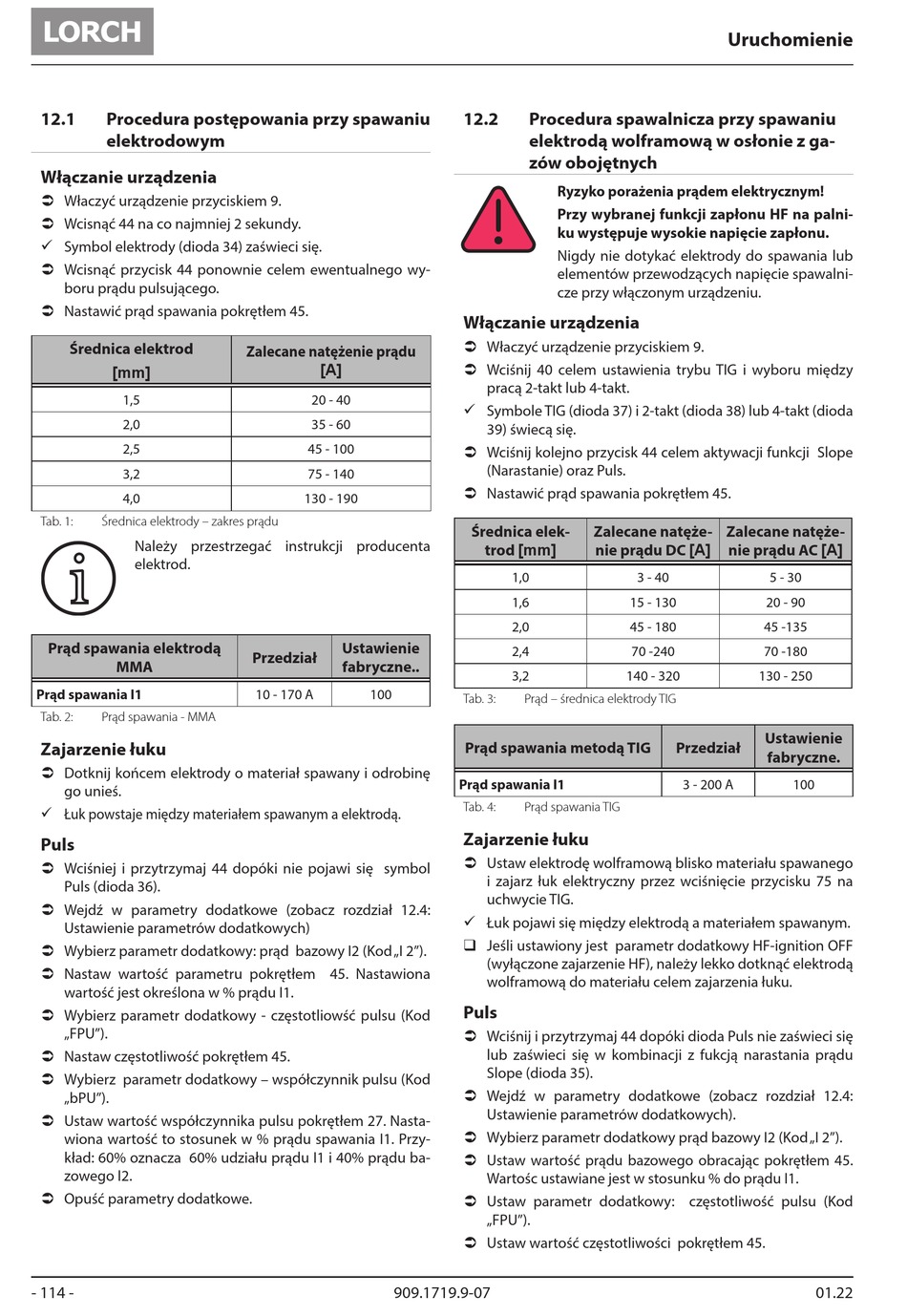

12.1 Procedura postępowania przy spawaniu
elektrodowym
Włączanie urządzenia
 Właczyć urządzenie przyciskiem 9.
 Wcisnąć 44 na co najmniej 2 sekundy.
9 Symbol elektrody (dioda 34) zaświeci się.
 Wcisnąć przycisk 44 ponownie celem ewentualnego wy-
boru prądu pulsującego.
 Nastawić prąd spawania pokrętłem 45.
Średnica elektrod
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 1: Średnica elektrody – zakres prądu
Należy przestrzegać instrukcji producenta
i i
elektrod.
Prąd spawania elektrodą
MMA
Prąd spawania I1
Tab. 2: Prąd spawania - MMA
Zajarzenie łuku
 Dotknij końcem elektrody o materiał spawany i odrobinę
go unieś.
9 Łuk powstaje między materiałem spawanym a elektrodą.
Puls
 Wciśniej i przytrzymaj 44 dopóki nie pojawi się symbol
Puls (dioda 36).
 Wejdź w parametry dodatkowe (zobacz rozdział 12.4:
Ustawienie parametrów dodatkowych)
 Wybierz parametr dodatkowy: prąd bazowy I2 (Kod „I 2").
 Nastaw wartość parametru pokrętłem 45. Nastawiona
wartość jest określona w % prądu I1.
 Wybierz parametr dodatkowy - częstotliowść pulsu (Kod
„FPU").
 Nastaw częstotliwość pokrętłem 45.
 Wybierz parametr dodatkowy – współczynnik pulsu (Kod
„bPU").
 Ustaw wartość współczynnika pulsu pokrętłem 27. Nasta-
wiona wartość to stosunek w % prądu spawania I1. Przy-
kład: 60% oznacza 60% udziału prądu I1 i 40% prądu ba-
zowego I2.
 Opuść parametry dodatkowe.
- 114 -
Zalecane natężenie prądu
[A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Ustawienie
Przedział
fabryczne..
10 - 170 A 100
909.1719.9-07
12.2 Procedura spawalnicza przy spawaniu
elektrodą wolframową w osłonie z ga-
zów obojętnych
Ryzyko porażenia prądem elektrycznym!
Przy wybranej funkcji zapłonu HF na palni-
ku występuje wysokie napięcie zapłonu.
Nigdy nie dotykać elektrody do spawania lub
elementów przewodzących napięcie spawalni-
cze przy włączonym urządzeniu.
Włączanie urządzenia
 Właczyć urządzenie przyciskiem 9.
 Wciśnij 40 celem ustawienia trybu TIG i wyboru między
pracą 2-takt lub 4-takt.
9 Symbole TIG (dioda 37) i 2-takt (dioda 38) lub 4-takt (dioda
39) świecą się.
 Wciśnij kolejno przycisk 44 celem aktywacji funkcji Slope
(Narastanie) oraz Puls.
 Nastawić prąd spawania pokrętłem 45.
Średnica elek- Zalecane natęże-
trod [mm] nie prądu DC [A]
1,0
1,6 15 - 130
2,0 45 - 180
2,4
3,2 140 - 320
Tab. 3: Prąd – średnica elektrody TIG
Prąd spawania metodą TIG
Prąd spawania I1
Tab. 4: Prąd spawania TIG
Zajarzenie łuku
 Ustaw elektrodę wolframową blisko materiału spawanego
i zajarz łuk elektryczny przez wciśnięcie przycisku 75 na
uchwycie TIG.
9 Łuk pojawi się między elektrodą a materiałem spawanym.
‰ Jeśli ustawiony jest parametr dodatkowy HF-ignition OFF
(wyłączone zajarzenie HF), należy lekko dotknąć elektrodą
wolframową do materiału celem zajarzenia łuku.
Puls
 Wciśnij i przytrzymaj 44 dopóki dioda Puls nie zaświeci się
lub zaświeci się w kombinacji z fukcją narastania prądu
Slope (dioda 35).
 Wejdź w parametry dodatkowe (zobacz rozdział 12.4:
Ustawienie parametrów dodatkowych).
 Wybierz parametr dodatkowy prąd bazowy I2 (Kod „I 2").
 Ustaw wartość prądu bazowego obracając pokrętłem 45.
Wartośc ustawiane jest w stosunku % do prądu I1.
 Ustaw parametr dodatkowy: częstotliwość pulsu (Kod
„FPU").
 Ustaw wartość częstotliwości pokrętłem 45.
Uruchomienie
Zalecane natęże-
nie prądu AC [A]
3 - 40 5 - 30
20 - 90
45 -135
70 -240 70 -180
130 - 250
Ustawienie
Przedział
fabryczne.
3 - 200 A 100
