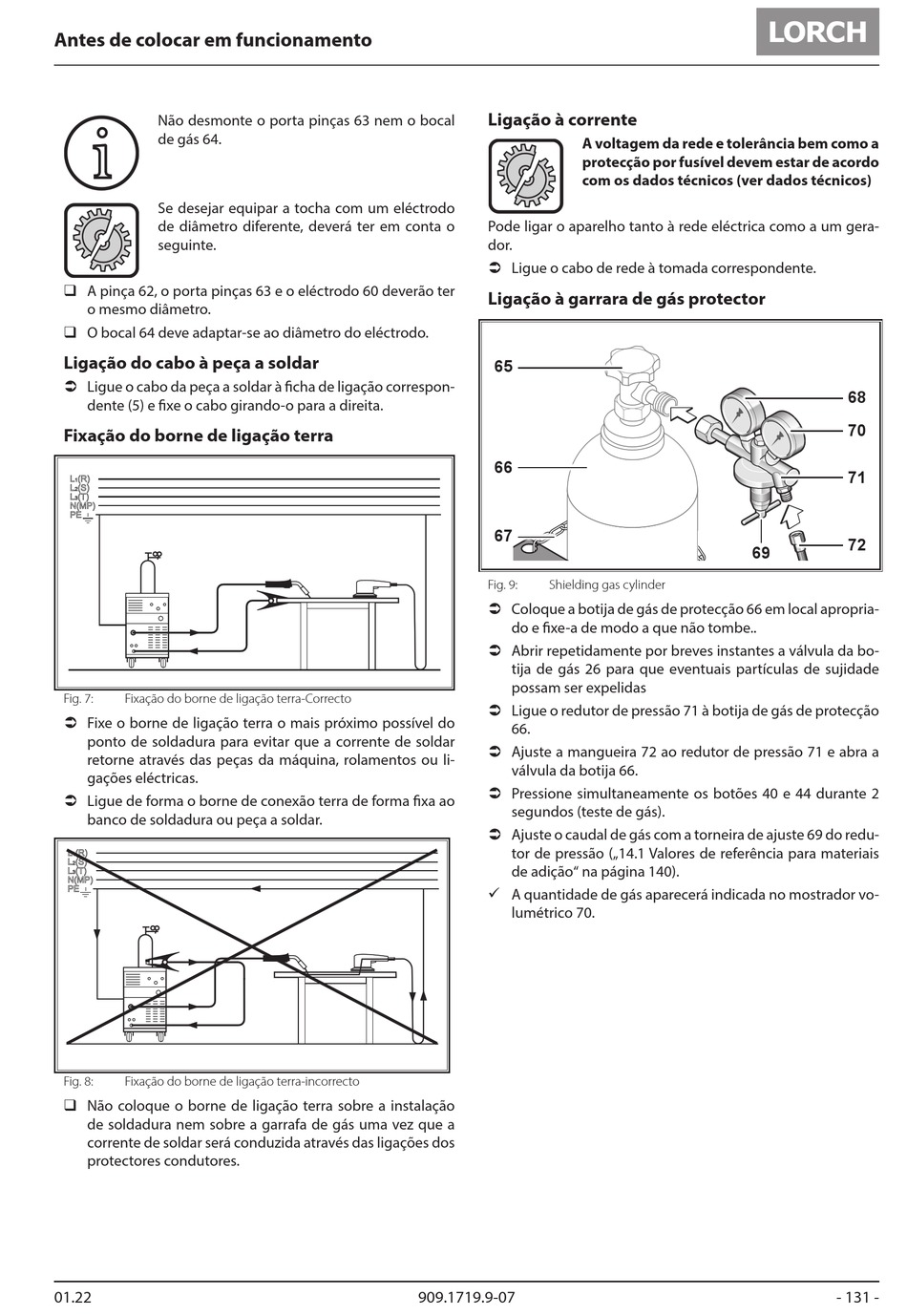

Antes de colocar em funcionamento
Não desmonte o porta pinças 63 nem o bocal
i i
de gás 64.
Se desejar equipar a tocha com um eléctrodo
de diâmetro diferente, deverá ter em conta o
seguinte.
‰ A pinça 62, o porta pinças 63 e o eléctrodo 60 deverão ter
o mesmo diâmetro.
‰ O bocal 64 deve adaptar-se ao diâmetro do eléctrodo.
Ligação do cabo à peça a soldar
 Ligue o cabo da peça a soldar à ficha de ligação correspon-
dente (5) e fixe o cabo girando-o para a direita.
Fixação do borne de ligação terra
Fig. 7: Fixação do borne de ligação terra-Correcto
 Fixe o borne de ligação terra o mais próximo possível do
ponto de soldadura para evitar que a corrente de soldar
retorne através das peças da máquina, rolamentos ou li-
gações eléctricas.
 Ligue de forma o borne de conexão terra de forma fixa ao
banco de soldadura ou peça a soldar.
Fig. 8: Fixação do borne de ligação terra-incorrecto
‰ Não coloque o borne de ligação terra sobre a instalação
de soldadura nem sobre a garrafa de gás uma vez que a
corrente de soldar será conduzida através das ligações dos
protectores condutores.
01.22
Ligação à corrente
A voltagem da rede e tolerância bem como a
protecção por fusível devem estar de acordo
com os dados técnicos (ver dados técnicos)
Pode ligar o aparelho tanto à rede eléctrica como a um gera-
dor.
 Ligue o cabo de rede à tomada correspondente.
Ligação à garrara de gás protector
65
66
67
Fig. 9: Shielding gas cylinder
 Coloque a botija de gás de protecção 66 em local apropria-
do e fixe-a de modo a que não tombe..
 Abrir repetidamente por breves instantes a válvula da bo-
tija de gás 26 para que eventuais partículas de sujidade
possam ser expelidas
 Ligue o redutor de pressão 71 à botija de gás de protecção
66.
 Ajuste a mangueira 72 ao redutor de pressão 71 e abra a
válvula da botija 66.
 Pressione simultaneamente os botões 40 e 44 durante 2
segundos (teste de gás).
 Ajuste o caudal de gás com a torneira de ajuste 69 do redu-
tor de pressão („14.1 Valores de referência para materiais
de adição" na página 140).
9 A quantidade de gás aparecerá indicada no mostrador vo-
lumétrico 70.
909.1719.9-07
68
70
71
72
69
