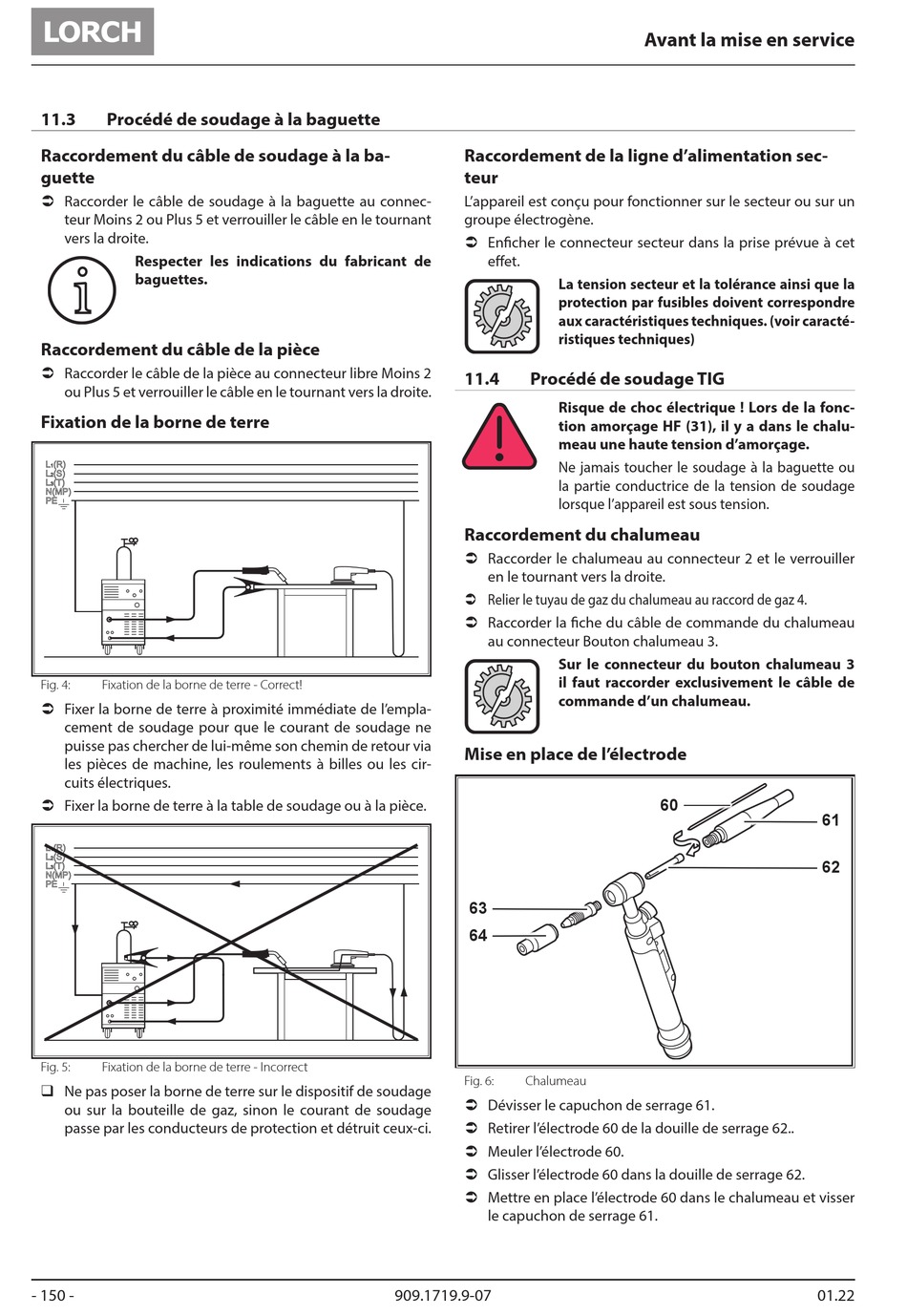

11.3 Procédé de soudage à la baguette
Raccordement du câble de soudage à la ba-
guette
 Raccorder le câble de soudage à la baguette au connec-
teur Moins 2 ou Plus 5 et verrouiller le câble en le tournant
vers la droite.
Respecter les indications du fabricant de
i i
baguettes.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur libre Moins 2
ou Plus 5 et verrouiller le câble en le tournant vers la droite.
Fixation de la borne de terre
Fig. 4: Fixation de la borne de terre - Correct!
 Fixer la borne de terre à proximité immédiate de l'empla-
cement de soudage pour que le courant de soudage ne
puisse pas chercher de lui-même son chemin de retour via
les pièces de machine, les roulements à billes ou les cir-
cuits électriques.
 Fixer la borne de terre à la table de soudage ou à la pièce.
Fig. 5: Fixation de la borne de terre - Incorrect
‰ Ne pas poser la borne de terre sur le dispositif de soudage
ou sur la bouteille de gaz, sinon le courant de soudage
passe par les conducteurs de protection et détruit ceux-ci.
- 150 -
Raccordement de la ligne d'alimentation sec-
teur
L'appareil est conçu pour fonctionner sur le secteur ou sur un
groupe électrogène.
 Enficher le connecteur secteur dans la prise prévue à cet
effet.
La tension secteur et la tolérance ainsi que la
protection par fusibles doivent correspondre
aux caractéristiques techniques. (voir caracté-
ristiques techniques)
11.4 Procédé de soudage TIG
Risque de choc électrique ! Lors de la fonc-
tion amorçage HF (31), il y a dans le chalu-
meau une haute tension d'amorçage.
Ne jamais toucher le soudage à la baguette ou
la partie conductrice de la tension de soudage
lorsque l'appareil est sous tension.
Raccordement du chalumeau
 Raccorder le chalumeau au connecteur 2 et le verrouiller
en le tournant vers la droite.
 Relier le tuyau de gaz du chalumeau au raccord de gaz 4.
 Raccorder la fiche du câble de commande du chalumeau
au connecteur Bouton chalumeau 3.
Sur le connecteur du bouton chalumeau 3
il faut raccorder exclusivement le câble de
commande d'un chalumeau.
Mise en place de l'électrode
63
64
Fig. 6: Chalumeau
 Dévisser le capuchon de serrage 61.
 Retirer l'électrode 60 de la douille de serrage 62..
 Meuler l'électrode 60.
 Glisser l'électrode 60 dans la douille de serrage 62.
 Mettre en place l'électrode 60 dans le chalumeau et visser
le capuchon de serrage 61.
