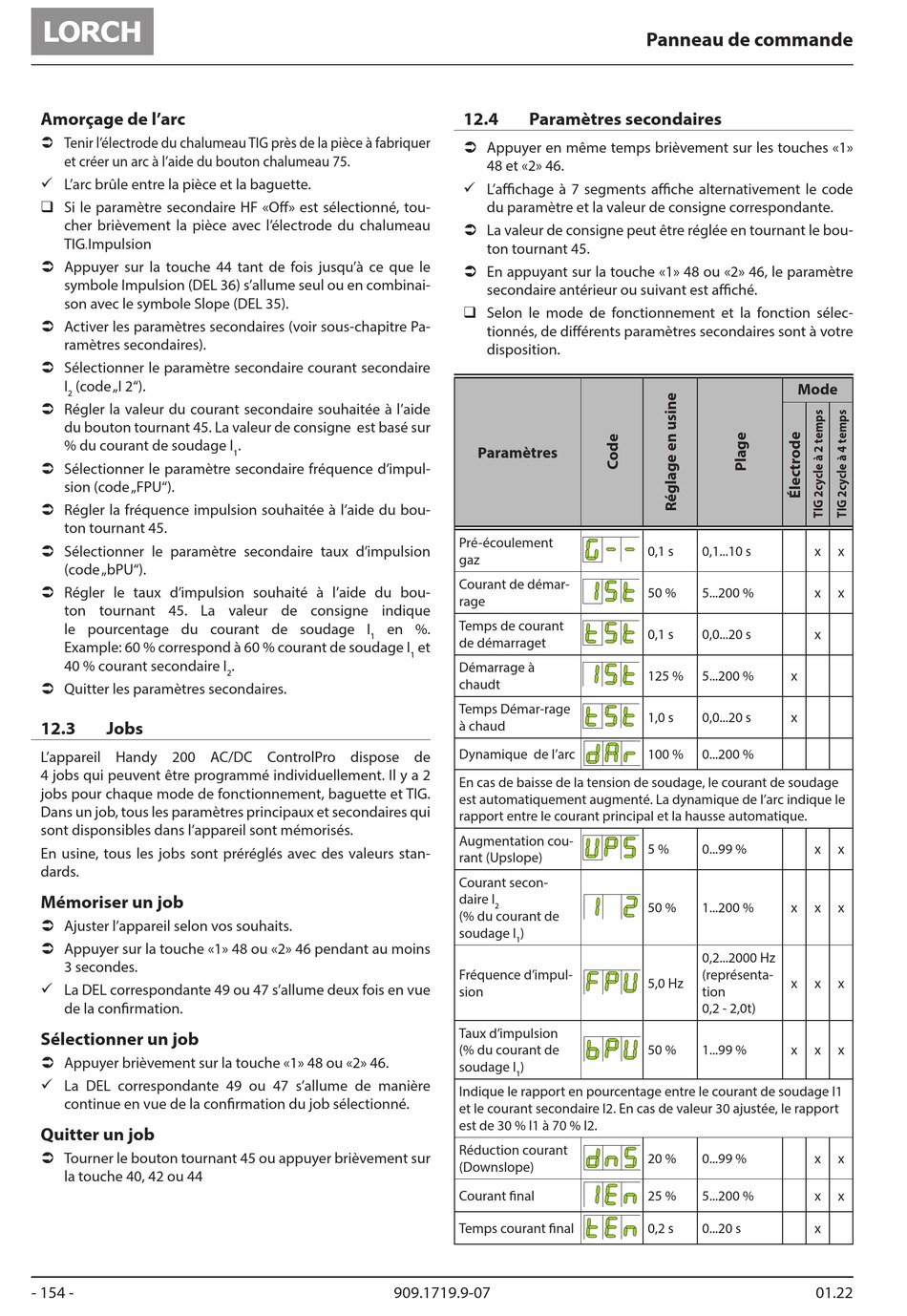

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 154

Amorçage de l'arc
 Tenir l'électrode du chalumeau TIG près de la pièce à fabriquer
et créer un arc à l'aide du bouton chalumeau 75.
9 L'arc brûle entre la pièce et la baguette.
‰ Si le paramètre secondaire HF «Off» est sélectionné, tou-
cher brièvement la pièce avec l'électrode du chalumeau
TIG Impulsion
.
 Appuyer sur la touche 44 tant de fois jusqu'à ce que le
symbole Impulsion (DEL 36) s'allume seul ou en combinai-
son avec le symbole Slope (DEL 35).
 Activer les paramètres secondaires (voir sous-chapitre Pa-
ramètres secondaires).
 Sélectionner le paramètre secondaire courant secondaire
I (code „I 2").
2
 Régler la valeur du courant secondaire souhaitée à l'aide
du bouton tournant 45. La valeur de consigne est basé sur
% du courant de soudage I
 Sélectionner le paramètre secondaire fréquence d'impul-
sion (code „FPU").
 Régler la fréquence impulsion souhaitée à l'aide du bou-
ton tournant 45.
 Sélectionner le paramètre secondaire taux d'impulsion
(code „bPU").
 Régler le taux d'impulsion souhaité à l'aide du bou-
ton tournant 45. La valeur de consigne indique
le pourcentage du courant de soudage I
Example: 60 % correspond à 60 % courant de soudage I
40 % courant secondaire I
 Quitter les paramètres secondaires.
12.3 Jobs
L'appareil Handy 200 AC/DC ControlPro dispose de
4 jobs qui peuvent être programmé individuellement. Il y a 2
jobs pour chaque mode de fonctionnement, baguette et TIG.
Dans un job, tous les paramètres principaux et secondaires qui
sont disponsibles dans l'appareil sont mémorisés.
En usine, tous les jobs sont préréglés avec des valeurs stan-
dards.
Mémoriser un job
 Ajuster l'appareil selon vos souhaits.
 Appuyer sur la touche «1» 48 ou «2» 46 pendant au moins
3 secondes.
9 La DEL correspondante 49 ou 47 s'allume deux fois en vue
de la confirmation.
Sélectionner un job
 Appuyer brièvement sur la touche «1» 48 ou «2» 46.
9 La DEL correspondante 49 ou 47 s'allume de manière
continue en vue de la confirmation du job sélectionné.
Quitter un job
 Tourner le bouton tournant 45 ou appuyer brièvement sur
la touche 40, 42 ou 44
- 154 -
.
1
en %.
1
.
2
909.1719.9-07
12.4 Paramètres secondaires
 Appuyer en même temps brièvement sur les touches «1»
48 et «2» 46.
9 L'affichage à 7 segments affiche alternativement le code
du paramètre et la valeur de consigne correspondante.
 La valeur de consigne peut être réglée en tournant le bou-
ton tournant 45.
 En appuyant sur la touche «1» 48 ou «2» 46, le paramètre
secondaire antérieur ou suivant est affiché.
‰ Selon le mode de fonctionnement et la fonction sélec-
tionnés, de différents paramètres secondaires sont à votre
disposition.
Paramètres
Pré-écoulement
gaz
Courant de démar-
rage
Temps de courant
de démarraget
et
1
Démarrage à
chaudt
Temps Démar-rage
à chaud
Dynamique de l'arc
En cas de baisse de la tension de soudage, le courant de soudage
est automatiquement augmenté. La dynamique de l'arc indique le
rapport entre le courant principal et la hausse automatique.
Augmentation cou-
rant (Upslope)
Courant secon-
daire I
2
(% du courant de
soudage I )
1
Fréquence d'impul-
sion
Taux d'impulsion
(% du courant de
soudage I )
1
Indique le rapport en pourcentage entre le courant de soudage l1
et le courant secondaire l2. En cas de valeur 30 ajustée, le rapport
est de 30 % l1 à 70 % l2.
Réduction courant
(Downslope)
Courant final
Temps courant final
Panneau de commande
Mode
0,1 s 0,1...10 s x
50 % 5...200 % x
0,1 s 0,0...20 s x
125 % 5...200 % x
1,0 s 0,0...20 s x
100 % 0...200 %
5 % 0...99 % x
50 % 1...200 % x x
0,2...2000 Hz
(représenta-
5,0 Hz x x
tion
0,2 - 2,0t)
50 % 1...99 % x x
20 % 0...99 % x
25 % 5...200 % x
0,2 s 0...20 s x
01.22
x
x
x
x
x
x
x
x
