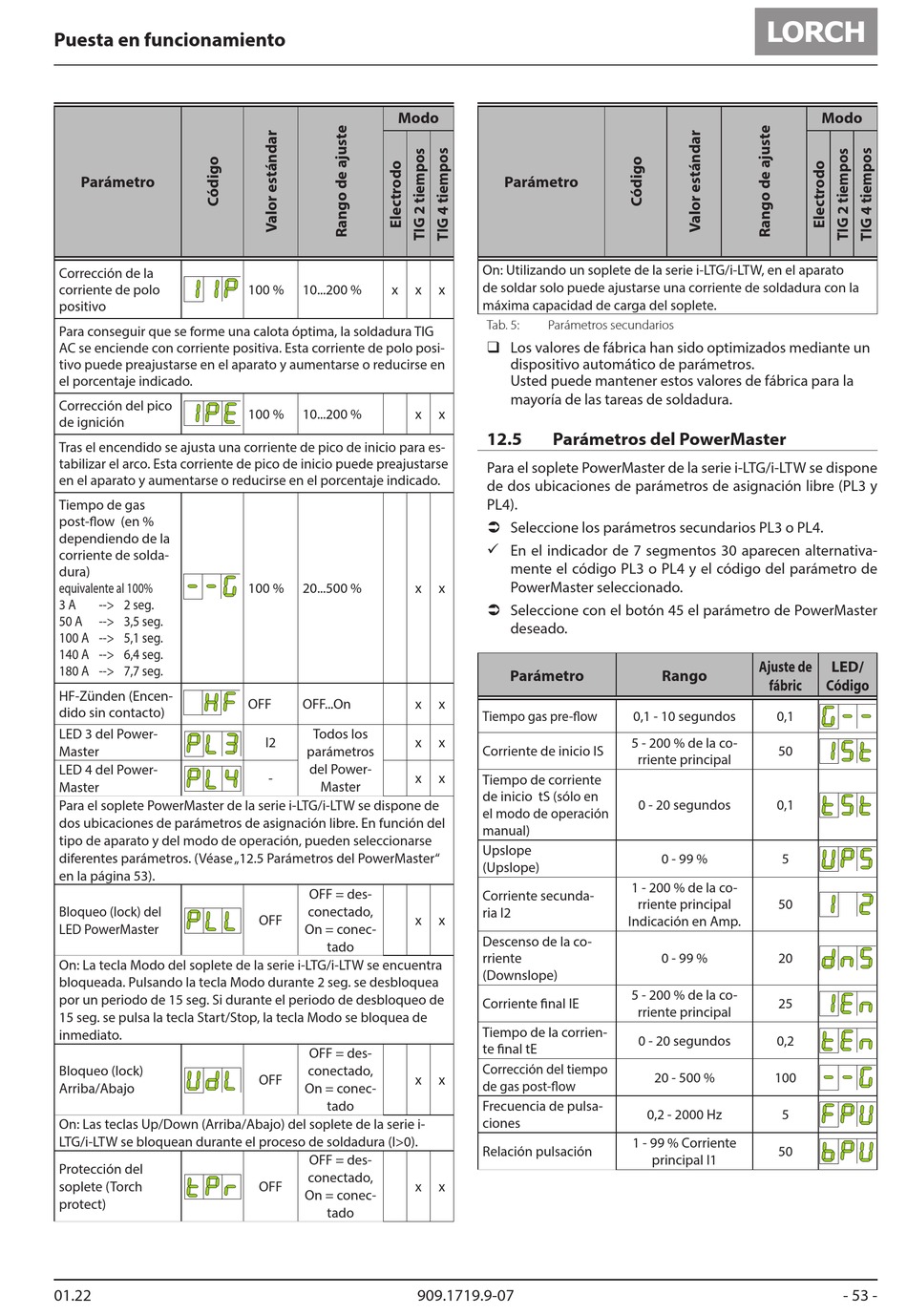

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 53

Puesta en funcionamiento
Parámetro
Corrección de la
corriente de polo
positivo
Para conseguir que se forme una calota óptima, la soldadura TIG
AC se enciende con corriente positiva. Esta corriente de polo posi-
tivo puede preajustarse en el aparato y aumentarse o reducirse en
el porcentaje indicado.
Corrección del pico
de ignición
Tras el encendido se ajusta una corriente de pico de inicio para es-
tabilizar el arco. Esta corriente de pico de inicio puede preajustarse
en el aparato y aumentarse o reducirse en el porcentaje indicado.
Tiempo de gas
post-flow (en %
dependiendo de la
corriente de solda-
dura)
equivalente al 100%
3 A --> 2 seg.
50 A --> 3,5 seg.
100 A --> 5,1 seg.
140 A --> 6,4 seg.
180 A --> 7,7 seg.
HF-Zünden (Encen-
dido sin contacto)
LED 3 del Power-
Master
LED 4 del Power-
Master
Para el soplete PowerMaster de la serie i-LTG/i-LTW se dispone de
dos ubicaciones de parámetros de asignación libre. En función del
tipo de aparato y del modo de operación, pueden seleccionarse
diferentes parámetros. (Véase „12.5 Parámetros del PowerMaster"
en la página 53).
Bloqueo (lock) del
LED PowerMaster
On: La tecla Modo del soplete de la serie i-LTG/i-LTW se encuentra
bloqueada. Pulsando la tecla Modo durante 2 seg. se desbloquea
por un periodo de 15 seg. Si durante el periodo de desbloqueo de
15 seg. se pulsa la tecla Start/Stop, la tecla Modo se bloquea de
inmediato.
Bloqueo (lock)
Arriba/Abajo
On: Las teclas Up/Down (Arriba/Abajo) del soplete de la serie i-
LTG/i-LTW se bloquean durante el proceso de soldadura (I>0).
Protección del
soplete (Torch
protect)
01.22
Modo
100 % 10...200 % x x
100 % 10...200 % x
100 % 20...500 % x
OFF OFF...On x
Todos los
I2 x
parámetros
del Power-
- x
Master
OFF = des-
conectado,
OFF x
On = conec-
tado
OFF = des-
conectado,
OFF x
On = conec-
tado
OFF = des-
conectado,
OFF x
On = conec-
tado
909.1719.9-07
Parámetro
On: Utilizando un soplete de la serie i-LTG/i-LTW, en el aparato
de soldar solo puede ajustarse una corriente de soldadura con la
x
máxima capacidad de carga del soplete.
Tab. 5: Parámetros secundarios
‰ Los valores de fábrica han sido optimizados mediante un
dispositivo automático de parámetros.
Usted puede mantener estos valores de fábrica para la
mayoría de las tareas de soldadura.
x
12.5 Parámetros del PowerMaster
Para el soplete PowerMaster de la serie i-LTG/i-LTW se dispone
de dos ubicaciones de parámetros de asignación libre (PL3 y
PL4).
 Seleccione los parámetros secundarios PL3 o PL4.
9 En el indicador de 7 segmentos 30 aparecen alternativa-
mente el código PL3 o PL4 y el código del parámetro de
PowerMaster seleccionado.
x
 Seleccione con el botón 45 el parámetro de PowerMaster
deseado.
Parámetro
x
Tiempo gas pre-flow
x
Corriente de inicio IS
x
Tiempo de corriente
de inicio tS (sólo en
el modo de operación
manual)
Upslope
(Upslope)
Corriente secunda-
ria I2
x
Descenso de la co-
rriente
(Downslope)
Corriente final IE
Tiempo de la corrien-
te final tE
Corrección del tiempo
x
de gas post-flow
Frecuencia de pulsa-
ciones
Relación pulsación
x
Ajuste de
Rango
fábric
0,1 - 10 segundos 0,1
5 - 200 % de la co-
50
rriente principal
0 - 20 segundos 0,1
0 - 99 % 5
1 - 200 % de la co-
rriente principal 50
Indicación en Amp.
0 - 99 % 20
5 - 200 % de la co-
25
rriente principal
0 - 20 segundos 0,2
20 - 500 % 100
0,2 - 2000 Hz 5
1 - 99 % Corriente
50
principal I1
Modo
LED/
Código
- 53 -
