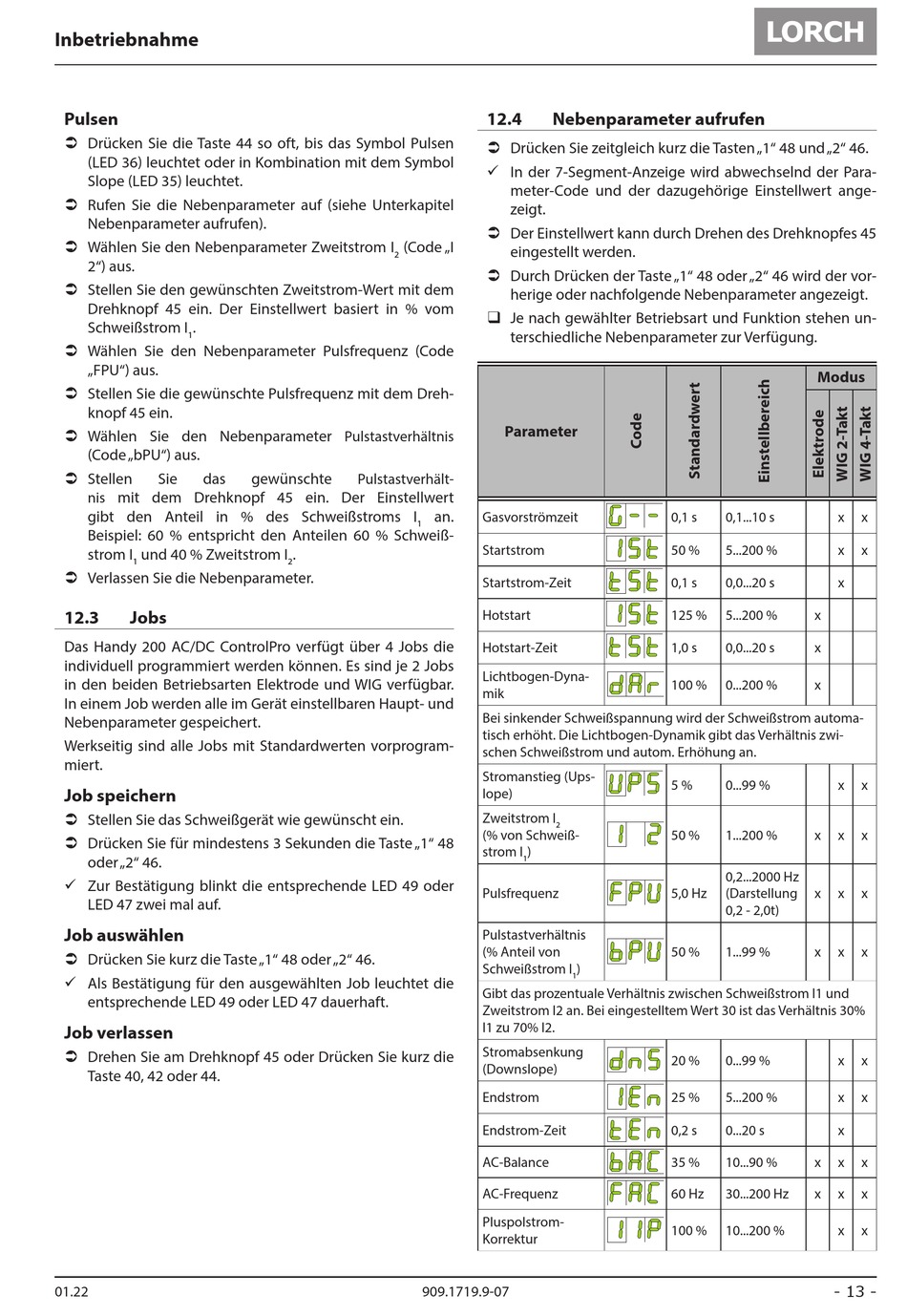

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 13

Inbetriebnahme
Pulsen
 Drücken Sie die Taste 44 so oft, bis das Symbol Pulsen
(LED 36) leuchtet oder in Kombination mit dem Symbol
Slope (LED 35) leuchtet.
 Rufen Sie die Nebenparameter auf (siehe Unterkapitel
Nebenparameter aufrufen).
 Wählen Sie den Nebenparameter Zweitstrom I
2") aus.
 Stellen Sie den gewünschten Zweitstrom-Wert mit dem
Drehknopf 45 ein. Der Einstellwert basiert in % vom
Schweißstrom I .
1
 Wählen Sie den Nebenparameter Pulsfrequenz (Code
„FPU") aus.
 Stellen Sie die gewünschte Pulsfrequenz mit dem Dreh-
knopf 45 ein.
 Wählen Sie den Nebenparameter
(Code „bPU") aus.
 Stellen Sie das
mit dem Drehknopf 45 ein. Der Einstellwert
nis
gibt den Anteil in % des Schweißstroms I
Beispiel: 60 % entspricht den Anteilen 60 % Schweiß-
strom I und 40 % Zweitstrom I
1
 Verlassen Sie die Nebenparameter.
12.3 Jobs
Das Handy 200 AC/DC ControlPro verfügt über 4 Jobs die
individuell programmiert werden können. Es sind je 2 Jobs
in den beiden Betriebsarten Elektrode und WIG verfügbar.
In einem Job werden alle im Gerät einstellbaren Haupt- und
Nebenparameter gespeichert.
Werkseitig sind alle Jobs mit Standardwerten vorprogram-
miert.
Job speichern
 Stellen Sie das Schweißgerät wie gewünscht ein.
 Drücken Sie für mindestens 3 Sekunden die Taste „1" 48
oder „2" 46.
9 Zur Bestätigung blinkt die entsprechende LED 49 oder
LED 47 zwei mal auf.
Job auswählen
 Drücken Sie kurz die Taste „1" 48 oder „2" 46.
9 Als Bestätigung für den ausgewählten Job leuchtet die
entsprechende LED 49 oder LED 47 dauerhaft.
Job verlassen
 Drehen Sie am Drehknopf 45 oder Drücken Sie kurz die
Taste 40, 42 oder 44.
01.22
(Code „I
2
Pulstastverhältnis
gewünschte
Pulstastverhält-
1
.
2
909.1719.9-07
12.4 Nebenparameter aufrufen
 Drücken Sie zeitgleich kurz die Tasten „1" 48 und „2" 46.
9 In der 7-Segment-Anzeige wird abwechselnd der Para-
meter-Code und der dazugehörige Einstellwert ange-
zeigt.
 Der Einstellwert kann durch Drehen des Drehknopfes 45
eingestellt werden.
 Durch Drücken der Taste „1" 48 oder „2" 46 wird der vor-
herige oder nachfolgende Nebenparameter angezeigt.
‰ Je nach gewählter Betriebsart und Funktion stehen un-
terschiedliche Nebenparameter zur Verfügung.
Parameter
an.
Gasvorströmzeit
Startstrom
Startstrom-Zeit
Hotstart
Hotstart-Zeit
Lichtbogen-Dyna-
mik
Bei sinkender Schweißspannung wird der Schweißstrom automa-
tisch erhöht. Die Lichtbogen-Dynamik gibt das Verhältnis zwi-
schen Schweißstrom und autom. Erhöhung an.
Stromanstieg (Ups-
lope)
Zweitstrom I
2
(% von Schweiß-
strom I )
1
Pulsfrequenz
Pulstastverhältnis
(% Anteil von
Schweißstrom I )
1
Gibt das prozentuale Verhältnis zwischen Schweißstrom l1 und
Zweitstrom l2 an. Bei eingestelltem Wert 30 ist das Verhältnis 30%
l1 zu 70% l2.
Stromabsenkung
(Downslope)
Endstrom
Endstrom-Zeit
AC-Balance
AC-Frequenz
Pluspolstrom-
Korrektur
Modus
0,1 s 0,1...10 s x
50 % 5...200 % x
0,1 s 0,0...20 s x
125 % 5...200 % x
1,0 s 0,0...20 s x
100 % 0...200 % x
5 % 0...99 % x
50 % 1...200 % x x
0,2...2000 Hz
5,0 Hz (Darstellung x x
0,2 - 2,0t)
50 % 1...99 % x x
20 % 0...99 % x
25 % 5...200 % x
0,2 s 0...20 s x
35 % 10...90 % x x
60 Hz 30...200 Hz x x
100 % 10...200 % x
- 13 -
x
x
x
x
x
x
x
x
x
x
x
