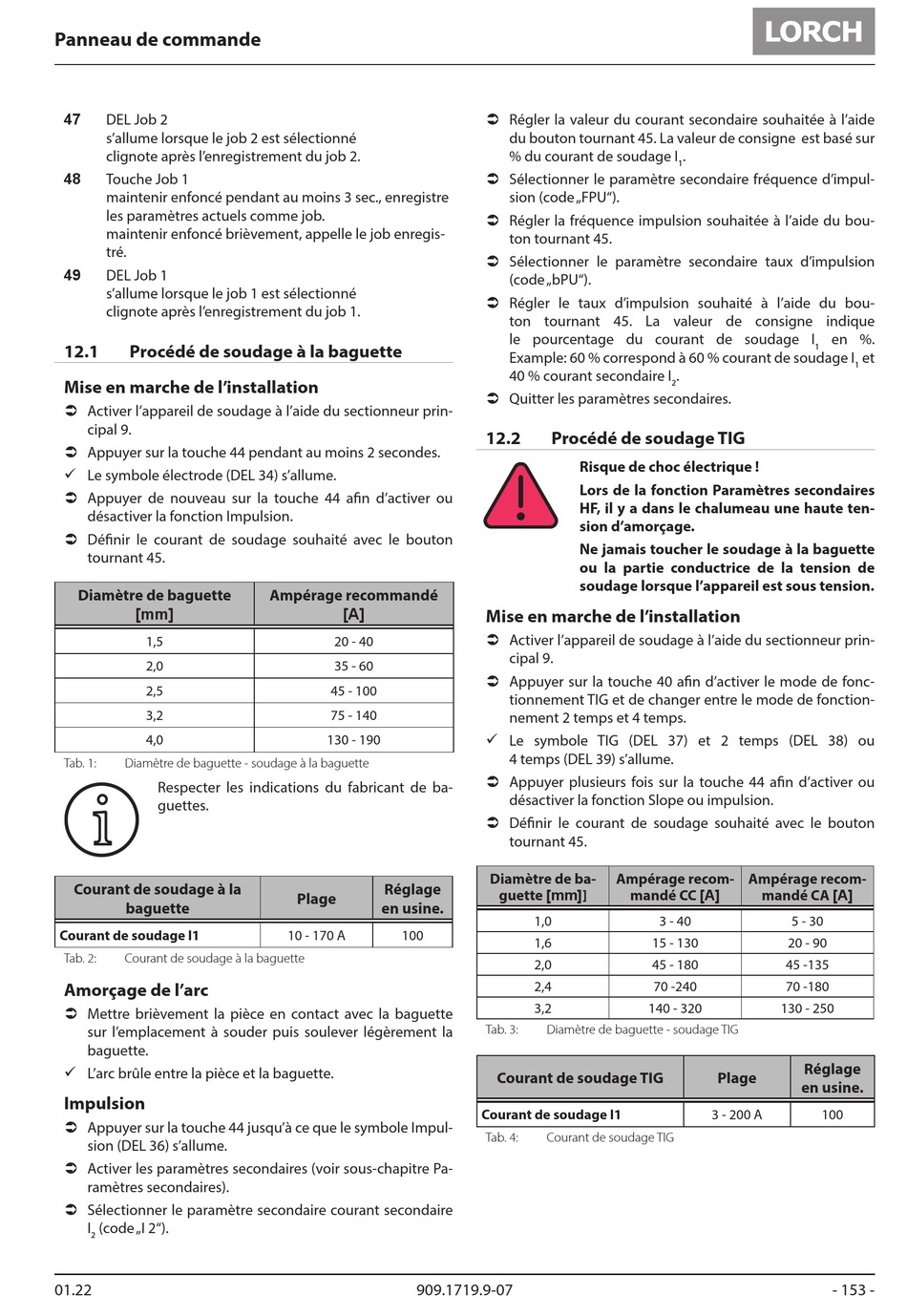

Panneau de commande
47
DEL Job 2
s'allume lorsque le job 2 est sélectionné
clignote après l'enregistrement du job 2.
48
Touche Job 1
maintenir enfoncé pendant au moins 3 sec., enregistre
les paramètres actuels comme job.
maintenir enfoncé brièvement, appelle le job enregis-
tré.
49
DEL Job 1
s'allume lorsque le job 1 est sélectionné
clignote après l'enregistrement du job 1.
12.1 Procédé de soudage à la baguette
Mise en marche de l'installation
 Activer l'appareil de soudage à l'aide du sectionneur prin-
cipal 9.
 Appuyer sur la touche 44 pendant au moins 2 secondes.
9 Le symbole électrode (DEL 34) s'allume.
 Appuyer de nouveau sur la touche 44 afin d'activer ou
désactiver la fonction Impulsion.
 Définir le courant de soudage souhaité avec le bouton
tournant 45.
Diamètre de baguette
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 1: Diamètre de baguette - soudage à la baguette
Respecter les indications du fabricant de ba-
i i
guettes.
Courant de soudage à la
baguette
Courant de soudage l1
Tab. 2: Courant de soudage à la baguette
Amorçage de l'arc
 Mettre brièvement la pièce en contact avec la baguette
sur l'emplacement à souder puis soulever légèrement la
baguette.
9 L'arc brûle entre la pièce et la baguette.
Impulsion
 Appuyer sur la touche 44 jusqu'à ce que le symbole Impul-
sion (DEL 36) s'allume.
 Activer les paramètres secondaires (voir sous-chapitre Pa-
ramètres secondaires).
 Sélectionner le paramètre secondaire courant secondaire
I (code „I 2").
2
01.22
Ampérage recommandé
[A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Réglage
Plage
en usine.
10 - 170 A 100
909.1719.9-07
 Régler la valeur du courant secondaire souhaitée à l'aide
du bouton tournant 45. La valeur de consigne est basé sur
% du courant de soudage I
 Sélectionner le paramètre secondaire fréquence d'impul-
sion (code „FPU").
 Régler la fréquence impulsion souhaitée à l'aide du bou-
ton tournant 45.
 Sélectionner le paramètre secondaire taux d'impulsion
(code „bPU").
 Régler le taux d'impulsion souhaité à l'aide du bou-
ton tournant 45. La valeur de consigne indique
le pourcentage du courant de soudage I
Example: 60 % correspond à 60 % courant de soudage I
40 % courant secondaire I
 Quitter les paramètres secondaires.
12.2 Procédé de soudage TIG
Risque de choc électrique !
Lors de la fonction Paramètres secondaires
HF, il y a dans le chalumeau une haute ten-
sion d'amorçage.
Ne jamais toucher le soudage à la baguette
ou la partie conductrice de la tension de
soudage lorsque l'appareil est sous tension.
Mise en marche de l'installation
 Activer l'appareil de soudage à l'aide du sectionneur prin-
cipal 9.
 Appuyer sur la touche 40 afin d'activer le mode de fonc-
tionnement TIG et de changer entre le mode de fonction-
nement 2 temps et 4 temps.
9 Le symbole TIG (DEL 37) et 2 temps (DEL 38) ou
4 temps (DEL 39) s'allume.
 Appuyer plusieurs fois sur la touche 44 afin d'activer ou
désactiver la fonction Slope ou impulsion.
 Définir le courant de soudage souhaité avec le bouton
tournant 45.
Diamètre de ba- Ampérage recom-
guette [mm]] mandé CC [A]
1,0
1,6 15 - 130
2,0 45 - 180
2,4
3,2 140 - 320
Tab. 3: Diamètre de baguette - soudage TIG
Courant de soudage TIG
Courant de soudage I1
Tab. 4: Courant de soudage TIG
.
1
1
.
2
Ampérage recom-
mandé CA [A]
3 - 40 5 - 30
20 - 90
45 -135
70 -240 70 -180
130 - 250
Réglage
Plage
en usine.
3 - 200 A 100
en %.
et
1
