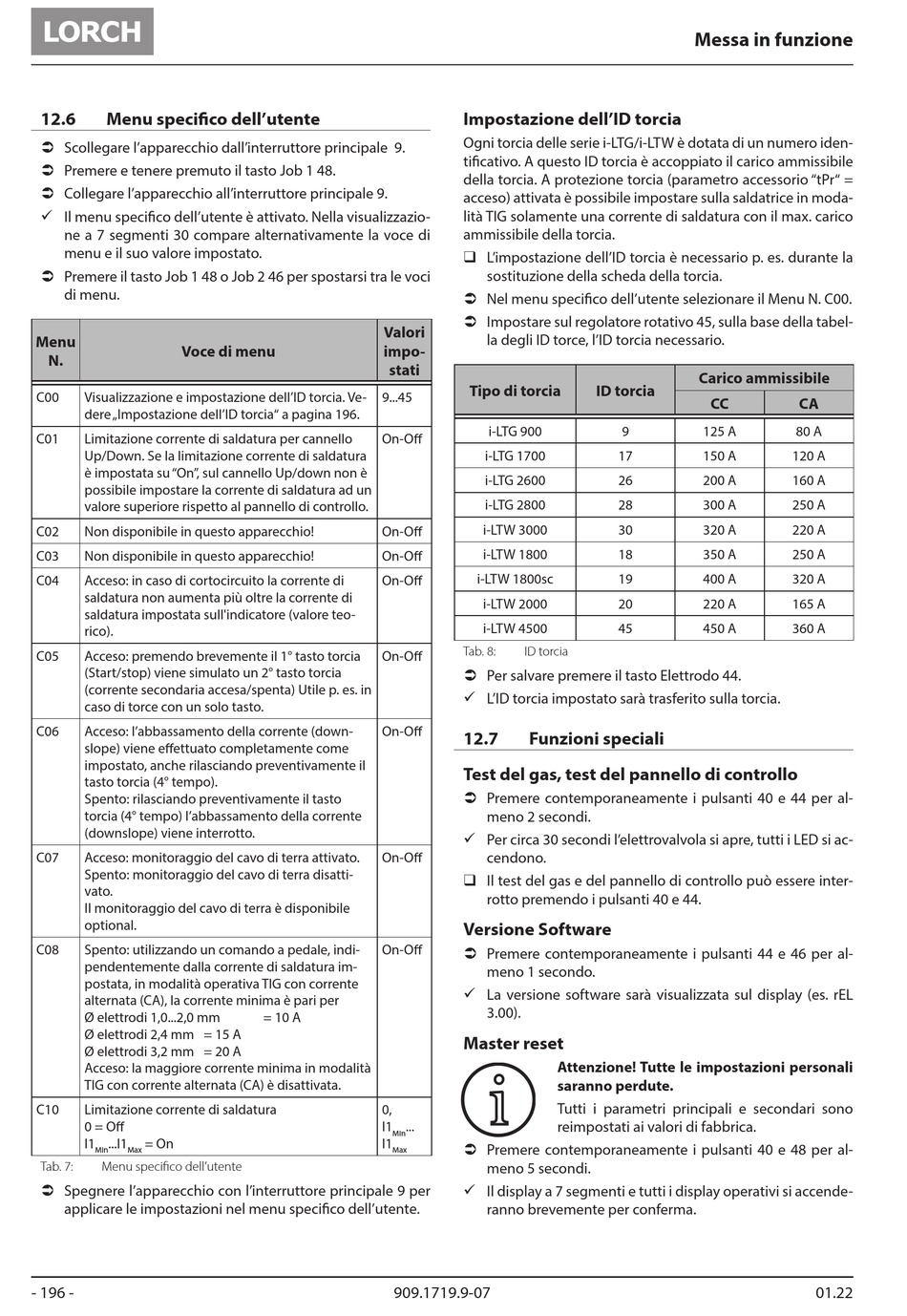

12.6 Menu specifico dell'utente
 Scollegare l'apparecchio dall'interruttore principale 9.
 Premere e tenere premuto il tasto Job 1 48.
 Collegare l'apparecchio all'interruttore principale 9.
9 Il menu specifico dell'utente è attivato. Nella visualizzazio-
ne a 7 segmenti 30 compare alternativamente la voce di
menu e il suo valore impostato.
 Premere il tasto Job 1 48 o Job 2 46 per spostarsi tra le voci
di menu.
Menu
Voce di menu
N.
C00 Visualizzazione e impostazione dell'ID torcia. Ve-
dere „Impostazione dell'ID torcia" a pagina 196.
C01 Limitazione corrente di saldatura per cannello
Up/Down. Se la limitazione corrente di saldatura
è impostata su "On", sul cannello Up/down non è
possibile impostare la corrente di saldatura ad un
valore superiore rispetto al pannello di controllo.
C02 Non disponibile in questo apparecchio!
C03 Non disponibile in questo apparecchio!
C04 Acceso: in caso di cortocircuito la corrente di
saldatura non aumenta più oltre la corrente di
saldatura impostata sull'indicatore (valore teo-
rico).
C05 Acceso: premendo brevemente il 1° tasto torcia
(Start/stop) viene simulato un 2° tasto torcia
(corrente secondaria accesa/spenta) Utile p. es. in
caso di torce con un solo tasto.
C06 Acceso: l'abbassamento della corrente (down-
slope) viene effettuato completamente come
impostato, anche rilasciando preventivamente il
tasto torcia (4° tempo).
Spento: rilasciando preventivamente il tasto
torcia (4° tempo) l'abbassamento della corrente
(downslope) viene interrotto.
C07 Acceso: monitoraggio del cavo di terra attivato.
Spento: monitoraggio del cavo di terra disatti-
vato.
Il monitoraggio del cavo di terra è disponibile
optional.
C08 Spento: utilizzando un comando a pedale, indi-
pendentemente dalla corrente di saldatura im-
postata, in modalità operativa TIG con corrente
alternata (CA), la corrente minima è pari per
Ø elettrodi 1,0...2,0 mm
Ø elettrodi 2,4 mm = 15 A
Ø elettrodi 3,2 mm = 20 A
Acceso: la maggiore corrente minima in modalità
TIG con corrente alternata (CA) è disattivata.
C10 Limitazione corrente di saldatura
0 = Off
I1 ...I1 = On
Min Max
Tab. 7: Menu specifico dell'utente
 Spegnere l'apparecchio con l'interruttore principale 9 per
applicare le impostazioni nel menu specifico dell'utente.
- 196 -
Valori
impo-
stati
9...45
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
= 10 A
0,
I1 ...
Min
I1
Max
909.1719.9-07
Impostazione dell'ID torcia
Ogni torcia delle serie i-LTG/i-LTW è dotata di un numero iden-
tificativo. A questo ID torcia è accoppiato il carico ammissibile
della torcia. A protezione torcia (parametro accessorio "tPr" =
acceso) attivata è possibile impostare sulla saldatrice in moda-
lità TIG solamente una corrente di saldatura con il max. carico
ammissibile della torcia.
‰ L'impostazione dell'ID torcia è necessario p. es. durante la
sostituzione della scheda della torcia.
 Nel menu specifico dell'utente selezionare il Menu N. C00.
 Impostare sul regolatore rotativo 45, sulla base della tabel-
la degli ID torce, l'ID torcia necessario.
Tipo di torcia ID torcia
i-LTG 900 9
i-LTG 1700 17
i-LTG 2600 26
i-LTG 2800 28
i-LTW 3000 30
i-LTW 1800 18
i-LTW 1800sc 19
i-LTW 2000 20
i-LTW 4500 45
Tab. 8: ID torcia
 Per salvare premere il tasto Elettrodo 44.
9 L'ID torcia impostato sarà trasferito sulla torcia.
12.7 Funzioni speciali
Test del gas, test del pannello di controllo
 Premere contemporaneamente i pulsanti 40 e 44 per al-
meno 2 secondi.
9 Per circa 30 secondi l'elettrovalvola si apre, tutti i LED si ac-
cendono.
‰ Il test del gas e del pannello di controllo può essere inter-
rotto premendo i pulsanti 40 e 44.
Versione Software
 Premere contemporaneamente i pulsanti 44 e 46 per al-
meno 1 secondo.
9 La versione software sarà visualizzata sul display (es. rEL
3.00).
Master reset
Attenzione! Tutte le impostazioni personali
i i
saranno perdute.
Tutti i parametri principali e secondari sono
reimpostati ai valori di fabbrica.
 Premere contemporaneamente i pulsanti 40 e 48 per al-
meno 5 secondi.
9 Il display a 7 segmenti e tutti i display operativi si accende-
ranno brevemente per conferma.
Messa in funzione
Carico ammissibile
CC CA
125 A 80 A
150 A 120 A
200 A 160 A
300 A 250 A
320 A 220 A
350 A 250 A
400 A 320 A
220 A 165 A
450 A 360 A
